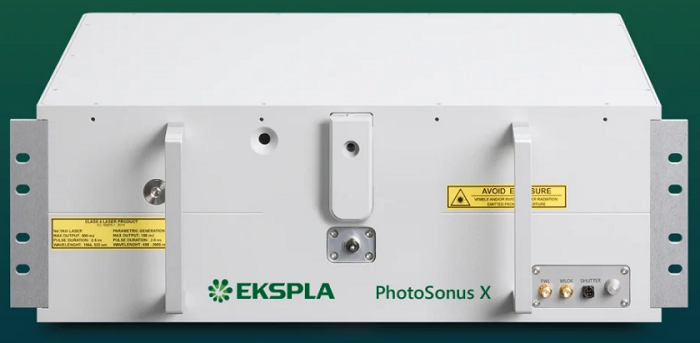

可调谐光源PhotoSonus X

PhotoSonus X 这款可调谐光源，它结合了DPSS泵浦技术和OPO系统，本质上就是一种可调谐的OPO激光器。所谓的OPO，就是光学参量振荡器，它利用一种非线性光学晶体里的参量放大效应，就能产生波长可调的激光。

所属品牌： Ekspla

负责人：包程鑫
联系电话：13417596712 电子邮箱：cxbao@welloptics.cn

产品介绍

PhotoSonus X可调谐激光器，650-2600nm，90mJ，用于光声成像

立陶宛Ekspla PhotoSonus X可调谐激光器(650-2600nm)是用于临床前和临床应用以及需要快速样品扫描的光声成像(Photoacoustic Imaging, PAI)的理想方案。

PhotoSonus X 这款可调谐光源，它结合了DPSS泵浦技术和OPO系统，本质上就是一种可调谐的OPO激光器。所谓的OPO，就是光学参量振荡器，它利用一种非线性光学晶体里的参量放大效应，就能产生波长可调的激光。其核心原理是通过泵浦光（通常为固定波长激光）激发非线性晶体（如BBO、KTP、LBO等），在谐振腔内实现信号光（Signal）和闲频光（Idler）的输出，并通过调节晶体角度或温度实现波长调谐。

PhotoSonus X可调谐激光器/高能量可调波长激光光源的主要指标¹⁾：

型号		PhotoSonus X-50	PhotoSonus X-100
OPO激光器
波长范围	Signal	650–1300nm	650–1300nm
	Idler (可选)	1065–2600nm	1065–2600nm
OPO输出最大脉冲能量²⁾		>90mJ	>50mJ
脉冲重复频率³⁾		50Hz	100Hz
扫描步长	Signal	0.1nm	0.1nm
	Idler	1nm	1nm
脉冲持续时间⁴⁾		2–5ns	2–5ns
信号线宽⁵⁾		<15cm‑1	<10cm‑1
典型信号光束直径(1/e²)⁶⁾		6±1mm	6±1mm
控制接口		LAN，RS232	LAN，RS232
物理特性
冷却		闭环空气水冷⁷⁾	闭环空气水冷⁷⁾

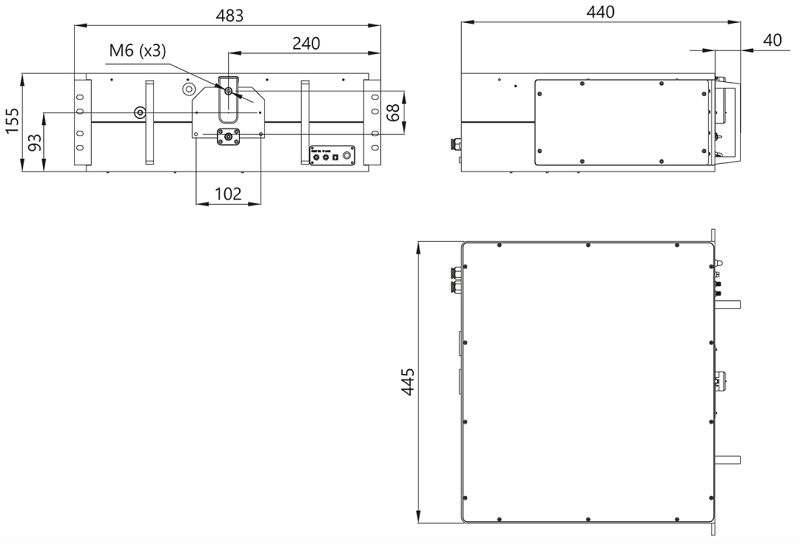

单元尺寸（W×L×H）		551×400×162mm	551×400×162mm

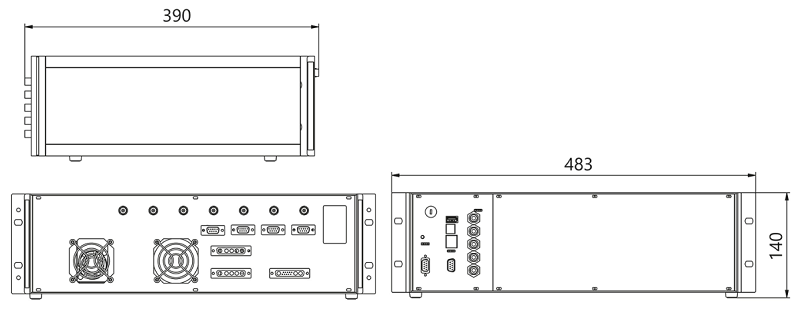

电源尺寸（W×L×H）		483×390×140mm	483×390×140mm
腹带长度Umbilical length		0.5m	0.5m
工作要求
室温		18–27°C	18–27°C
相对湿度		20–80%(non-condensing)	20–80%(non-condensing)
电源要求		100–240V AC,单相,50/60Hz	100–240 V AC,单相,50/60 Hz
功率消耗		<2kW	<2kW

1)由于持续改进，所有规格如有更改恕不另行通知。标有典型的参数不是规格，它们是典型性能的指示，并且会因制造的每个单元而有所不同。除非另有说明，所有规格均在700nm处测量。

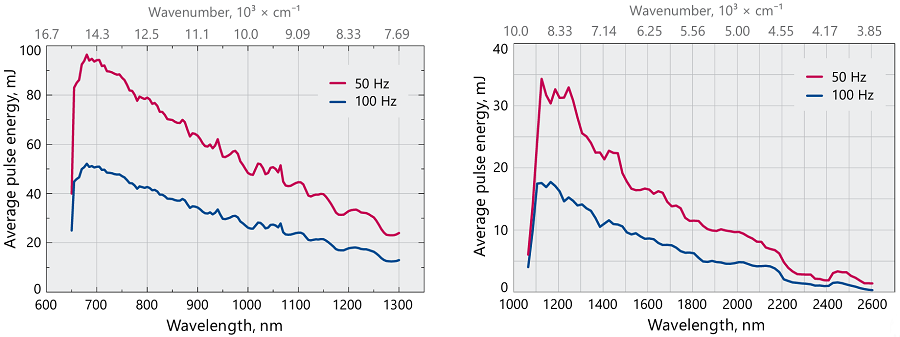

2)在自由空间输出处测量。请参阅调谐曲线，了解不同波长下的典型能量水平。

3)可根据要求提供其他固定脉冲重复率。

4)使用具有1ns上升时间和300MHz带宽的示波器测量FWHM。

5)在700nm或更高波长下。

6)在波长为700nm的自由空间输出端测量。

7)使用外部冷却器。

注意：激光器必须始终连接到市电。如果市电中断超过1小时，则激光器（系统）需要在开机前预热几小时。

PhotoSonus X可调谐激光器拥有高达90mJ的峰值输出能量、650-2600nm的宽波长调谐范围、高达100Hz的高脉冲重复频率和快速波长切换，使这款高能量可调波长激光光源成为获取高分辨率图像和确保高数据采集率的理想光声成像光源。此外，基于二极管泵浦固体激光平台，二极管泵浦固态（DPSS）可调谐激光器的运行噪音<60dB，与闪光灯泵浦激光相比，高能量可调激光器可更安静的运行，这对于临床应用较为有利。二极管泵浦激光技术和精心设计的系统设计确保了系统运行的高可靠性和低成本，高能量DPSS可调激光器PhotoSonus X输出可以与几乎所有类型的光纤束耦合。此外，高能量DPSS可调激光器(650-2600nm)还可选配内部能量计和具有激光自检功能的机电快门，以获得临床光声应用认证。
