法国PIEZOCONCEPT的BIO系列低剖面纳米压电平台提供2轴（BIO2）和3轴（BIO3）两种选择，每种型号均有100µm、200µm和300µm三种行程可选。该系列所有型号均具备亚纳米级的重复定位精度。其标准材质为铝合金，其中BIO2与BIO3的100µm行程版本可定制因瓦合金，以实现更高的稳定性，并完美满足Bruker AFM的应用需求。
所属品牌： Piezoconcept
负责人：吴闻起
联系电话：13691896712 电子邮箱：wqwu@welloptics.cn

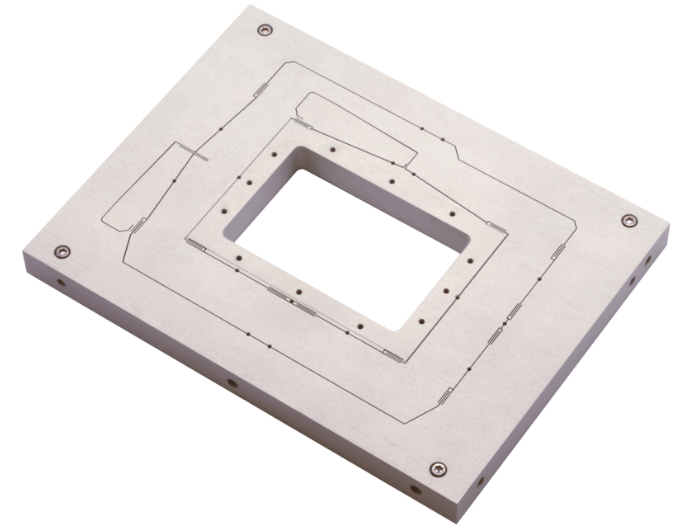

BIO系列低剖面纳米压电平台，应用于纳米光刻和超分辨率显微镜观察
法国PIEZOCONCEPT的BIO系列低剖面纳米压电平台提供2轴（BIO2）和3轴（BIO3）两种选择，每种型号均有100µm、200µm和300µm三种行程可选。该系列所有型号均具备亚纳米级的重复定位精度。其标准材质为铝合金，其中BIO2与BIO3的100µm行程版本可定制因瓦合金，以实现更高的稳定性，并完美满足Bruker AFM的应用需求。
低剖面柔性铰链平台BIO系列主要特点：
-亚纳米重复定位精度
-USB数字控制与模拟电压控制自主切换
-轻薄厚度
轻薄型纳米压电载物台BIO系列的产品价格也相对友好，对于工业大规模检测用户和部分科研实验室自主搭建的平台来说，兼容性和性价比都很高。
薄型纳米扫描台BIO系列主要应用：
-超分辨显微镜
-自动对焦
-扫描成像
-实验室精密测量应用
PIEZOCONCEPT低剖面纳米压电平台BIO系列中心通孔为83.6×54mm，用户可以安装与PIEZOCONCEPT薄型纳米扫描台BIO系列配套的内部夹具，Z轴手动微调平台等配件。此外还能允许用户安装自主定制夹具。PIEZOCONCEPT薄型纳米扫描台BIO系列采用2条或3条线缆连接控制器进行控制。控制器允许USB信号输入和模拟电压信号输入，用户可根据自己的需求在2种控制方式之间自由切换。
低剖面纳米压电平台BIO系列主要参数：
低剖面柔性铰链平台BIO系列，可以集成到任何类型的倒置显微镜中。 可配备种类丰富的样品夹，机身可以选用因瓦合金材质来实现 Bruker AFM 所需的更高热稳定性。

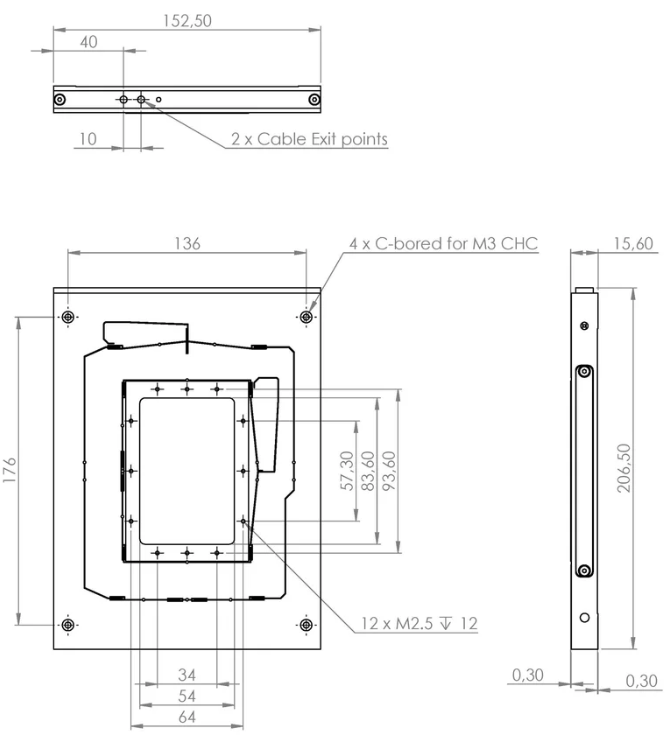

BIO2两轴轻薄型纳米压电载物台主要参数
|
|
BIO2.100 |
BIO2.200 |
BIO2.300 |
|
行程（um） |
100 |
200 |
300 |
|
分辨率（nm） |
0.1 |
0.2 |
0.3 |
|
噪声基底（典型值nm） |
0.01 |
0.02 |
0.03 |
|
XY谐振频率（Hz） |
500/400 |
400/350 |
300/250 |
|
传感器类型 |
Silicon HR Sensor |
||
|
水平最大负载（kg） |
1 |
||
|
垂直最大负载（kg） |
0.5 |
||
|
外形规格（mm） |
206.5×152.5×15.6 |
||

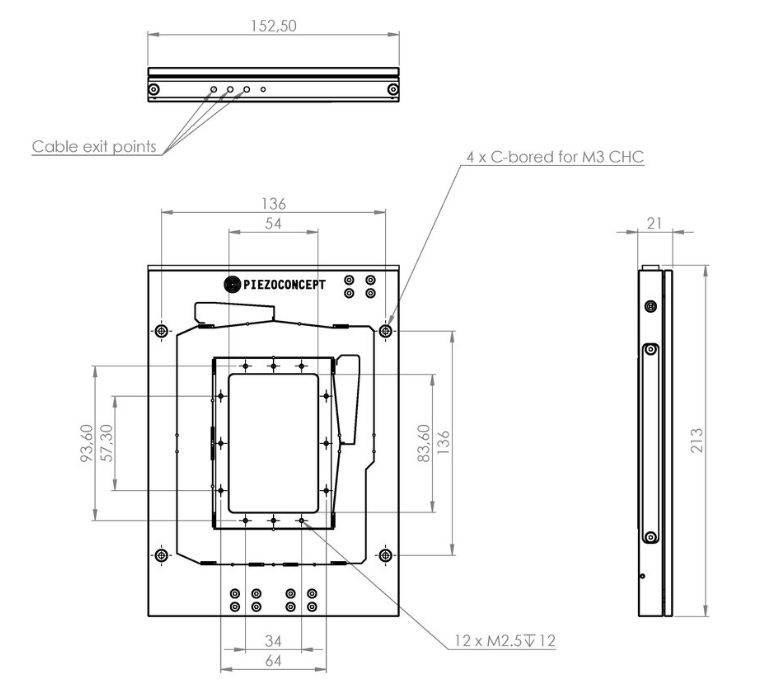

BIO3三轴低剖面纳米压电平台主要参数
|
|
BIO3.100 |
BIO3.200 |
BIO3.300 |
|
行程（um） |
100×100×100 |
200×200×200 |
300×300×300 |
|
分辨率（nm） |
0.1 |
0.2 |
0.3 |
|
XY谐振频率（Hz） |
500/400/400 |
400/350/300 |
300/250/250 |
|
传感器类型 |
Silicon HR Sensor |
||
|
水平最大负载（kg） |
0.5 |
||
|
垂直最大负载（kg） |
0.5 |
||
|
外形规格（mm） |
213×152.5×21 |
||
