LCRT-2005H-S移动式透光率测量仪和雾度计，用于薄和扁平样品
Gigahertz-Optik LCRT-2005H-S雾度计专为测量薄型、易划伤及透明样品的透光率而设计。该仪器采用d/0°测量几何结构，集成积分球光源与亮度检测单元。其独特之处在于，光源监控探测器与接收器均配备了二极管阵列光谱仪，能够基于光谱测量数据，精确模拟标准光源的光谱分布和人眼的光度响应曲线。样品置于光源前方进行测量，因此也可通过对漫反射照明的薄型划痕样品实现透光度分析。雾度测量仪LCRT-2005H-S还配备用于雾度测量的手动可选光阱，并采用多个LED覆盖380nm至780nm的光谱范围。
Gigahertz-Optik LCRT-2005H-S雾度计透光率测试仪规格：
|
一般 |
|
|
简要描述 |
用于透光率和雾度测量的移动雾度测量仪透光率测试仪。 |
|
主要特点 |
光谱测量方法。紧凑的源和接收器。内置摄像头，用于接收器到源对齐支持。控制器采用电池（四节AA）或USB电源操作。脉冲调制LED灯，用于在环境光条件下进行测量。 |
|
测量范围 |
光谱范围：380 nm 至 780 nm 光谱分辨率：5 nm 传输范围：5 % 至 100 % 测量光束直径：6.6 mm 照度：A、C、D65 检测：光谱光度法、光谱辐射度法 |
|
典型应用 |
测量汽车和所有其他车辆前窗和侧窗的透光率和雾度。 测量薄膜和薄板的光谱透射率。 |
|
校准 |
具有100%参考调整的相对测量方法。 使用70%或80%校准标准进行可选校准。 |
|
产品 |
|
|
测量几何形状 |
D/0几何；根据CIE130和DIN 5036使用漫射光源测量亮度比。 根据 ASTM D1003-13进行雾度测量 |
|
通用型 |
基于控制器、接收器和源的系统。控制器控制源和接收器。因此，两者都通过mini-DIN连接器连接。如有必要，可通过USB从PC控制控制器和系统。它是为手动操作而设计的。源的平行光束由接收器接收。两者都具有校正功能。光源中的光阱允许进行雾度测量。不同的LED覆盖从380nm到780nm的光谱范围。 |
|
传感器 |
带辐射透镜的二极管阵列探测器。用于测量偏振样品的消偏器。光度响应度的模拟。数码相机有助于徒手设置源和接收器。 |
|
光谱范围 |
380nm至780nm |
|
测量范围 |
5%至100%透射率，用于颜色中性透射光谱 |
|
典型值 测量不确定度 |
± 1%绝对值 |
|
数据分辨率 |
0.1% |
|
校准 |
对空气进行100%匹配后的相对测量。 与校准的标准过滤器匹配后的可追溯测量。 |
|
来源 |
|
|
光束直径 |
6.6毫米接触测量 |
|
光源 |
脉冲模式下的蓝色、白色和 NIR LED，可用波长范围：380 nm 至 780 nm |
|
监测探测器 |
基于256像素二极管的阵列光谱仪 |
|
连接器 |
长度 1.5m 迷你 DIN 插头 RS232 和电压供应 |
|
壳体 |
带塑料盖的铝型材 用于安装的螺纹孔 |
|
尺寸规格 |
160 mm x 45 (75) mm x 85 mm |
|
重量 |
500 g |
|
设计 |
带有合成ODM98涂层的积分球。具有均匀亮度分布的20mm照明场直径（朗伯辐射器）。照明场配备防护罩。用于雾度测量的光阱。 |
|
接收器 |
|
|
传感器 |
70000lm |
|
测量光束的几何形状 |
测量视场角 - 0.38° 样品对齐 0° 接触测量的照明场直径 - 6.6 mm，在 1 m 测量距离内 12.6 mm |
|
尺寸规格 |
12Bit |
|
重量 |
(0.1-6000)ms |
|
控制器 |
|
|
光源和接收器连接器 |
两个迷你DIN插头连接 |
|
显示器 |
带背光的单色显示器，可打开/关闭 |
|
参数调整 |
菜单操作 保存上次使用的设置 四个控制按钮 |
|
接口 |
USB |
|
电源 |
4节AA 电池 可选4节AA电池，带外部充电器 USB |
|
尺寸规格 |
230mm × 72(115)mm × 35(50) mm |
|
重量 |
400g |
|
杂项 |
|
|
温度范围 |
10°C至40°C |
|
湿度 |
高于饱和温度 |

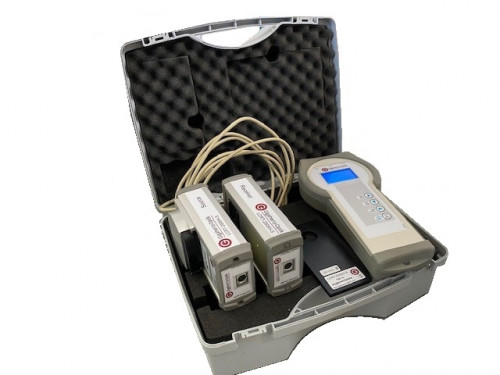

Gigahertz-Optik雾度计LCRT-2005H-S透光率测量仪的积分球光源具备合成涂层、LED灯及照明区保护玻璃，具有良好的抗冲击与防污能力。为减少环境光干扰，使用脉冲光进行测量。设备集成摄像头，便于徒手操作时校准光源与接收器的对位。透光率测量仪的供电方式支持四节AA电池或USB接口，并配备硬质外壳以安全存放和运输设备及其备用电池与配件。
透光率是指材料在人眼视觉感知下的透透性表现。该参数对于各类车辆的窗玻璃、显示面板及圆盘等部件，以及其他所有需依据人眼光谱光视效率函数（V(λ)）评估透射性能的样品来说，在技术规范中尤为重要。
透光率属于相对测量指标，用于描述在特定几何光路条件下测得的亮度信号差异。测量时分别在不放置样品（作为100%基准）和放置样品的情况下进行。设备光源的光谱特性符合标准光源A、C或D50类型，接收端则模拟人眼的光谱响应特性。
透过率测量仪雾度测量装置通过手动选择光阱，可依据ASTM D1003-13标准进行雾度测量，透过率测量仪测量流程通过直观的显示界面引导完成。因光源与接收器均搭载光谱探测模块，雾度测量仪LCRT-2005H-S还可作为分光光度计使用，雾度测量装置的工作光谱范围为380nm至780nm。
Gigahertz-Optik雾度计LCRT-2005H-S雾度测量装置可在数秒至数分钟内完成快速测量，操作简便：
透光率测量仪LCRT-2005H-S雾度计透光率测量步骤：
1. 连接光源、接收器与控制器
2. 执行100%基准校准
3. 放置待测样品
4. 启动测量
5. 雾度测量装置显示测量结果
LCRT-2005H-S雾度测量装置雾度测量步骤：
1. 连接各组件
2. 使用光阱进行100%基准校准（有/无光阱状态）
3. 放置样品
4. 启动测量（分别在有/无光阱状态下进行）
5. 显示测量值
透过率测量仪设备配备USB接口，可用于数据传输和供电。附带的软件支持测量数据的读取与导出。
为满足可溯源测量的需求，透过率测量仪设备配套提供透光率分别为70%和80%的透射标准件，用于仪器校准。
