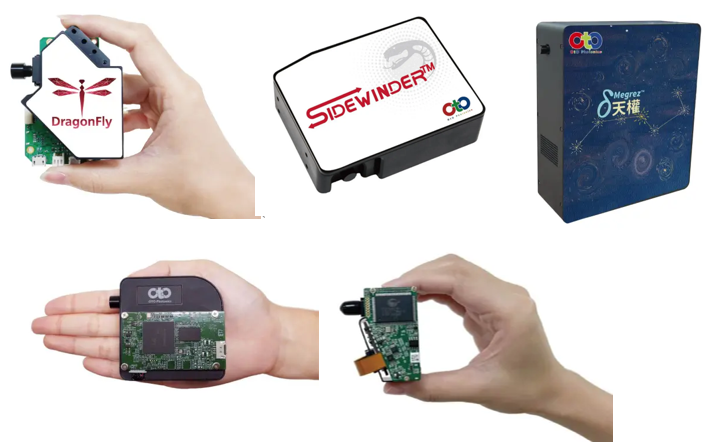

Oto近红外光谱仪共划分为五大系列，分别为蜻蜓系列、响尾蛇系列、口袋鹰系列、红色子弹系列以及天权系列。超微光学Oto近红外光纤光谱仪也常被称为近红外便携式光谱仪、超微型光谱仪或高灵敏度高信噪比光谱仪。其中，超微光学Oto蜻蜓系列近红外光谱仪采用基于DLP技术的近红外扫描式架构，具备出色的信噪性能，信噪比可达8000，标准狭缝宽度为25μm。
所属品牌： Oto Photonics
负责人：郭工
联系电话：13434776712 电子邮箱：syguo@welloptics.cn
Oto近红外光谱仪，900-1700nm，分辨率0.25-22nm
Oto近红外光谱仪共划分为五大系列，分别为蜻蜓系列、响尾蛇系列、口袋鹰系列、红色子弹系列以及天权系列。超微光学Oto近红外光纤光谱仪也常被称为近红外便携式光谱仪、超微型光谱仪或高灵敏度高信噪比光谱仪。其中，超微光学Oto蜻蜓系列近红外光谱仪采用基于DLP技术的近红外扫描式架构，具备出色的信噪性能，信噪比可达8000，标准狭缝宽度为25μm。响尾蛇系列近红外光谱仪的工作波长范围为900–1700nm，能够有效抑制二级衍射光，灵敏度提升约18倍。红色子弹系列近红外光谱仪覆盖900–1700nm响应波段，光谱分辨率约为10–16nm。天权系列近红外光谱仪支持400–1000nm与900–1700nm波段的定制化配置，在可见-近红外（VIS-NIR）模式下最高光学分辨率可优于0.1nm，在近红外（NIR）模式下可达优于0.2nm。

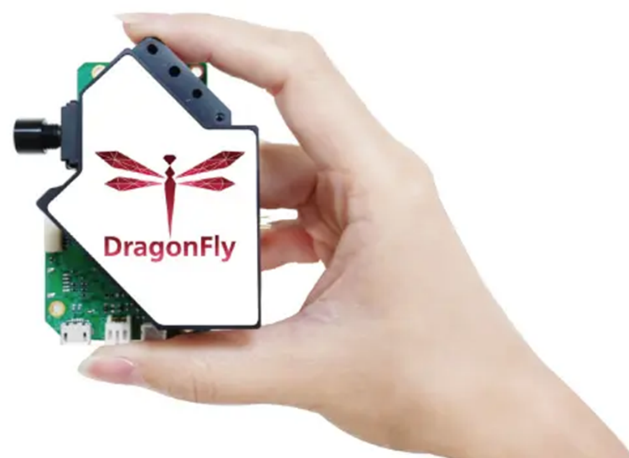

蜻蜓系列近红外光谱仪
-采用Texas Instrument DLP技术开发之DMD反射芯片光谱仪
-优异的信噪比表现，更好的测量稳定性
-900-1700nm(无制冷)、1340-2280nm(2阶制冷)两种波段供选择
- Oto近红外光谱仪之最低成本类型
|
型号 |
DF1514 |
DF1934 |
|
波长范围 |
900-1700nm |
1340-2280nm |
|
狭缝宽度 |
25μm |
25μm |
|
分辨率 |
<12nm |
<14nm |
|
传感器 |
1mm InGaAs PD |
2级制冷TEC InGaAs PD |
|
信噪比 |
8000 |
7000 |
|
扫描模式 |
列模式/哈达玛模式 |
|
|
体积（长x宽x高） |
71.5x57x25mm含控制板 |
76.7x60x40mm含控制板 |
|
入光接口 |
SMA905 |
|
|
数据传输模式 |
Micro USB或UART |
|
近红外便携式光谱仪波长范围有900-1700nm和1340-2280nm，分辨率0.25-22nm。

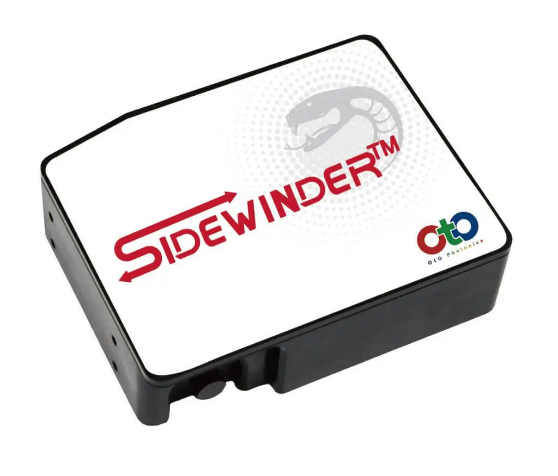

超微光学Oto响尾蛇系列近红外光谱仪
响尾蛇系列(SidewinderTM, SW)光谱仪是由InGaAs线型传感器加上32bits RISC微控制器组成，线阵式近红外光谱仪专门设计用于检测近红外光谱。响尾蛇系列近红外光谱仪可以彻底滤除二阶光，灵敏度强化18倍左右。
响尾蛇系列近红外光谱仪专门设计用于近红外量测，最大光谱响应范围为900~1700nm
标准C-T型光路设计，具备优异的温湿度、震动、与撞击稳定性。
超微光谱仪高信噪比、高分辨率。
近红外光纤光谱仪可选择高增益(High Gain)或低增益(Low Gain)模式，高增益的灵敏度较低增益为约10倍或18倍左右。SW2570亦提供各式光栅的定制服务，欢迎各领域专家一同探究近红外光纤光谱仪应用的可能性。
超微光学Oto口袋鹰系列近红外光谱仪
全球最小高灵敏度高信噪比-近红外便携式光谱仪
-体积小重量轻，仅65x65x29.8mm3
-高灵敏度高信噪比光谱仪波段范围900~1700nm
-高灵敏度、低杂散光
-以绝佳成本实现掌上型智慧光谱系统
-连续高速曝光功能
高灵敏度高信噪比光谱仪杂散光校正演算法(杂散光比例可达0.01％)
色温、演色性、色彩值等参数直接算取
SMA905，FC/PC接头可选配
|
PH2524 |
PH2534 |
||
|
传感器 |
128像素InGaAs传感器 |
256像素InGaAs传感器 |
|
|
频谱响应范围 |
900-1700nm |
900-1700nm |
|
|
狭缝宽度 |
50μm、100μm |
50μm、100μm |
|
|
分辨率 |
~16、~22nm |
~8、~11nm |
|
|
信噪比（高增益模式） |
2000 |
2000 |
|
|
信噪比（低增益模式） |
6000 |
6000 |
|
|
暗噪声 |
高增益模式 |
15 |
15 |
|
低增益模式 |
10 |
10 |
|
|
动态范围 |
高增益模式 |
6250 |
|
|
低增益模式 |
2554 |
||
|
杂散光 |
<0.2% |
||
|
曝光时间 |
50μs~15sec |
||
|
体积 |
65x65x29.8mm3 |
||
红色子弹近红外光谱仪
超微光谱仪光谱响应范围900~1700nm，光学分辨率10~16nm(Slit:50um)。
新型凹面反射镜光路设计，实现超小型光谱仪。
采用InGaAs 128/256pixels传感器，搭配传输更快速的单芯片处理器。
|
型号 |
RB4524 |
RB4564 |
|
|
传感器 |
128像素InGaAs传感器 |
256像素InGaAs传感器 |
|
|
波长范围 |
900-1700nm |
900/1700 |
|
|
暗噪声 |
10（高增益）、8（低增益） |
9（高增益）、7（低增益） |
|
|
动态范围 |
6500（高增益）、8200（低增益） |
7200（高增益）、9300（低增益） |
|
|
信噪比 |
2500（高增益）、6500（低增益） |
3000（高增益）、6700（低增益） |
|
|
光学系统参数 |
f/# : 4.5，NA : 0.11
|
||
|
光学架构 |
Czerny-Turner光学结构2阶、3阶光排除 |
||
|
体积 |
50 (L) x36.4 (W)x28.4 (H)mm |
||
|
光栅 |
293g/1300nm |
||
|
狭缝宽度 |
25、50、100μm |
||
|
积分时间 |
6μs-24s |
||
|
分辨率 |
<15nm(狭缝50μm) |
<12nm(狭缝50μm) |
|
|
光纤介面 |
SMA905 |
||
|
适用环境 |
储存温度 |
-30°C to +70°C |
|
|
操作温度 |
0°C to +50°C |
||
|
环境湿度 |
0% - 90%无冷凝 |
||
|
传输介面 |
Micro USB |
||
|
电源规格 |
USB供电，500mA at +5VDC 支援电压: 4.75-5.25V |
||

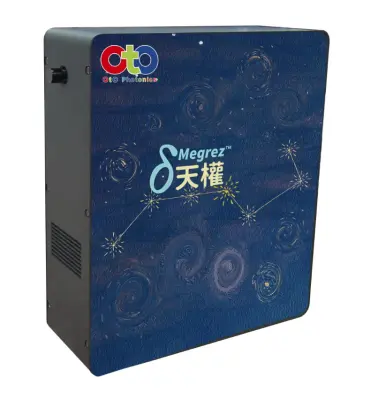

天权系列近红外光谱仪
超微光谱仪光谱响应范围400-1000nm&900-1700nm可定制;
光学分辨率最高<0.1nm (VIS-NIR) & <0.2nm (NIR)。
新型穿透反射式光路设计，配置TEC制冷传感器
超低热噪声，制冷传感器可在长时间下有效控制暗噪声。
紫外可见波段（400-1000nm）采用制冷型背照式2048像素CCD
近紅外波段（900-1700nm）采用512像素制冷型InGaAs传感器。
|
天权系列近红外光谱仪型号 |
MG1060S |
MG2870S |
|
|
波长范围 |
625~818 nm |
1522~1578
nm |
|
|
400～1000nm波长范围内可定制 |
900~1700nm波长范围内可定制 |
||
|
狭缝宽度 |
10um/ 25um |
10um |
|
|
分辨率 |
<0.35nm |
<0.25nm |
|
|
传感器 |
制冷型背照式2048像素CCD |
512像素制冷型InGaAs |
|
|
信噪比 |
500 |
High Gain |
Low Gain |
|
2700 |
4900 |
||
|
动态范围 |
5000 |
High Gain |
Low Gain |
|
7700 |
10000 |
||
|
暗噪声 |
16 |
High Gain |
Low Gain |
|
8.5 |
6.5 |
||
|
曝光时间 |
5ms~24sec. |
0.1ms~24sec. |
|
|
尺寸 |
199(L) x 170(W) x 64.5(H) mm |
||
|
光纤接口 |
SMA905或FC/PC或FC/APC |
||
|
数据传输接口 |
USB2.0或UART |
||
