我司硅雪崩光电二极管共推出四种型号：C58012-01、C58012-02、C5803-01和C5803-02。其中，C58012-01与C58012-02属于高增益APD，在可见光波段表现出较高的灵敏度；C5803-01和C5803-02为短波增强型APD，在紫外及可见光区域具有更高的响应度，兼具高速响应和高灵敏度等优势。
所属品牌： 维尔克斯光电
负责人：郭工
联系电话：13434776712 电子邮箱：syguo@welloptics.cn
400-1000nm，高增益100M，雪崩光电二极管
雪崩光电二极管为我司自主研发并生产产品。与索雷博同类雪崩光电二极管相比，我司产品在蓝绿光波段具备更优异的响应性能。目前，我们正在同步推进后端放大电路的开发，近期将可提供完整成品方案，欢迎客户咨询与采购。
我司硅雪崩光电二极管共推出四种型号：C58012-01、C58012-02、C5803-01和C5803-02。其中，C58012-01与C58012-02属于高增益APD，在可见光波段表现出较高的灵敏度；C5803-01和C5803-02为短波增强型APD，在紫外及可见光区域具有更高的响应度，兼具高速响应和高灵敏度等优势。
硅雪崩光电二极管特点
-高响应速度
-高增益
-低噪声
国产高增益APD应用
-激光测距、激光雷达
-微弱光检测
-光通信
增强型雪崩光电二极管波长范围是400-1000nm，光敏面直径0.5mm，国产高增益APD增益最大是100M。高增益雪崩光电二极管又可以称为短波增强型APD和国产高增益APD。
硅雪崩光电二极管规格
硅雪崩光电二极管在23度的光电特性。
|
高增益雪崩光电二极管型号 |
C58012-01 |
C58012-02 |
|
光敏面直径mm |
0.5 |
0.5 |
|
光谱响应范围nm |
400-1000 |
400-1000 |
|
峰值波长nm |
730 |
730 |
|
击穿电压 |
典型值161，最大值180 |
典型值155，最大值180 |
|
增益M |
45 |
100 |
|
暗电流（M=50nA） |
典型值0.1，最大值0.3 |
典型值0.2，最大值0.5 |
|
截止频率 Fc（MHz） |
600 |
600 |
|
电容Ct（pF） |
1.0pF |
1.0pF |
|
温度系数（V/°C） |
0.6 |
0.6 |

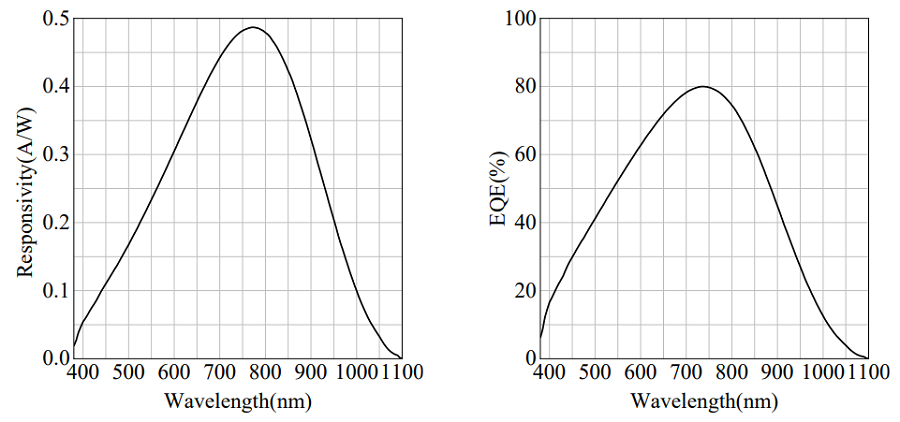

左边是光谱响应图，右边是量子效率与波长的关系图

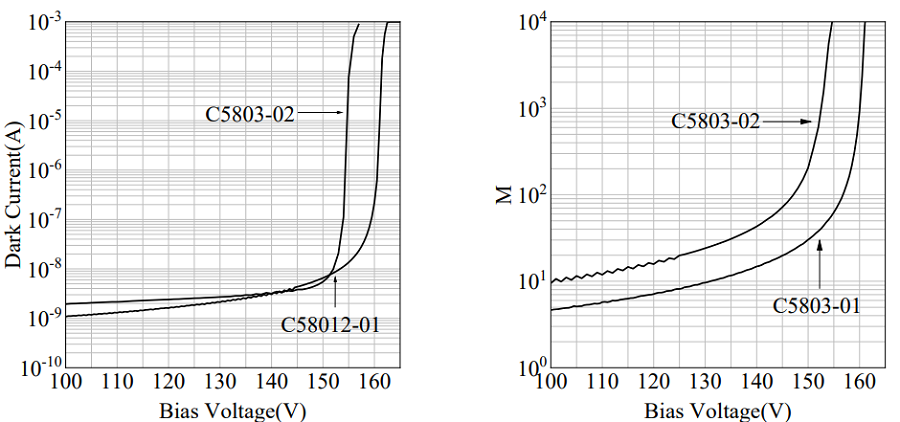

左边是暗电流与反向电压关系图，右边是增益和反向电压关系图
C5803-01和C5803-02国产硅雪崩光电二极管规格参数。
|
增强型雪崩光电二极管型号 |
C5803-01 |
C5803-02 |
|
光敏面直径mm |
0.5 |
0.5 |
|
光谱响应范围nm |
400-1000 |
400-1000 |
|
峰值波长nm |
770 |
790 |
|
击穿电压 |
典型值191，最大值220 |
典型值191，最大值220 |
|
增益M |
50 |
50 |
|
暗电流（M=50nA） |
典型值0.3，最大值0.5 |
典型值0.4，最大值0.6 |
|
截止频率 Fc（MHz） |
540 |
510 |
|
电容Ct（pF） |
1.2pF |
1.2pF |
|
温度系数（V/°C） |
0.6 |
0.6 |

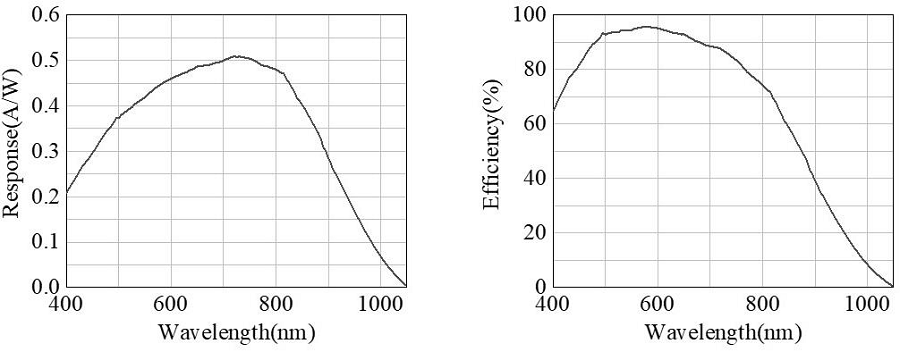

左边是增强型雪崩光电二极管光谱响应图，右边是量子效率与波长的关系图

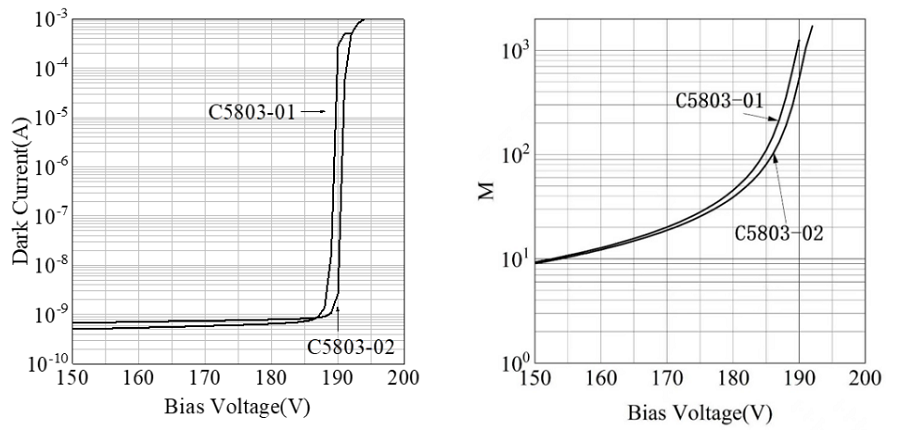

左边是增强型雪崩光电二极管暗电流与反向电压关系图，右边是增益和反向电压关系图
