Andover陡边长波通滤波片

Andover陡边长通滤光片，也叫超高陡度长波通滤光片，专为对光谱分辨能力和波长截止过渡特性有极高要求的应用场景设计，是高精度光学检测的理想器件。该滤光片以精密抛光的紫外级熔融石英为基底，表面采用先进磁控溅射工艺镀制硬质氧化物膜层，可实现行业领先的≤1%通带起始斜率，其滤波性能远优于常规边缘滤光片。

所属品牌： Andover

负责人：包工
联系电话：13417596712 电子邮箱：cxbao@welloptics.cn

产品介绍

Andover陡边长通滤光片，325-700nm, 过度斜率≤1%, Tavg.≥91%, ≥OD4

Andover超高陡度长通滤波片（Steep-Edge Longpass filters）的主要特点：

-陡峭的过渡斜率 (≤1%)

-卓越的透射率 (平均≥91%)

-深度抑制 (≥OD 4)

-耐高温性能 (-50°C至+200°C)

-精确的波长控制 (±1% 截止公差)

-坚硬耐用的镀膜结构

-无吸收性滤光片玻璃

-可定制尺寸，可加工成更小的尺寸

-卓越的波前质量

Andover超高陡度长波通滤光片/ Steep-Edge LP滤光片的主要应用：

-荧光显微镜和成像

-激光线净化

-拉曼光谱

-光度测量系统

-色彩增强

-光束合成

-光谱分析

-高温环境

-精密光学系统

Andover超高陡度长通滤波片摒弃了吸收性滤光玻璃的使用，可实现从深度截止到高透射的极锐利过渡，适配高温及各类严苛的工作环境。Steep-Edge LP滤光片拥有多重核心性能优势，滤光片的过渡斜率≤1%，其中325nm 型号过渡斜率为2%，能实现精准的波长切换。Andover陡边长波通滤波片的中心波长范围覆盖325nm-700nm，平均透过率≥91%，截止深度≥OD4，可满足高要求的光学检测需求。Andover陡边长波通滤波片的通带起始波长公差±1%，能实现精准的波长控制，硬质涂层结构让滤光片更耐用，还拥有优异的波前质量。

Andover超高陡度长波通滤光片的耐温性能出色，工作温度范围覆盖-50°C至+200°C，能适应不同温度的工作环境。此外陡长波通滤光片的尺寸支持定制，可将滤光片加工至更小尺寸，还可提供无安装和环形安装两种形式，适配不同的安装使用需求。这种Andover边缘滤光片拥有明确的通用规格，厚度为1.5±0.25mm，尺寸公差为+ 0.0mm/-0.2mm，通光孔径为光学直径（Outer Diameter, OD）的95%。超陡长波通滤光片的平面度≤λ/4/英寸，表面质量符合MIL-C-48497A标准的60-40等级，有效折射率为1.76，所以Andover陡峭边缘长通滤光片光学参数表现优异。

Andover陡边长通滤光片的标准品：

Andover陡边长波通滤波片推出了多款现货型号的陡边长波通滤光片，涵盖325nm、350nm、375nm、400nm等常用波长。Steep-Edge LP滤光片各波长型号均有12.5mm、25mm、50mm直径规格，50mm×50mm 方形规格也有现货供应。不同尺寸的Andover陡峭边缘长通滤光片参数性能一致。

型号	中心波长(nm)	尺寸(mm)	平均透过率	截止深度	表面质量	平面度
325SC01-12.5	325±3.5	12.5 +0/-0.2	91%@335-1650nm	OD4@200-315nm	60/40	≤λ/4/英寸
325SC01-25	325±3.5	25.0 +0/-0.2	91%@335-1650nm	OD4@200-315nm	60/40	≤λ/4/英寸
325SC01-50	325±3.5	50.0 +0/-0.2	91%@335-1650nm	OD4@200-315nm	60/40	≤λ/4/英寸
325SC01-50S	325±3.5	50x50 +0/-0.2	91%@335-1650nm	OD4@200-315nm	60/40	≤λ/4/英寸
350SC01-12.5	350±3.5	12.5 +0/-0.2	91%@360-1650nm	OD4@200-340nm	60/40	≤λ/4/英寸
350SC01-25	350±3.5	25.0 +0/-0.2	91%@360-1650nm	OD4@200-340nm	60/40	≤λ/4/英寸
350SC01-50	350±3.5	50.0 +0/-0.2	91%@360-1650nm	OD4@200-340nm	60/40	≤λ/4/英寸
350SC01-50S	350±3.5	50x50 +0/-0.2	91%@360-1650nm	OD4@200-340nm	60/40	≤λ/4/英寸
375SC01-12.5	375±3.75	12.5 +0/-0.2	91%@385-1650nm	OD4@200-365nm	60/40	≤λ/4/英寸
375SC01-25	375±3.75	25.0 +0/-0.2	91%@385-1650nm	OD4@200-365nm	60/40	≤λ/4/英寸
375SC01-50	375±3.75	50.0 +0/-0.2	91%@385-1650nm	OD4@200-365nm	60/40	≤λ/4/英寸
375SC01-50S	375±3.75	50x50 +0/-0.2	91%@385-1650nm	OD4@200-365nm	60/40	≤λ/4/英寸
400SC01-12.5	400±4	12.5 +0/-0.2	91%@410-1200nm	OD4@200-390nm	60/40	≤λ/4/英寸
400SC01-25	400±4	25.0 +0/-0.2	91%@410-1200nm	OD4@200-390nm	60/40	≤λ/4/英寸
400SC01-50	400±4	50.0 +0/-0.2	91%@410-1200nm	OD4@200-390nm	60/40	≤λ/4/英寸
400SC01-50S	400±4	50x50 +0/-0.2	91%@410-1200nm	OD4@200-390nm	60/40	≤λ/4/英寸
450SC01-12.5	450±4.5	12.5 +0/-0.2	91%@460-1200nm	OD4@200-440nm	60/40	≤λ/4/英寸
450SC01-25	450±4.5	25.0 +0/-0.2	91%@460-1200nm	OD4@200-440nm	60/40	≤λ/4/英寸
450SC01-50	450±4.5	50.0 +0/-0.2	91%@460-1200nm	OD4@200-440nm	60/40	≤λ/4/英寸
450SC01-50S	450±4.5	50x50 +0/-0.2	91%@460-1200nm	OD4@200-440nm	60/40	≤λ/4/英寸
500SC01-12.5	500±5	12.5 +0/-0.2	91%@510-1200nm	OD4@200-490nm	60/40	≤λ/4/英寸
500SC01-25	500±5	25.0 +0/-0.2	91%@510-1200nm	OD4@200-490nm	60/40	≤λ/4/英寸
500SC01-50	500±5	50.0 +0/-0.2	91%@510-1200nm	OD4@200-490nm	60/40	≤λ/4/英寸
500SC01-50S	500±5	50x50 +0/-0.2	91%@510-1200nm	OD4@200-490nm	60/40	≤λ/4/英寸
550SC01-12.5	550±5.5	12.5 +0/-0.2	91%@560-1200nm	OD4@200-538nm	60/40	≤λ/4/英寸
550SC01-25	550±5.5	25.0 +0/-0.2	91%@560-1200nm	OD4@200-538nm	60/40	≤λ/4/英寸
550SC01-50	550±5.5	50.0 +0/-0.2	91%@560-1200nm	OD4@200-538nm	60/40	≤λ/4/英寸
550SC01-50S	550±5.5	50x50 +0/-0.2	91%@560-1200nm	OD4@200-538nm	60/40	≤λ/4/英寸
600SC01-12.5	600±6	12.5 +0/-0.2	91%@610-1200nm	OD4@200-588nm	60/40	≤λ/4/英寸
600SC01-25	600±6	25.0 +0/-0.2	91%@610-1200nm	OD4@200-588nm	60/40	≤λ/4/英寸
600SC01-50	600±6	50.0 +0/-0.2	91%@610-1200nm	OD4@200-588nm	60/40	≤λ/4/英寸
600SC01-50S	600±6	50x50 +0/-0.2	91%@610-1200nm	OD4@200-588nm	60/40	≤λ/4/英寸
650SC01-12.5	650±6.5	12.5 +0/-0.2	91%@660-1300nm	OD4@200-637nm	60/40	≤λ/4/英寸
650SC01-25	650±6.5	25.0 +0/-0.2	91%@660-1300nm	OD4@200-637nm	60/40	≤λ/4/英寸
650SC01-50	650±6.5	50.0 +0/-0.2	91%@660-1300nm	OD4@200-637nm	60/40	≤λ/4/英寸
650SC01-50S	650±6.5	50x50 +0/-0.2	91%@660-1300nm	OD4@200-637nm	60/40	≤λ/4/英寸
700SC01-12.5	700±7	12.5 +0/-0.2	91%@710-1650nm	OD4@200-688nm	60/40	≤λ/4/英寸
700SC01-25	700±7	25.0 +0/-0.2	91%@710-1650nm	OD4@200-688nm	60/40	≤λ/4/英寸
700SC01-50	700±7	50.0 +0/-0.2	91%@710-1650nm	OD4@200-688nm	60/40	≤λ/4/英寸
700SC01-50S	700±7	50x50 +0/-0.2	91%@710-1650nm	OD4@200-688nm	60/40	≤λ/4/英寸

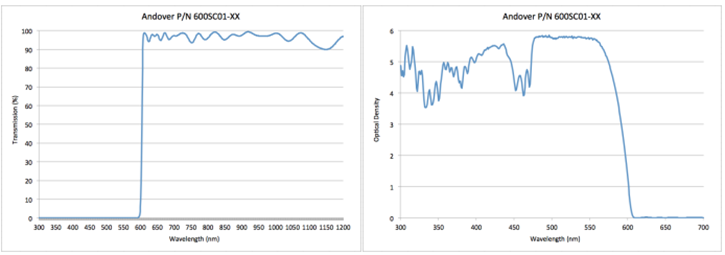

Andover陡峭边缘长通滤光片600SC01系列的透过率曲线（左）和OD值（右）
