Acton紫外衰减片

Acton的真空紫外/紫外中性密度滤光片采用金属薄膜制作，并镀有介电保护层。在120 nm至200 nm波长范围内，这类紫外中性密度滤光片的光密度取决于薄膜的透射率、反射率以及吸收率的共同作用。此外，Acton还提供适用于200 nm至320 nm波段的紫外中性密度滤光片

所属品牌：

负责人：包工
联系电话：13417596712 电子邮箱：cxbao@welloptics.cn

产品介绍

Acton紫外中性密度滤光片，120-320nm，OD0.3至OD6

Acton的真空紫外/紫外中性密度滤光片采用金属薄膜制作，并镀有介电保护层。在120 nm至200 nm波长范围内，这类紫外中性密度滤光片的光密度取决于薄膜的透射率、反射率以及吸收率的共同作用。此外，Acton还提供适用于200 nm至320 nm波段的紫外中性密度滤光片。

每款紫外中性密度滤波片均经过单独的透射率校准，随附详细的透射曲线，让用户清晰掌握产品性能；VUV/UV ND滤光片支持真空紫外（120-200nm）与紫外（200-320nm）两大波段适配，光密度从0.3-6 多档可选，可满足不同场景下的光衰减需求，其中ND5与ND6型号的Acton 紫外衰减片为特殊定制款，精准匹配高衰减需求场景。

Acton VUV/UV ND滤光片的规格参数和标准品型号：

120-200nm的Acton ND滤光片：

光密度	峰值透过率Min	透过率范围	0.5”型号	1”型号	2”型号
0.3	50%	42-58%	FND0.3-.5D-V	FND0.3-1D-V	FND0.3-2D-V
0.5	30%	25-35%	FND0.5-.5D-V	FND0.5-1D-V	FND0.5-2D-V
1	10%	8-12%	FND1-.5D-V	FND1-1D-V	FND1-2D-V
1.5	3%	2.5-3.5%	FND1.5-.5D-V	FND1.5-1D-V	FND1.5-2D-V
2	1%	0.7-1.4%	FND2-.5D-V	FND2-1D-V	FND2-2D-V
3	0.1%	0.06-0.17%	FND3-.5D-V	FND3-1D-V	FND3-2D-V
4	0.01%	0.005-0.02%	FND4-.5D-V	FND4-1D-V	FND4-2D-V
5	0.00%	0.0007-0.0015%	FND5-.5D-V	FND5-1D-V	FND5-2D-V
6	0.00%	0.00007-0.00014%	FND6-.5D-V	FND6-1D-V	FND6-2D-V

200nm-320nm的Acton紫外ND滤光片：

光密度	峰值透过率Min	透过率范围	0.5”型号	1”型号	2”型号
0.3	50%	42-58%	FND0.3-.5D-M	FND0.3-1D-M	FND0.3-2D-M
0.5	30%	25-35%	FND0.5-.5D-M	FND0.5-1D-M	FND0.5-2D-M
1	10%	8-12%	FND1-.5D-M	FND1-1D-M	FND1-2D-M
1.5	3%	2.5-3.5%	FND1.5-.5D-M	FND1.5-1D-M	FND1.5-2D-M
2	1%	0.7-1.4%	FND2-.5D-M	FND2-1D-M	FND2-2D-M
3	0.1%	0.06-0.17%	FND3-.5D-M	FND3-1D-M	FND3-2D-M
4	0.01%	0.005-0.02%	FND4-.5D-M	FND4-1D-M	FND4-2D-M
5	0.00%	0.0007-0.0015%	FND5-.5D-M	FND5-1D-M	FND5-2D-M
6	0.00%	0.00007-0.00014%	FND6-.5D-M	FND6-1D-M	FND6-2D-M

注：Acton 紫外衰减片中的ND5与ND6为特殊定制型号，仅在强光谱线（如160.8nm、253.7nm）处进行校准，针对性满足高衰减场景需求。

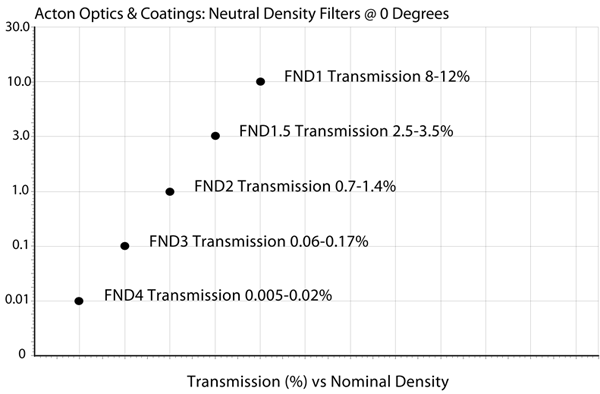

Acton紫外中性密度滤光片的透过率和标称密度

120-200nm的Acton ND滤光片采用紫外级氟化镁（MgF₂）作为基材，该材质在真空紫外波段具备优异的透光性能，搭配金属薄膜+介质保护层的复合结构，光密度均匀性强，衰减效果稳定。200nm-320nm的Acton紫外ND滤光片基材选用紫外级熔融石英，这种材料热稳定性好、自发荧光弱，能有效避免背景干扰，保障Acton 紫外衰减片的光学性能一致性，所有该系列产品均统一采用此基材材质。

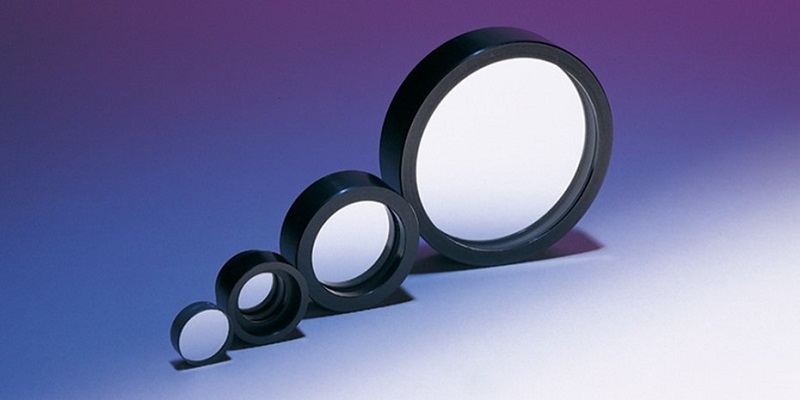

Acton紫外中性密度滤光片提供三种标准直径规格，适配不同光学系统安装需求。Acton 紫外衰减片的型号后缀清晰区分尺寸与波段，便于快速选型：

1、0.5英寸（12.7mm）：型号后缀为-.5D-V（真空紫外）/.5D-M（紫外），例如FND0.3-.5D-V

2、1英寸（25.4mm）：型号后缀为-1D-V（真空紫外）/1D-M（紫外），例如FND1-1D-M

3、2英寸（50.8mm）：型号后缀为-2D-V（真空紫外）/2D-M（紫外），例如FND2-2D-V
