780nm/1064nm声光调制器

我司提供国产声光调制器（AOM）产品，涵盖自由空间型和光纤耦合型，具体包括三大系列共9款型号：780nm宽带空间声光调制器、780nm保偏光纤声光调制器，以及1064nm保偏光纤声光调制器。其工作波长覆盖780±20nm、760-800nm和1030-1080nm，工作频率范围为80-1500MHz。产品具备响应迅速、插入损耗低、消光比高、温度稳定性强等优势，适用于原子物理、激光光谱学、激光通信等科研与工业专用场景。

所属品牌： 维尔克斯光电

负责人：戴工
联系电话：13423881512 电子邮箱：team5@welloptics.cn

产品介绍

保偏光纤、宽带空间声光调制器，780nm、1064nm国产AOM

国产AOM/红外声光调制器/宽带空间声光调制器/保偏光纤声光调制器应用：

-原子物理、冷原子实验

-激光光谱学

-激光通信

红外声光调制器/780nm声光调制器/1064nm声光调制器性能特点：

-响应时间快

-插入损耗小

-消光比高

-温度稳定性和可靠性高

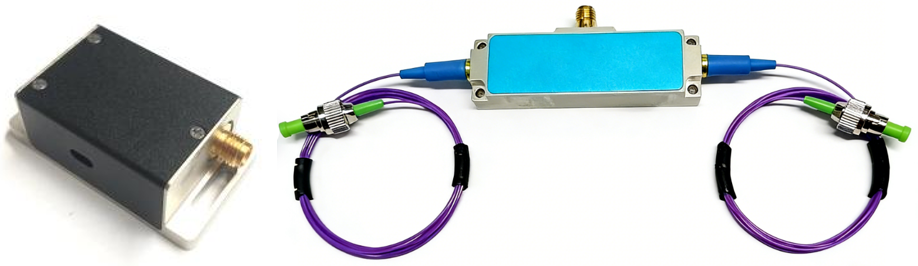

图：自由空间声光调制器/光纤耦合声光调制器

780nm声光调制器/1064nm声光调制器基本参数总览：

型号	系列	工作波长(nm)	工作频率	响应时间	插入损耗	消光比
SGT80-780-1.5TA-B30	780nm宽带空间AOM	780±20	80MHz	160ns/mm	静态透过率＞95%	＞1000:1
SGT110-780-1TA-B50	780nm宽带空间AOM	780±20	110MHz	160ns/mm	静态透过率＞95%	＞1000:1
SGT200-780-0.5TA-B60	780nm宽带空间AOM	780±20	200MHz	160ns/mm	静态透过率＞95%	＞1000:1
SGTF110-780-1PFH	780nm保偏光纤AOM	760-800	110MHz	＜50ns	＜3dB	≥50dB
SGTF200-780-1PFH	780nm保偏光纤AOM	760-800	200MHz	＜15ns	＜10dB	≥50dB
SGTF1500-780-1P	780nm保偏光纤AOM	760-800	1500MHz	＜10ns	-	≥50dB
SGTF200-1064-1PFH	1064nm保偏光纤AOM	1030-1080	200MHz	＜12ns	＜3dB	≥50dB
SGTF200-1064-1PFG-HP	1064nm保偏光纤AOM	1030-1080	200MHz	＜12ns	＜3dB	≥50dB
SGTF400-1064-1PFH(H)	1064nm保偏光纤AOM	1030-1080	400MHz	＜6ns	＜3dB	≥50dB

780nm宽带空间声光调制器系列

780nm 宽带声光调制器系列含 SGT80-780-1.5TA-B30、SGT110-780-1TA-B50、SGT200-780-0.5TA-B60 三款，工作波长为 780±20nm，工作频率覆盖 80-200MHz，响应时间为 160ns/mm，以静态透过率＞95%、消光比＞1000:1 为核心优势，适配无偏振要求的 780nm 波段激光宽带移频与高强度调制场景。

参数	单位	SGT80-780-1.5TA-B30	SGT110-780-1TA-B50	SGT200-780-0.5TA-B60
工作波长	nm	780±20
输入光偏振态	-	任意(推荐线偏振⊥)
中心频率	MHz	80	110	200
衍射效率	MHz	≥80	≥80	≥80
移频带宽	MHz	30	50	60
衍射效率（全带宽）	%	≥60
光孔径	mm	1.5	1	0.5
衍射光分离角	mrad	14.9	20.43	37.1
驱动功率	W	≤3
光脉冲上升时间	ns/mm	160
损伤阈值	W/mm2	10
静态透过率	%	＞95
消光比	-	＞1000:1
射频接头	-	SMA 母头
输入阻抗	Ω	50
电压驻波比	-	＜1.3：1
冷却方式		传导冷却
封装规格	-	TA
工作温度	℃	-20℃~55℃
贮存温度	℃	-40℃~70℃

780nm保偏光纤声光调制器系列

780nm 保偏光纤声光调制器系列含 SGTF110-780-1PFH、SGTF200-780-1PFH、SGTF1500-780-1P 三款，工作波长覆盖 760-800nm，工作频率跨度大（110-1500MHz），响应时间快至＜10ns，插入损耗≤10dB，消光比均≥50dB 且具备≥20dB 偏振消光比，基于 PM780 保偏光纤设计，适配偏振敏感型 780nm 激光的高频、超快调制需求。

参数	单位	SGTF110-780-1PFH	SGTF200-780-1PFH	SGTF1500-780-1P
工作波长	nm	760-800
工作频率	MHz	110	200	1500
3dB 移频带宽	MHz	＞10	＞40	＞100
插入损耗	dB	＜3		＜10
上升时间	ns	＜50	＜15	＜10
光纤类型	-	PM780
消光比	dB	≥50
偏振消光比	dB	≥20
耐受光功率	W	≤0.5		≤0.1
驱动功率	W	≤1		≤2
光纤接头	-	FC/APC
尾纤长度	m	≥1
射频接头	-	SMA 母头
输入阻抗	Ω	50
封装形式	-	FH		FA
工作温度	℃	-20℃~55℃
贮存温度	℃	-40℃~70℃

1064nm保偏光纤声光调制器系列

1064nm 保偏光纤声光调制器系列含 SGTF200-1064-1PFH、SGTF200-1064-1PFG-HP、SGTF400-1064-1PFH (H) 三款，工作波长为 1030-1080nm，工作频率 200-400MHz，响应时间＜12ns（超高频款＜6ns），插入损耗均＜3dB、消光比≥50dB，采用 PM980 保偏光纤，适配 1064nm 红外波段保偏激光的中高频调制与高功率耐受场景。

参数	单位	SGTF200-1064-1PFH	SGTF200-1064-1PFG-HP	SGTF400-1064-1PFH(H)
工作波长	nm	1030-1080
工作频率	MHz	200	200	400
3dB移频带宽	MHz	＞40	＞40	＞80
插入损耗	dB	＜3
上升时间	ns	＜12	＜12	＜6
光纤类型	-	PM980
消光比	dB	≥50
偏振消光比	dB	≥20
耐受光功率	W	≤1	≤5	≤1
驱动功率	W	≤1	≤2	≤1
尾纤长度	m	≥1
光纤接头	-	FC/APC
射频接头	-	SMA 母头
输入阻抗	Ω	50
封装形式	-	FH	FG	FH
工作温度	℃	-20℃~55℃
贮存温度	℃	-40℃~70℃
