我司聚焦于纯国产光纤AOM（光纤耦合声光调制器），为光通信、激光加工、光纤传感及科学研究等领域，提供高性能、高可靠性的核心光调制方案。针对1550纳米（覆盖C波段）这一关键波段，我们精心研发了四大系列、共12款标准型号，全面满足从常规信号处理到高性能保偏系统、从集成一体式设计到低功耗应用等多种场景需求。
所属品牌： 维尔克斯光电
负责人：戴工
联系电话：13423881512 电子邮箱：team5@welloptics.cn
标准、保偏、低功率光纤声光调制器，1550nm国产AOM
我司聚焦于纯国产光纤AOM（光纤耦合声光调制器），为光通信、激光加工、光纤传感及科学研究等领域，提供高性能、高可靠性的核心光调制方案。针对1550纳米（覆盖C波段）这一关键波段，我们精心研发了四大系列、共12款标准型号，全面满足从常规信号处理到高性能保偏系统、从集成一体式设计到低功耗应用等多种场景需求。每一款产品均经过严格测试与细致优化，关键性能指标表现优异，并具备出色的稳定性和一致性，可帮助用户快速搭建稳定、高效的光学系统。

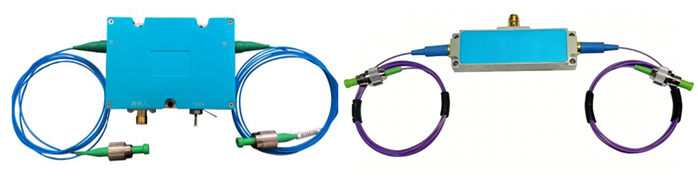

C波段AOM实物图
国产光纤AOM/1550nm AOM/C波段AOM主要应用：
-工业激光
-超快激光
-光纤传感
国产光纤AOM/1550nm AOM/C波段AOM性能特点：
-响应时间块
-插入损耗小
-消光比高
-温度稳定性和可靠性高
一体式保偏AOM/低功率光纤声光调制器/高性能保偏AOM规格总览：
|
型号 |
系列 |
工作波长(nm) |
工作频率 |
响应时间 |
插入损耗 |
消光比 |
|
SGTF80-1550-1PFH |
标准AOM |
1530-1570 工作波长(nm) |
80MHz |
＜30ns |
<3dB |
≥50dB |
|
SGTF120-1550-1PFH |
标准AOM |
120MHz |
＜30ns |
<3dB |
≥50dB |
|
|
SGTF200-1550-1FH |
标准AOM |
200MHz |
＜12ns |
<5dB |
≥50dB |
|
|
SGTF200-1550-1PFH(H) |
高性能保偏 |
200MHz |
＜10ns |
<3dB |
≥50dB |
|
|
SGTF300-1550-1PFH(H) |
高性能保偏 |
300MHz |
＜8ns |
<3dB |
≥50dB |
|
|
SGTF400-1550-1PFH(H) |
高性能保偏 |
400MHz |
＜6ns |
<4dB |
≥50dB |
|
|
SGTF80-1550-1TP-2A1 |
一体式保偏 |
80MHz |
＜50ns |
<2.5dB |
≥50dB |
|
|
SGTF120-1550-1TP-2D |
一体式保偏 |
120MHz |
＜50ns |
<2.5dB |
≥50dB |
|
|
SGTF200-1550-1TPFC1(H)-2D |
一体式保偏 |
200MHz |
＜10ns |
<3dB |
≥50dB |
|
|
SGTF40-1550-1PFH(L) |
低功率 |
40MHz |
＜70ns |
<3dB |
≥50dB |
|
|
SGTF80-1550-1FH(L) |
低功率 |
80MHz |
＜40ns |
<3dB |
≥50dB |
|
|
SGTF160-1550-1FH(L) |
低功率 |
160MHz |
＜40ns |
<3dB |
≥50dB |
1550nm光纤声光调制器系列
包含 SGTF80-1550-1PFH、SGTF120-1550-1PFH 和 SGTF200-1550-1FH 三款型号，工作频率覆盖 80MHz 至 200MHz，具备基础的移频和调制能力，适用于常规光信号处理场景。
|
参数 |
单位 |
SGTF80-1550-1PFH |
SGTF120-1550-1PFH |
SGTF200-1550-1FH |
|
工作波长 |
nm |
1530-1570 |
||
|
工作频率 |
MHz |
80 |
120 |
200 |
|
3dB 移频带宽 |
MHz |
＞15 |
＞25 |
＞40 |
|
插入损耗 |
dB |
＜3 |
＜3 |
＜5 |
|
上升时间 |
ns |
＜30 |
＜30 |
＜12 |
|
偏振消光比 |
dB |
＞20 |
- |
|
|
偏振相关损耗 |
dB |
- |
＜0.5 |
|
|
光纤类型 |
PM1550 |
SMF28e |
||
|
消光比 |
≥50 |
|||
|
耐受光功率 |
W |
≤0.5 |
||
|
驱动功率 |
W |
≤2 |
||
|
尾纤长度 |
m |
≥1 |
||
|
光纤接头 |
- |
FC/APC |
||
|
射频接头 |
- |
SMA 母头 |
||
|
输入阻抗 |
Ω |
50 |
||
|
封装形式 |
- |
FH |
||
|
工作温度 |
℃ |
-20℃~55℃ |
||
|
贮存温度 |
℃ |
-40℃~70℃ |
||
1550nm高性能保偏光纤声光调制器/高性能保偏AOM
包含 SGTF200-1550-1PFH (H)、SGTF300-1550-1PFH (H) 和 SGTF400-1550-1PFH (H) 三款型号，工作频率最高可达 400MHz，拥有更宽的 3dB 移频带宽和更短的上升时间，偏振消光比优异，适合对信号质量和处理速度要求较高的专业场景。
|
参数 |
单位 |
SGTF200-1550-1PFH(H) |
SGTF300-1550-1PFH(H) |
SGTF400-1550-1PFH(H) |
|
工作波长 |
nm |
1530-1570 |
||
|
工作频率 |
MHz |
200 |
300 |
400 |
|
3dB 移频带宽 |
MHz |
＞40 |
＞60 |
＞80 |
|
插入损耗 |
dB |
＜3 |
＜3 |
＜4 |
|
上升时间 |
ns |
＜10 |
＜8 |
＜6 |
|
光纤类型 |
- |
PM1550 |
||
|
消光比 |
dB |
≥50 |
||
|
偏振消光比 |
dB |
≥20 |
||
|
承受激光功率 |
W |
≤0.5 |
||
|
驱动功率 |
W |
≤1.5 |
≤2 |
≤2.5 |
|
光纤接头 |
- |
FC/APC |
||
|
尾纤长度 |
m |
≥1 |
||
|
射频接头 |
- |
SMA 母头 |
||
|
输入阻抗 |
Ω |
50 |
||
|
封装形式 |
- |
FH |
||
|
工作温度 |
℃ |
-20℃~55℃ |
||
|
贮存温度 |
℃ |
-40℃~70℃ |
||
一体式保偏光纤声光调制器/一体式保偏AOM（1550nm）
包含 SGTF80-1550-1TP-2A1、SGTF120-1550-1TP-2D 和 SGTF200-1550-1TPFC1 (H)-2D 三款型号，集成了模拟/数字调制接口和电源模块，安装使用更便捷，可快速部署在需要即插即用的系统中。
|
参数 |
单位 |
SGTF80-1550-1TP-2A1 |
SGTF120-1550-1TP-2D |
SGTF200-1550-1TPFC1(H)-2D |
|
调制输入接口规格 |
||||
|
调制方式 |
- |
模拟（0-1V@50Ω） |
数字调制（高电平 3.3-5V；低电平 0-0.2V@1kΩ） |
|
|
接口 |
- |
SMA |
||
|
整机规格 |
||||
|
工作波长 |
nm |
1530-1570 |
||
|
工作频率 |
MHz |
80 |
120 |
200 |
|
3dB 移频带宽 |
MHz |
＞10 |
＞10 |
＞40 |
|
插入损耗 |
dB |
＜2.5 |
＜2.5 |
＜3 |
|
上升时间 |
ns |
＜50 |
＜50 |
＜10 |
|
光纤类型 |
- |
PM1550 |
||
|
消光比 |
dB |
≥50 |
||
|
偏振消光比 |
dB |
≥20 |
||
|
耐受光功率 |
W |
≤0.5 |
||
|
尾纤长度 |
m |
≥1 |
||
|
光纤接头 |
- |
FC/APC |
||
|
典型功耗 |
W |
3@占空比 1% |
||
|
工作电压 |
Vdc |
12±0.5 |
||
|
最大电流 |
A |
0.8 |
||
|
电源接口 |
- |
穿心电容（芯线接正，焊片接负） |
||
1550nm 低功率光纤声光调制器系列
包含 SGTF40-1550-1PFH (L)、SGTF80-1550-1FH (L) 和 SGTF160-1550-1FH (L) 三款型号，驱动功率和耐受光功率更低，在功耗敏感、小信号处理的场景下具备优势。
|
参数 |
单位 |
SGTF40-1550-1PFH(L) |
SGTF80-1550-1FH(L) |
SGTF160-1550-1FH(L) |
|
工作波长 |
nm |
1530-1570 |
||
|
工作频率 |
MHz |
40 |
80 |
160 |
|
3dB 移频带宽 |
MHz |
＞5 |
＞8 |
＞10 |
|
插入损耗 |
dB |
＜3 |
＜3 |
＜3 |
|
上升时间 |
ns |
＜70 |
＜40 |
＜40 |
|
偏振消光比 |
dB |
＞20 |
- |
|
|
偏振相关损耗 |
dB |
- |
＜0.5 |
|
|
光纤类型 |
|
PM1550 |
SMF28e |
|
|
消光比 |
dB |
≥50 |
||
|
承受激光功率 |
W |
≤0.1 |
||
|
驱动功率 |
W |
≤0.5 |
||
|
光纤接头 |
- |
FC/APC |
||
|
尾纤长度 |
m |
≥1 |
||
|
射频接头 |
- |
SMA 母头 |
||
|
输入阻抗 |
Ω |
50 |
||
|
封装形式 |
- |
FH |
||
|
工作温度 |
℃ |
-20℃~55℃ |
||
|
贮存温度 |
℃ |
-40℃~70℃ |
||
