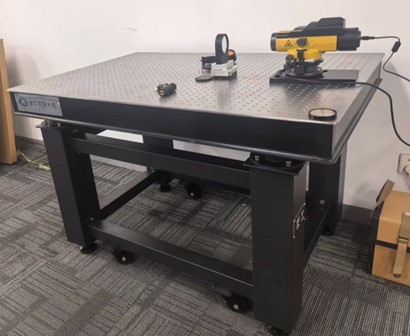

本公司供应的阻尼式光学隔振平台为标准型蜂窝光学平台，整体采用全钢结构，热稳定性优异。其蜂窝内芯为粘接结构，应力释放更充分，阻尼效果更明显，稳定性更高。同时，我们也可提供焊接结构的光学阻尼隔振台。该高性能阻尼隔振光学平台的台面选用SUS430（1Cr17）国标级优质高导磁不锈钢，台面板厚度不小于6 mm，平面度达0.02–0.05 mm/m²，表面粗糙度≤0.6 μm。
所属品牌： 维尔克斯光电
负责人：陈工
联系电话：13418906712 电子邮箱：chenpeng@welloptics.cn
光学阻尼隔振平台，尺寸可定制，平面度≤0.02-0.05mm/m²，粗糙度≤0.6μm
本公司供应的阻尼式光学隔振平台为标准型蜂窝光学平台，整体采用全钢结构，热稳定性优异。其蜂窝内芯为粘接结构，应力释放更充分，阻尼效果更明显，稳定性更高。同时，我们也可提供焊接结构的光学阻尼隔振台。该高性能阻尼隔振光学平台的台面选用SUS430（1Cr17）国标级优质高导磁不锈钢，台面板厚度不小于6 mm，平面度达0.02–0.05 mm/m²，表面粗糙度≤0.6 μm。
阻尼式光学隔振平台的通用技术指标：
|
参数 |
指标 |
|
平面度 |
≤0.02-0.05mm/m² |
|
粗糙度 |
≤0.6μm |
|
固有频率（垂直） |
6~10Hz |
|
固有频率（水平） |
4~8Hz |
|
台面材料 |
SUS430（1Cr17）高导磁不锈钢，厚度≥6mm |
|
螺纹孔规格 |
M6 |
|
螺纹孔间距 |
25×25mm |
|
边距 |
37.5mm |
|
整体高度 |
800mm |
|
总高度可调范围 |
-15~+15mm |
|
台面厚度 |
50/100/200/300 mm（可定制） |
|
尺寸范围 |
600×600mm~10000×2000mm |
光学阻尼隔振台的命名规格：
为了方便客户理解，我们特意将我们的阻尼减震平台型号命名为：DOT-（W）xxxx，
其中DOT为阻尼隔振光学平台Damped vibration isolation optical table缩写，W为焊接台面Welding，没有则表示粘接台面的光学阻尼隔震台（默认常规），后面xxxx表示光学阻尼隔振平台的尺寸，单位为m。
比如DOT-1209表示粘接台面，台面尺寸长1.2米宽0.9米的阻尼隔震平台。
刚性阻尼隔振平台的表面经过哑光迹纹处理，减少反射，降低对光学系统的影响。光学阻尼隔震台的台面分布标准M6螺纹孔阵列，螺纹孔间距25×25mm，边距37.5mm，方便客户自行安装器件。阻尼隔振光学平台的整体高度800mm，总高度可调范围-15~+15mm。
阻尼式光学隔振平台的固有频率垂直方向6~10Hz，水平方向4~8Hz。不知道大家有没有注意到，很多供应商的阻尼隔振台只标注了固有频率，而没有隔振效率。这是因为阻尼减震平台是靠材料吸收振动，高于固有频率的振动可以吸收，但是阻尼材料特性最佳隔绝频率50Hz以上。所以对于光学阻尼隔振平台来说，隔振效率是没有什么实际意义的，供应商们也不会去标注，只用看固有频率就行。
阻尼隔震光学平台的主要特点：
-全钢结构的光学阻尼隔振台，热稳定性优秀
-蜂窝内芯粘接结构，应力小，阻尼作用明显
-高导磁不锈钢台面，厚度≥6mm，精磨处理，哑光表面
-标准M6螺纹孔阵列（25×25mm间距，37.5mm边距）
-整体高度800mm，可调范围±15mm
-多种尺寸定制，范围覆盖600×600-10000×2000mm
-刚性阻尼隔振平台的台板厚度可选50/100/200/300mm
高性能阻尼隔振光学平台标准品的规格：
|
标准型号 |
台面尺寸mm |
负载kg |
支架重量kg |
|
DOT-0606 |
600×600×50 |
1500 |
65 |
|
DOT-0906 |
900×600×50 |
1500 |
69 |
|
DOT-1008 |
1000×800×100 |
1500 |
74 |
|
DOT-1206 |
1200×600×100 |
1500 |
74 |
|
DOT-1208 |
1200×800×100 |
1500 |
79 |
|
DOT-1209 |
1200×900×100 |
1500 |
79 |
|
DOT-1212 |
1200×1200×100 |
1500 |
134 |
|
DOT-1509 |
1500×900×100 |
4200 |
135 |
|
DOT-1510 |
1500×1000×200 |
4200 |
135 |
|
DOT-1512 |
1500×1200×200 |
4200 |
143 |
|
DOT-1809 |
1800×900×200 |
4200 |
140 |
|
DOT-2010 |
2000×1000×200 |
4200 |
145 |
|
DOT-2012 |
2000×1200×200 |
4200 |
148 |
|
DOT-2015 |
2000×1500×200 |
4200 |
155 |
|
DOT-2418 |
2400×1800×200 |
4200 |
153 |
|
DOT-3012 |
3000×1200×300 |
6500 |
226 |
|
DOT-3015 |
3000×1500×300 |
6500 |
230 |
|
DOT-3018 |
3000×1800×300 |
6500 |
240 |
|
DOT-3512 |
3500×1200×300 |
6500 |
240 |
|
DOT-3515 |
3500×1500×300 |
6500 |
246 |
|
DOT-3518 |
3500×1800×300 |
6500 |
249 |
|
DOT-3520 |
3500×2000×300 |
6500 |
252 |
|
DOT-4212 |
4200×1200×300 |
6500 |
270 |
|
DOT-4215 |
4200×1500×300 |
6500 |
273 |
|
DOT-4218 |
4200×1800×300 |
6500 |
277 |
|
DOT-4220 |
4200×2000×300 |
6500 |
280 |
|
DOT-4515 |
4500×1500×300 |
6500 |
280 |
|
DOT-6020 |
6000×2000×400 |
13000 |
480 |
|
DOT-7020 |
7000×2000×400 |
13000 |
510 |
除以上标准型号外，我们还可提供部分特殊尺寸、形状或打孔服务，根据客户需求提供刚性阻尼隔振平台。
阻尼减震平台的使用注意事项：
-请勿用酸性液体清洗阻尼隔震光学平台，以免破坏产品表面质量
-请勿将阻尼式光学隔振平台放置在高温、潮湿或高强度振源处
-请勿用水冲洗光学阻尼隔振平台
-避免超载使用阻尼减震平台
