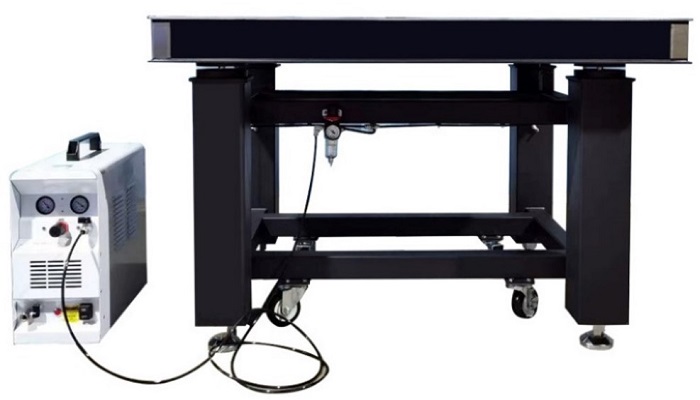

我们供应的气浮减震平台，运用了高性能气浮台气动隔振器及专用气动调平阀系统，隔振性能出色。该光学气浮隔振台的台面选用符合国标的高导磁优质不锈钢SUS430（1Cr17），内部芯层为蜂窝粘接结构，能提供良好的阻尼与隔振效果。平台面板厚度不小于6mm，平面度控制在每平方米0.02～0.05mm之间，表面粗糙度不超过0.6μm。
所属品牌： 维尔克斯光电
负责人：李豪
联系电话：18926463275 电子邮箱：sales11@welloptics.cn
气浮式光学隔振台，垂直1-2Hz, 水平1-1.7Hz, 平面度≤0.02-0.05mm/m²
我们供应的气浮减震平台，运用了高性能气浮台气动隔振器及专用气动调平阀系统，隔振性能出色。该光学气浮隔振台的台面选用符合国标的高导磁优质不锈钢SUS430（1Cr17），内部芯层为蜂窝粘接结构，能提供良好的阻尼与隔振效果。平台面板厚度不小于6mm，平面度控制在每平方米0.02～0.05mm之间，表面粗糙度不超过0.6μm。光学气浮隔震台表面经精密研磨处理，哑光效果。气浮隔振平台的台面分布标准M6螺纹孔阵列，间距25×25mm，边距37.5mm，方便安装各种光学组件。气浮隔振光学平台的整体高度800mm，总高度可调范围-15~+15mm。气浮隔震平台的工作台厚度可选50/100/200/300mm，尺寸范围600×600mm至10000×2000mm可定制。
气浮隔震平台/气浮式隔振平台的标准品规格参数：
|
标准型号 |
台面尺寸mm |
负载kg |
支架重量kg |
|
AFT-0606 |
600×600×50 |
1300 |
85 |
|
AFT-0906 |
900×600×50 |
1300 |
89 |
|
AFT-1008 |
1000×800×100 |
1300 |
94 |
|
AFT-1206 |
1200×600×100 |
1300 |
94 |
|
AFT-1208 |
1200×800×100 |
1300 |
105 |
|
AFT-1209 |
1200×900×100 |
1300 |
105 |
|
AFT-1212 |
1200×1200×100 |
1300 |
110 |
|
AFT-1509 |
1500×900×100 |
4000 |
146 |
|
AFT-1510 |
1500×1000×200 |
4000 |
146 |
|
AFT-1512 |
1500×1200×200 |
4000 |
150 |
|
AFT-1809 |
1800×900×200 |
4000 |
150 |
|
AFT-2010 |
2000×1000×200 |
4000 |
175 |
|
AFT-2012 |
2000×1200×200 |
4000 |
175 |
|
AFT-2015 |
2000×1500×200 |
4000 |
178 |
|
AFT-2418 |
2400×1800×200 |
4000 |
178 |
|
AFT-3012 |
3000×1200×300 |
6000 |
242 |
|
AFT-3015 |
3000×1500×300 |
6000 |
245 |
|
AFT-3018 |
3000×1800×300 |
6000 |
248 |
|
AFT-3512 |
3500×1200×300 |
6000 |
249 |
|
AFT-3515 |
3500×1500×300 |
6000 |
252 |
|
AFT-3518 |
3500×1800×300 |
6000 |
256 |
|
AFT-3520 |
3500×2000×300 |
6000 |
259 |
|
AFT-4212 |
4200×1200×300 |
6000 |
278 |
|
AFT-4215 |
4200×1500×300 |
6000 |
280 |
|
AFT-4218 |
4200×1800×300 |
6000 |
285 |
|
AFT-4220 |
4200×2000×300 |
6000 |
288 |
|
AFT-4515 |
4500×1500×300 |
6000 |
288 |
|
AFT-6020 |
6000×2000×400 |
12000 |
498 |
|
AFT-7020 |
7000×2000×400 |
12000 |
532 |
除以上标准型号外，我们还可提供部分特殊尺寸的气浮台，根据客户需求提供相应的气浮隔震台。
气浮式隔振平台固有频率垂直方向1.0-2Hz，水平方向1.0-1.7Hz，隔振效率高，能有效消除外界振动干扰。气浮台的最大空气压力0.7MPa，推荐工作气压0.3-0.4MPa。光学气浮隔振平台的负载能力：4个支撑脚时1000kg，6个支撑脚时1500kg。
气浮隔震光学平台/光学气浮隔振台的主要特点：
-高性能气动隔离器+专用气浮台气动调平阀系统
-自动调节水平功能
-固有频率低：垂直1.0-2Hz，水平1.0-1.7Hz
-高隔振效率：5Hz时垂直75-92%/水平88-94%；10Hz时垂直90-95%/水平92-98%
-高导磁不锈钢台面，厚度≥6mm，精磨哑光处理
-标准M6螺纹孔阵列（25×25mm间距，37.5mm边距）
-整体高度800mm，可调范围±15mm
-负载能力最高1500kg（6支撑）
-尺寸范围宽，最大可达10000×2000mm
气浮式光学隔振台的通用技术指标：
|
规格参数 |
气浮式隔振平台的指标 |
|
平面度 |
≤0.02-0.05mm/m² |
|
粗糙度 |
≤0.6μm |
|
固有频率（垂直） |
1~2Hz |
|
固有频率（水平） |
1~1.7Hz |
|
垂直隔振效率（5Hz） |
75-92% |
|
垂直隔振效率（10Hz） |
90-95% |
|
水平隔振效率（5Hz） |
88-94% |
|
水平隔振效率（10Hz） |
92-98% |
|
台面材料 |
SUS430（1Cr17）高导磁不锈钢，厚度≥6mm |
|
螺纹孔规格 |
M6 |
|
螺纹孔间距 |
25×25mm |
|
边距 |
37.5mm |
|
整体高度 |
800mm |
|
总高度可调范围 |
-15~+15mm |
|
台面厚度 |
50/100/200/300 mm（可定制） |
|
尺寸范围 |
600×600mm~10000×2000mm |
|
负载能力 |
1000 kg（4支撑）/1500 kg（6支撑） |
|
最大空气压力 |
0.7 MPa |
|
推荐工作气压 |
0.3-0.4 MPa |
光学气浮减震台的命名规格：
为了方便客户理解，我们特意将我们的光学气浮隔震台型号命名为：AFT(1/3)- (W)xxxx-(G)，
其中AFT为光学气浮隔振台Air-flotation vibration isolation optical table的缩写；(1/3)表示单线摆single-wire pendulum或者三线摆Three-wire pendulum气浮式隔振平台，不填则代表普通光学气浮减震台；W为焊接台面Welding，没有则表示粘接台面（默认常规），后面xxxx表示气浮隔震光学平台的尺寸，单位为m；最后的G表示气浮减震平台的台面为大理石材质Granite。
比如AFT-1209-G表示三线摆粘接台面，大理石材质，尺寸长1.2米宽0.9米的光学气浮隔震台。
气浮减震平台的使用注意事项：
-请使用推荐工作气压（0.3-0.4MPa），避免超压运行
-定期检查气路密封性，防止漏气影响隔振性能
-请勿用酸性液体清洗光学气浮隔振平台，以免破坏产品表面质量
-请勿将气浮隔震台放置在高温、潮湿或高强度振源处
-请勿用水冲洗气浮式光学隔振台
-超载偏重时，系统会自动调整水平，但应避免长时间超载
