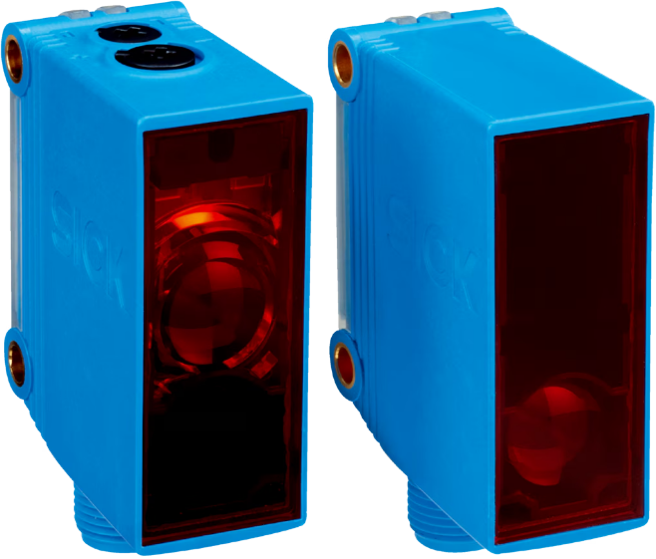

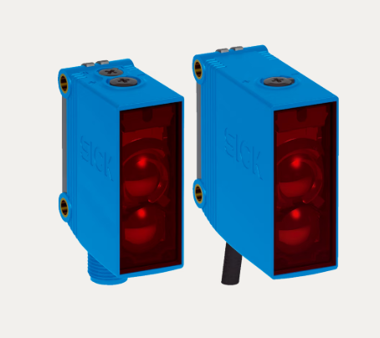

G10光电传感器系列的核心优势在于即便在狭窄空间中也能保持高识别能力。该系列从光学性能、电子技术、工作原理、供电电压到开关量输出，均提供丰富的变型选择，再配合大量附件，应用极为广泛。Sick光电传感器G10凭借专利Q型锁安装系统，可将安装杆上的安装与校准时间缩短至短短数秒，因而特别适用于物流应用场景。
所属品牌：
负责人：郭工
联系电话：13434776712 电子邮箱：syguo@welloptics.cn
红外线、可见光，最远物体距离80米，G10光电传感器
G10光电传感器系列的核心优势在于即便在狭窄空间中也能保持高识别能力。该系列从光学性能、电子技术、工作原理、供电电压到开关量输出，均提供丰富的变型选择，再配合大量附件，应用极为广泛。Sick光电传感器G10凭借专利Q型锁安装系统，可将安装杆上的安装与校准时间缩短至短短数秒，因而特别适用于物流应用场景。总结：有了 Sick光电传感器G10产品系列，传感器安装快速简单，运行稳定免干扰，价格合理。
G10光电传感器总共有漫反射光电传感器、对射式光电传感器和镜反射式光电传感器三个系列，对射式光电传感器型号有25种，漫反射光电传感器型号有59种，镜反射式光电传感器型号有72种。其中漫反射光电传感器工作原理是背景抑制功能，镜反射式光电传感器工作原理是与反射镜保持最小距离（双透镜系统），对射式光电传感器通过发射器发出的光束被接收器接收，当光路被物体遮挡时，接收器信号变化，从而实现非接触式物体检测。
G10光电传感器畅销的10种型号
G10光电传感器总共有漫反射光电传感器、对射式光电传感器和镜反射式光电传感器三个系列，总共157个型号。我们把最畅销10种型号列举如下，如果还有其他的需求，欢迎联系我们。
|
型号 |
订货号 |
工作原理 |
物体距离 |
开关量输出 |
连接类型 |
光源种类 |
|
GTB10-P1212 |
1065856 |
漫反射，背景抑制 |
20-950mm |
PNP |
电缆，3芯 |
可见红光 |
|
GTB10-P4211 |
1064694 |
漫反射，背景抑制 |
20-950mm |
PNP |
插头，M12，4针 |
可见红光 |
|
GSE10-P4211 |
1064706 |
对射式 |
0-40000mm |
PNP |
插头，M12，4针 |
可见红光 |
|
GTB10-N1212 |
1065859 |
漫反射，背景抑制 |
20-950mm |
NPN |
电缆，3芯 |
可见红光 |
|
GL10-P4211 |
1065890 |
镜反射 |
80-12000mm |
PNP |
插头，M12，4针 |
可见红光 |
|
GTB10-P4221 |
1081296 |
漫反射，背景抑制 |
20-1200mm |
PNP |
插头，M12，4针 |
红外线 |
|
GTB10-N1211 |
1065858 |
漫反射，背景抑制 |
20-950mm |
NPN |
电缆，3芯 |
可见红光 |
|
GL10-F4551 |
1071153 |
镜反射 |
150-10000mm |
PNP |
插头，M12，4针 |
可见红光 |
|
GL10-P4151 |
1069860 |
镜反射 |
150-10000mm |
PNP |
插头，M12，4针 |
可见红光 |
|
GL10G-P4251 |
1064704 |
镜反射 |
150-10000mm |
PNP |
插头，M12，4针 |
可见红光 |
G10光电传感器特点
-大测量距离：1200mm带有背景抑制功能，15m反光镜PL80A
-高亮，准确的PinPoint-LED光点
-小型外壳结构
-10...30VDC或者24...240VAC/VDC电源和PNP-/NPN-和继电器输出
-坚固的传感器外壳，带金属加强的安装孔
-通过Q-锁安装系统在短短数秒时间内完成安装
G10系列小型光电传感器优势
-扫描范围大，功能强大
-安装快捷：使用G10传感器和Q型锁安装系统有效地减少了安装和调试时间
-一种适用于所有工业和商业领域的传感器系列
-使用普通的DC-或者AC/DC-电源，提高使用灵活性
-高度可靠和坚固，不受光和应力影响
-各种附件：装配技术、连接电缆和反光镜，实现G10系列小型光电传感器集成简单

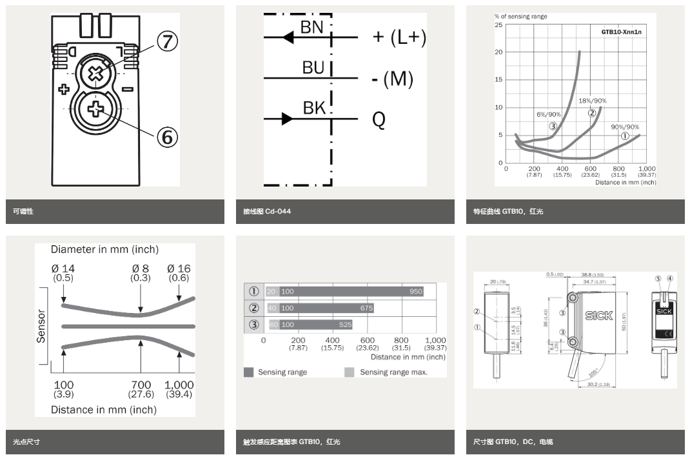

GTB10-P1212 Sick光电传感器G10技术规格
|
G10系列小型光电传感器型号 |
GTB10-P1212 |
|
工作原理 |
漫反射光电传感器 |
|
工作原理详细信息 |
背景抑制功能 |
|
尺寸(宽x高x深) |
20mmx50mmx39mm |
|
外壳形状（光束出口） |
方形 |
|
最大开关距离 |
20mm... 950mm |
|
光源种类 |
可见红光 |
|
光源 |
PinPoint-LED2) |
|
光点尺寸（距离） |
Ø8mm(700 mm) |
|
轴长 |
625nm |
|
设置 |
电位计，5圈 |
|
机械电子参数 |
|
|
工作电压UB |
10V DC ... 30V DC1) |
|
残余纹波 |
<Vss2) |
|
电流消耗 |
20mA |
|
开关量输出 |
PNP |
|
开关类型 |
明/暗切换 |
|
开关类型可选 |
可通过明通/暗通开关选择 |
|
输出电流 Imax. |
≤100mA |
|
响应时间 |
≤500 µs3) |
|
开关频率 |
1,000Hz4) |
|
连接类型 |
电缆，3芯, 2m5) |
|
导线材料 |
塑料, PVC |
|
导线横截面 |
0.14mm² |
|
保护电路 |
A6)、B7)、C8)、D9) |
|
防护等级 |
III |
|
重量 |
90g |
|
外壳材料 |
塑料, ABS/PMMA |
|
外壳防护等级 |
IP67 |
|
供货范围 |
安装支架 BEF-G10DC01 |
|
电磁兼容性（EMC） |
EN 60947-5-2 |
|
运行环境温度 |
–30°C ... +60°C |
|
仓库环境温度 |
–40°C ... +70°C |
|
UL文件编号 |
NRKH.E348498 & NRKH7.E348498 |
|
其他标准 |
UL325 10) |
1) 短路保护的电网环境下的临界值：最大8A
2) 不得超过或低于UV公差
3) 信号传输时间（电阻负载时）
4) 亮暗对比度为1:1时
5) 低于0°C时导线不能发生形变
6) A=UV接口（已采取反极性保护措施）
7) B=具有反极性保护的输入端和输出端
8) C=抑制干扰脉冲.
9) D=抗过载电流和短路保护输出端.
10) 使用保护外壳（比如BEF-G10WSG，2071960）时符合UL325标准。
