Sick的W26光电传感器堪称目标检测领域的新锐产品。该系列依据具体型号，集成了双瞳技术或光斑尺寸识别技术，从而确保检测过程稳定可靠。借助BluePilot可视化操作与显示系统，调试工作变得快速简便。作为紧凑型设计的光电传感器，W26不仅支持通过IO-Link接口灵活配置参数，还具备丰富的自诊断功能。
所属品牌：
负责人：郭工
联系电话：13434776712 电子邮箱：syguo@welloptics.cn
光源可见光和红光，最大物体距离可达60m，W26光电传感器
Sick的W26光电传感器堪称目标检测领域的新锐产品。该系列依据具体型号，集成了双瞳技术或光斑尺寸识别技术，从而确保检测过程稳定可靠。借助BluePilot可视化操作与显示系统，调试工作变得快速简便。作为紧凑型设计的光电传感器，W26不仅支持通过IO-Link接口灵活配置参数，还具备丰富的自诊断功能。紧凑型光电传感器W26采用清晰可见的红色PinPoint LED和红外LED作为光源。W26系列光电传感器提供可靠的检测，从而减少计划外停机时间。针对爆炸危险区提供配备满足ATEX设备类别3D和3G要求的金属保护外壳的即用型传感器。
WTB26P-24161120A00光电传感器规格参数
|
紧凑型光电传感器W26型号 |
WTB26P-24161120A00 |
|
工作原理 |
漫反射光电传感器 |
|
工作原理详细信息 |
背景抑制功能 |
|
感应距离 |
|
|
最小触发感应距离 |
30mm |
|
最大开关距离 |
1,600mm |
|
背景抑制功能的开关阈值设置范围 |
180mm ... 1,600mm |
|
参照物 |
具有90%反射的物体（对应 DIN5033规定的标准白） |
|
已调整的触发感应距离和背景之间的最小距离（黑色6%/白色90%） |
40mm, 600mm 距离时 |
|
建议的实现理想性能的触发感应距离范围 |
200mm ... 600mm |
|
设置 |
电位计，5圈 |
|
发射光束 |
|
|
光源 |
PinPoint-LED |
|
光源种类 |
可见红光 |
|
光点形状 |
点状 |
|
光斑尺寸（距离） |
Ø7mm (700mm) |
|
发射器光束围绕标准发射轴的最大散射（偏向角） |
< +/- 1.0°（TU = +23 °C 时） |
|
LED特征值 |
|
|
标准性参考 |
EN 62471:2008-09 | IEC 62471:2006，修订版 |
|
LED 风险组标记 |
无危险 |
|
轴长 |
635nm |
|
平均使用寿命 |
100,000h（温度为TU=+25°C） |
|
设置 |
|
|
按转元件 |
BluePilot用于设置切换距离 |
|
IO-Link |
用于设置传感器参数和Smart Task（智能任务）功能 |
|
显示 |
|
|
LED蓝色 |
BluePilot：触发感应距离指示 |
|
LED绿色 |
状态指示灯，持续接通：上电，闪烁：IO-Link 模式 |
|
LED黄色 |
光接收状态，持续接通：物体存在，持续断开：物体不存在 |
|
机械参数 |
|
|
设计构造 |
方形 |
|
尺寸(宽x高x深) |
24.6mmx82.5mmx53.3mm |
|
接口 |
插头，M12，4针 |
|
材料 |
|
|
外壳 |
塑料, VISTAL® |
|
前镜 |
塑料, PMMA |
|
插头 |
塑料, VISTAL® |
|
重量 |
大约80g |
|
固定螺钉的最大拧紧力矩 |
1.3Nm |
W26光电传感器最大物体距离是500-60000mm，最小物体距离是0-250mm。
W26光电传感器核心优势
机身自带检测距离可视化指示，也可通过IO-Link查看，操作便捷。
PinPoint高亮度光点搭配蓝色指示灯，光束可快速对准反光板、接收端或被测物体。
搭载创新检测技术与耐用光学组件，检测性能稳定。
Sick光电传感器功能提升设备运行效率、流程透明度，支持预测性维护。
金属外壳一体式防爆款，满足3D/3G防爆等级，适配爆炸危险区域。
紧凑型光电传感器W26特点
- BluePilot：光学对准辅助设备、支持旋钮调节检测距离（自带距离指示灯），也可通过IO-Link完成设置
- PinPoint LED：高亮红色发射指示灯
-技术：双瞳技术、光斑尺寸识别技术
-增强型检测功能、IO-Link、诊断
-符合类别3D/3G标准的传感器
W26系列光电传感器优势详解
1.利用BluePilot实现简便快捷的传感器对准
镜反射式光电传感器与对射式光电传感器，蓝色LED对准辅助设备可加速传感器和反光板以及发射器和接收器的理想对准，瞬间即可识别出脏污或振动导致的功能可靠性变化。

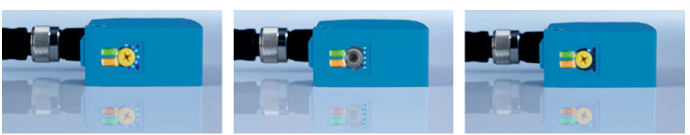

漫反射式光电传感器开关，根据物体类型的不同选择恰当的模式-仅需旋转调节旋钮。
镜反射式光电传感器适合检测透明物体，旋转旋钮即可匹配被测物体工况。
全新BluePilot操作体系不仅能节省设备调试时间，还可通过故障提前预警，避免生产中断。
2.坚固耐用，性能稳定

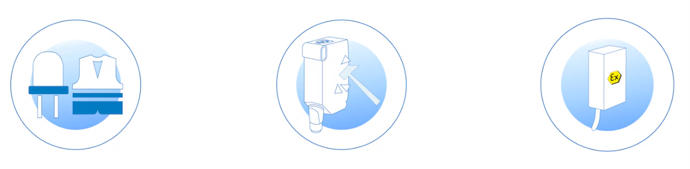

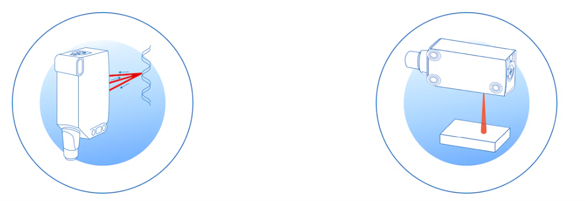

W26系列光电传感器在使用时稳牢坚固。使用OptoFilter可以让传感器看到它们必须看到的一切：可以抵御LED照明、警示背心的反射和去极化物体的影响。对于不平坦、发光、镜面反射甚至深黑色的物体，双瞳技术可保障设备稳定运行。一个传感器包含两个接收单元，确保了检测的可靠性。得益于前景抑制功能，W26光电传感器可以可靠地检测超薄、弱反光、反光及表面不平整的物体。
由于采用了OptoFilter，Sick光电传感器具有很高的环境光抗扰度。低成本光电传感器配备超坚固VISTAL外壳，甚至可以承受极端负荷。W26光电传感器设备符合3D/3G类别并可用于“22区：非导电粉尘”和“2区”的爆炸危险区。
智能传感，实现高效设备通讯
智能传感器为每条生产链提供不可或缺的数据输入。其可支持动态、实时优化及自行组织的工业流程。Smart
Sensor W16和W26低成本光电传感器检测真实情况，生成和接收远超传统开关信号或被测流程量的数据和信息。
基本逻辑：与触发传感器的逻辑连接和开关信号的延迟可任意设置。借助Smart Task“测量时间”和“消除抖动”实现时间测量和消除抖动。带Smart Task“计数器”和“消除抖动”的W26光电传感器可计数并评估检测信号。通信和数据的高效处理确保了流程中的结构简洁，带来了成本优势。
W26光电传感器畅销型号
W26光电传感器有对射式传感器、漫反射传感器和镜反射式传感器三个系列，总共有65个型号，其中Sick光电传感器畅销型号有6种。
|
型号 |
订货号 |
工作原理 |
光源种类 |
物体感应距离 |
开关量输出 |
接口 |
|
WTB26P-24161120A00 |
1218666 |
漫反射，北京抑制 |
可光红光 |
30-1600mm |
反向脉冲：PNP/NPN |
插头M12，4针 |
|
WTB26I-24161120A00 |
1218667 |
漫反射，背景抑制 |
红外线 |
30-2000mm |
反向脉冲：PNP/NPN |
插头，M12，4 针 |
|
WLA26P-24162100A00 |
1218664 |
镜反射，无反射镜 |
可见红光 |
0-18000mm |
反向脉冲：PNP/NPN |
插头，M12，4针 |
|
WSE26P-24162100A00 |
1088335 |
对射式 |
可见红光 |
0-60000mm |
反向脉冲：PNP/NPN |
插头，M12，4针 |
|
WLA26P-24862130A00 |
1115760 |
镜反射，无反射镜 |
可见红光 |
0-18000mm |
PNP |
插头，M12，4针 |
|
WTS26P-24161120A00 |
1218668 |
漫反射，背景抑制 |
可见红光 |
10-1000mm |
反向脉冲：PNP/NPN |
插头，M12，4针 |
