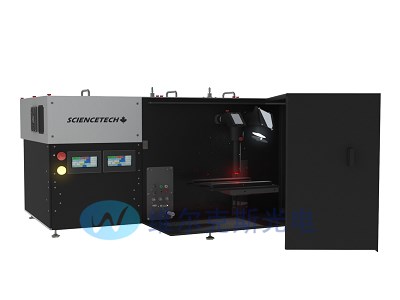

加拿大Sciencetech 的QE/IPCE量子测量系统，能够实现自动控制测量QE（外量子效率、内量子效率）、IPCE（光谱响应）、反射率和IV参数曲线。PTS-2-IQE太阳能量子测量系统软件的功能包括：自动控制IV 曲线、开路电压、短路电流、填充系数、电池效率等参数等的测量。QE测量系统的设计符合ASTM IEC等相关标准。
所属品牌： 加拿大Sciencetech
负责人：陈工
联系电话： 13418906712 电子邮箱： chenpeng@welloptics.cn
Sciencetech厂家QE/IPCE量子效率测量系统的有2大卖点，一是既可以测量量子效率（EQE和IQE)、光谱响应(IPCE)、又可以测量IV参数（开路电压、短路电流、填充系数、电池效率等参数）。二是市场上几乎没有厂家同时选用相对高端的源表Keithley 2400以及Standford 锁相放大器。
加拿大Sciencetech公司的PTS-2-IQE量子效率测试系统可用于内部和外部量子效率测量（内量子效率和外量子效率），适用于250-2500nm波长范围，采用Czerny-Turner设计，具有可调节带通 0.2 to 24nm(1200 l/mm光栅)的功能。PTSQE/IPCE量子效率测量系统包括波长可调光源，偏置光源，探测器，测量系统和软件等多个部分，能够很方便友好的实现量子效率、IPCE、光谱响应等测量。IPCE是光电转换效率的缩写，其英文全称monochromatic incident photon-to-electron conversion efficiency。
PTS-2-IQE量子效率测试系统标准配置搭配AAA级太阳光模拟器，150W氙弧灯光源，25x25mm的辐照面积。其测量系统部分使用Keithley 2400源表，最大读数20 W, 200V , 1A2。
QE/IPCE量子效率测量系统特点：
- 光谱范围 250-2500 nm
- 150W 氙弧灯
- Keithley 2400 源表
- 斯坦福 SR810 锁相放大器
- 样品室采用防杂光屏蔽暗箱
- 用户可选的偏置电压
- 手动控制快门
QE/IPCE量子效率测量系统具有以下测量功能：
- 光伏检测
- IV 伏安特性测量
- 光谱响应、外部和内部量子效率
- 光电导性测量
QE/IPCE量子效率测量系统的规格参数：
|
波长可调光源 |
|
● 150 W 短弧氙灯, 平均寿命1200 小时 (1) |
|
● 250 - 2500 nm 调节/扫描范围 (氙灯) |
|
● Czerny-Turner设计，具有可调节带通 0.2 to 24 nm (1200 l/mm 光栅) |
|
● 转塔式自动三光栅系统 (包括 2 个光栅) |
|
● 可调光束尺寸 (使用标准光学元件时最小直径2.5mm) |
|
● 包括带涂层的硬质等级排序滤光片 |
|
偏置光源 |
|
● 150 W 短弧氙灯, 平均寿命 1200 小时 (1) |
|
● 辐照面积 25x25mm AAA等级, (ASTM E927-19) 太阳模拟器 |
|
● 包括已安装的 AM1.5G 滤光片 + 附加的滤光片槽. |
|
参考探测器 |
|
● 带石英窗口的宽带热释电探测器 |
|
● 校准范围 250 - 2500 nm |
|
测量系统 |
|
● Keithley 2400源表 , 最大读数20W, 200V , 1A2 |
|
● 电压准确度0.015% 和电流准确度 0.22% |
|
● 100个IV点的测量时间是44秒 |
|
● 电压偏置用户可设定范围 ±10V |
|
● 斯坦福锁相放大器SR800系列 (LIA-810) |
|
● 斩波器 4-200Hz （3） |
|
● 标准自动时间常数特征 |
|
● 通过测量材料反射率（已包括硬件）来测量内部量子效率，波长范围300-1100nm. |
|
● 升级版可提供温度控制功能 （4） |
|
● 升级版可提供 DC 测量模式（5） |
|
软件和接口 |
|
● 现代风格的软件, 完全用.NET重新编程 |
|
● 与Windows 7, 10 , 32/64位系统兼容 |
|
● 数据文件可以输出保存为 ASCII格式 |
|
● 包括已经预先配置和测试好的控制电脑 |
|
● 内置微控制器开关，可以自动监控信号 |
|
● 1 USB端口 |
|
● 1 IEC 60320 C14电源插口 |
|
适用标准 |
|
● 所有系统都提供用户设置和安装清单 |
|
● 质量控制报告包括全套测试结果 (校准, 频谱响应度, 量子效率和IV特性) |
|
● 包括了用于校准的测试电池 (SCI-REF-NL) |
|
● 详细用户说明用于软件和硬件的操作 |
|
● 设计符合ASTM E 1021-15 , ASTM E948, IEC 60904-8, IEC 60904-I 等相关标准 |
|
电源 |
|
● 单相，可配置成230 VAC，50 Hz 或 110 VAC，60 Hz |
备注:
(1) 也可提供其它种类的灯用于定制化系统
(2) 升级版有更多量程可选
(3) 0-50Hz 的 CH-60斩波器可选
(4) 添加 SCI-SCC3-TE cell chuck
(5) DC模式
QE/IPCE量子效率测量系统的软件
PTS-2-IQE 系统提供了配套的SciPV 软件。 SciPV已经在 .NET 框架中重新编程，可以提供一种极佳的用户体验和先进的功能
SciPV 软件特征
- 自动控制光谱响应、外部量子效率、内部量子效率和反射率的测量。
- 采集的数据和自动控制的日志存储成ASCII格式。
- 自动控制IV 曲线、开路电压Voc、 短路电流Isc、分流电阻Rshunt、串联电阻Rs、最大输出功率Pmax、 填充系数FF和电池效率的测量。
测量模式升级选件:
- 添加 DC-MODE（直流模式）选件用于测量不能采用斩波单色光束测量的样品。
- 添加 SCI-SCC3-TE 测量样品台用于DUT 温度监测和控制。
- 添加 IV-MUX 配件用于把4线测量多路复用到最多6台设备
QE/IPCE量子效率测量系统 可选配件：
SCI-REF-NL：一个简单的安装在PCB上的太阳能电池, 作为参比电池。没有负载电阻。
SCI-REF-Q：校准的参考电池, 熔融石英窗口, 不能溯源NIST和NREL.
SC-LT-Q：校准的参考电池, 熔融石英窗口, 可以溯源NIST和NREL.
SCP-2T：探针装置, 2 探针, 钨针尖Kelvin探针(也可提供其它种类探针)
SCI-SCC3-TE：3.5 x 3.5” 太阳能电池样品台, 热电冷却, 计算机控制, 可接真空(也可提供无冷却版本)
SCI-SCC3-L-B：3.5" x 3.5" 太阳能电池样品台, 液体冷却, 背接触式(也可提供无冷却版本, SCC3-B)
IV-MUX：4线测量多路复用到6台设备，与 PTS集成在一起。
SCC-VP：设计用来与 Sciencetech’s SCC系列样品配套使用的真空泵。10psi真空 用于小的太阳能电池样品。
SCC-VPME1：一款用于固定大太阳能电池的大功率真空泵, 而且具有45db的极低噪音。
