作者：维尔克斯 时间：2025-8-13 14:53:28

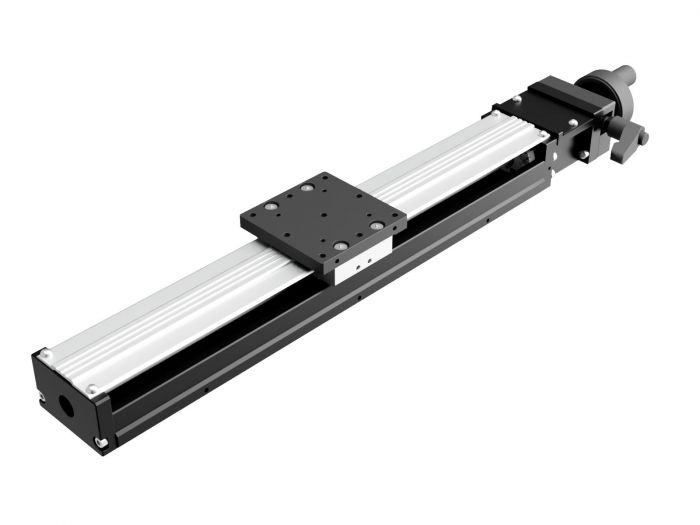

西格玛光机（OptoSigma）新推出的TSO系列，是一款易于操作的手动大行程位移平台。该系列产品巧妙地结合了长距离位移调整与精密定位两大核心功能。其行程提供120mm和220mm两种选择，并支持水平或垂直安装，以适应多样化的应用需求。目前该系列已发布TSO-601M和TSO-602M两款型号。
西格玛光机的TSO系列大行程位移平台的TSO-601M为120mm行程的易操作型手动大行程位移平台，TSO-602M为220mm行程的易操作型手动大行程位移平台。TSO系列长行程位移台具有以下特点：
- 手轮操作时存在适度的阻尼感，既能实现顺滑移动，也容易做到1μm左右的微调。
- 手动易操作型长行程位移平台垂直安装使用时，不发生自动下滑的最大载荷可达3kg，很容易单手操作手轮。
- 手动易操作型长行程位移平台定位完成后，可使用手轮旁边的锁紧手柄方便地实现锁紧。

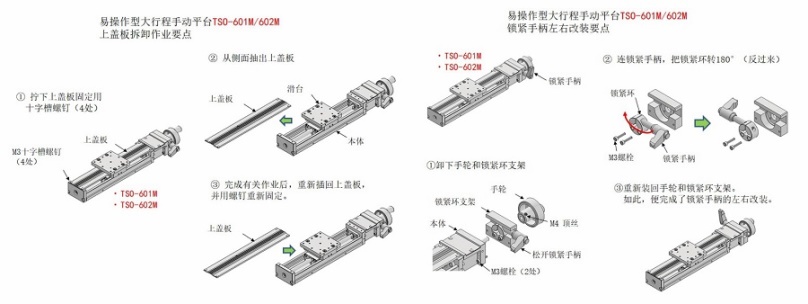

- 用户可根据使用要求，自行更改锁紧手柄的安装方向，方便操作。
|
型号 |
TSO-601M |
TSO-602M |
|
台面尺寸 |
60×60 mm |
60×60 mm |
|
行程 |
120mm |
220 mm |
|
螺距 |
2 mm |
2 mm |
|
主要材料 |
钢 |
钢 |
|
表面处理 |
亚光黑漆 |
亚光黑漆 |
|
承载能力 |
196N(20.0 kgf) |
196N(20.0 kgf) |
|
承载能力/垂直安装 |
98N(10.0 kgf) |
98N(10.0 kgf) |
|
承载能力/夹钳释放 |
29.4N(3.0 kgf) |
29.4N(3.0 kgf) |
|
最大承载力矩/俯仰 |
46N・m |
46N・m |
|
最大承载力矩/偏摆 |
51N・m |
51N・m |
|
最大承载力矩/转动 |
34N・m |
34N・m |
|
平行度 |
15μm |
15μm |
|
自重 |
1.45kg |
1.85kg |
OptoSigma西格玛光机TSO系列长行程位移台在使用的时候需要注意：
- 垂直安装使用时，为避免自动下滑，在锁紧手轮前请不要松手（即，请握住手轮）。
- 手轮略低于平台的安装面，所以，在安装时，可考虑垫上底板（TSO-60BP1）等，规避机械干涉。
假如需要定制OptoSigma西格玛光机移动范围120mm或220mm以外的TSO系列同类易操作型大行程手动平台，欢迎垂询。
