TSO系列手动易操作型长行程位移平台配件，TSO-60BP，TSO-60ST1，TSO-60SC1，西格玛光机

本文将介绍各配件的安装位置及用途，方便您进行易操作型手动大行程位移平台配件和TSO系列大行程位移平台的选购。为提升TSO系列手动长行程位移平台的使用便捷性与功能性，西格玛光机同步推出了配套的专用附件。这些附件旨在帮助客户轻松构建各种定位系统，具体包括：用于位置读数的刻度尺（TSO-60SC1）、用于稳固安装的底板（TSO-60BP）、用于设定行程范围的机械限位套件（TSO-60ST1）、用于构建XY二维系统的连接板（TSO-60SP），以及用于搭建Z轴垂直系统的立式连接板（TSO-60BR-Z）。

各手动易操作型长行程位移平台配件与TSO系列大行程位移平台搭配：

- 使用XY轴组合用连接板（TSO-60SP）和Z轴立式连接板(TSO-60BR-Z）可方便地搭建XYZ轴平台。

- 使用手动易操作型长行程位移平台配件，底板（TSO-60BP）可方便地固定到光学平台等上面去。

- 另外，还可选购刻度尺（TSO-60SC1）和机械限位套件（TSO-60ST1），更方便使用。

各种西格玛光机TSO系列易操作型手动大行程位移平台配件的安装说明:

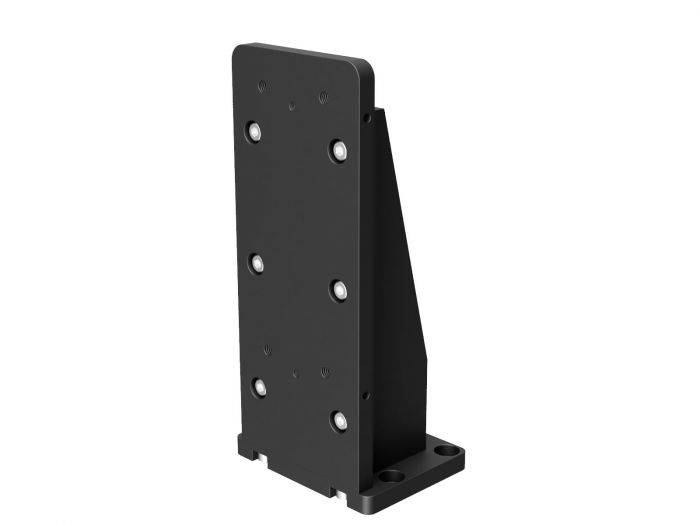

Z轴立式连接板TSO-60BR-Z：

Z轴立式连接板的主要材料是铝合金。通过使用易操作型大行程手动平台（TSO-601M/TSO-602M）的4个沉孔，和Z轴立式连接板（TSO-60BR-Z）连接。Z轴立式连接板（TSO-60BR-Z）的底部适用于25mm孔距M4螺孔的安装面（平板或光学平台等）。此外，将Z轴立式连接板（TSO-60BR-Z）的底面，安装到易操作型大行程手动平台（TSO-601M/602M）的滑台上，可组成XZ轴平台。TSO-60BR-Z的侧面和背面的M3螺孔可用于固定其他需要的零部件，需要注意的是组装易操作型大行程手动平台（TSO-601M/TSO-602M）和Z轴立式连接板（TSO-60BR-Z）时，需要临时卸掉上盖板。

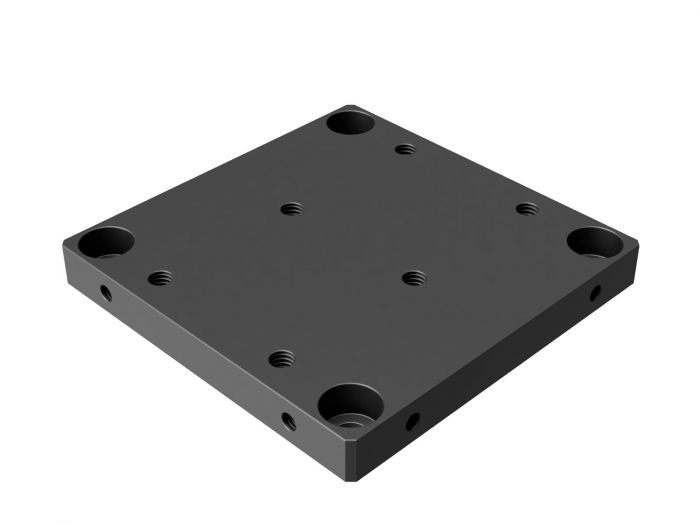

XY轴组合用连接板TSO-60SP：

XY轴组合用连接板TSO-60SP的主要材料为铝合金，表面做黑色氧化处理。XY轴组合用连接板和易操作型大行程手动平台（TSO-601M/602M）的台面是同样尺寸(60mm×60mm)。TSO-60SP底板侧面的M3螺孔可用于固定其他需要的零部件。跟Z轴立式连接板一样，组装易操作型大行程手动平台（TSO-601M/TSO-602M）和XY轴组合用连接板（TSO-60SP）时，需要临时卸掉上盖板。

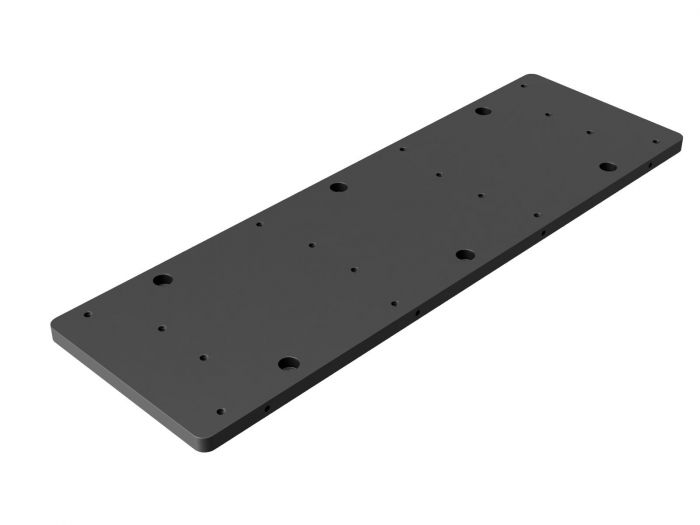

西格玛光机底板TSO-60BP：

底板TSO-60BP适用于25mm孔距M4螺孔的安装面（平板或光学平台等）。因为厚度为7mm，易操作型大行程手动平台（TSO-602M）的手轮就不再会接触平台安装面了。底板（TSO-60BP2）上加工了M4用沉孔，还备有M4螺孔，方便选用不同的固定办法且底板侧面的M3螺孔可用于固定其他需要的零部件。

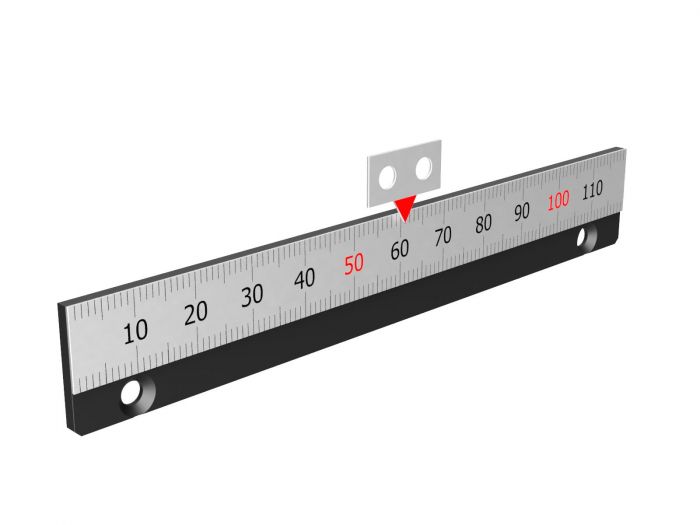

西格玛光机刻度尺TSO-60SC1：

刻度尺TSO-60SC1是目视确认易操作型大行程手动平台（TSO-601M）的滑台位置用刻度尺。刻度尺全长120mm、刻线间隔1mm。将刻度尺的刻线部分安装到易操作型大行程手动平台（TSO-601M）的侧面，同时将位置指示板安装到滑台的侧面。平台的左侧和右侧，都准备了同样规格的安装孔，可任意选择安装位置。其刻度值可大致判断滑台的当前位置。

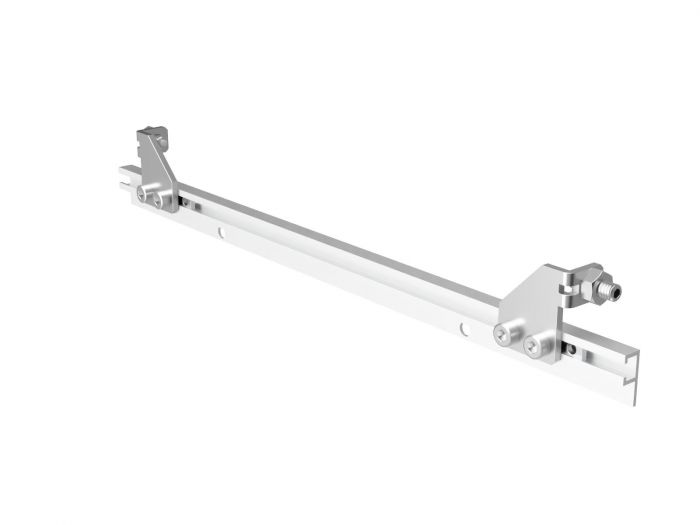

机械限位套件TSO-60ST1：

机械限位套件TSO-60ST1是限制易操作型大行程手动平台（TSO-601M）的移动范围（前方和后方两端）的机械限位套件。可以加装到易操作型大行程手动平台（TSO-601M）的侧面使用。平台的左侧和右侧，都准备了同样规格的安装孔，可任意选择安装位置。前方和后方，各有1个限位挡块。位置微调用螺杆端面还装了缓冲材。需要注意的是，包含手轮操作等的合力不能超过20kg。否则，有可能会损坏机械限位套件。
