如何选择ARTRAY高动态范围短波近红外相机，关键参数与场景适配解析

短波近红外相机是一种专为900-1700纳米波段成像而设计的光电设备。其核心特性在于能够探测并记录人眼视觉无法感知的短波近红外光谱信息。这一独特的探测能力，使其在众多需要超越可见光限制的专业应用领域中，具备了不可替代的技术优势。短波红外成像技术基于半导体材料的光电效应，当近红外光子撞击传感器时会产生电子-空穴对，这些电荷被收集并转换为电信号，最终形成数字图像。

选择短波近红外相机时需要优先考虑分辨率和帧率的平衡，在高对比度需求应用场景中，动态范围（Dynamic Range, DR）的计算是评估InGaAs相机成像质量的关键参数，宽动态范围多适用于高对比度场景。选择合适的短波近红外相机需要综合考虑技术参数、应用需求、预算限制和未来扩展性等多方面因素。

实际应用中的注意事项：

       曝光时间的影响：短曝光（<10ms）可忽略暗电流，但长曝光需依赖制冷。

       位深限制：即使ADC位深较高（如16位），实际动态范围可能受传感器性能限制。

       信噪比（SNR）关联：动态范围与SNR密切相关，高SNR（如>10 dB）通常对应更优的DR。

       案例参考：

       半导体检测：需高动态范围（如80 dB以上）时，选择满井容量≥30,000 e⁻、读取噪声≤1 e⁻的背照式sCMOS相机，并通过直方图法校准DR。

       低光成像：若光子散粒噪声主导（如荧光显微镜），优先提升QE而非仅降低读取噪声。

不同应用场景下的相机选择策略:

       在工业检测应用中，选择短波近红外相机时需要优先考虑分辨率和帧率的平衡。对于静态或慢速移动物体的高精度检测，如半导体缺陷识别，应选择高分辨率相机（如640×512或更高）；而对于快速生产线上运动物体的检测，则需要确保足够的帧率（通常100fps以上）。接口类型建议选择高速接口如Camera Link或CoaXPress以保证数据传输不成为瓶颈。灵敏度在此类应用中也很关键，特别是检测微弱信号时，应选择量子效率高（最好在70%以上）的相机型号。

       农业监测应用对短波近红外相机有特殊要求。由于需要在自然光条件下工作，相机应具备良好的动态范围以应对光照变化。特定的水分监测应用需要相机在1450nm附近有高灵敏度。考虑到户外使用的环境，相机的坚固性和温度稳定性也很重要。医疗成像应用则更注重相机的灵敏度和低噪声性能，因为需要检测微弱的生物组织信号。此外，医疗认证和安全性也是必须考虑的因素。在这些应用中，软件支持同样重要，需要确保有相应的图像处理和分析工具可用。

选择短波近红外相机的关键参数解析：

       波长范围是选择短波近红外相机时首要考虑的参数。典型的短波近红外相机覆盖900-1700纳米范围，但不同应用可能需要特定的波段。例如，农业监测通常关注水分吸收波段（1450纳米附近），而硅晶圆检测则需要能探测1200纳米以上的相机。灵敏度是另一个关键指标，通常用量子效率（QE）表示，高QE意味着相机能更有效地将光子转换为电子，在低光条件下表现更好。分辨率决定了图像的细节程度，需要根据检测对象的尺寸和要求的精度来选择，常见的分辨率从320×256到1280×1024不等。

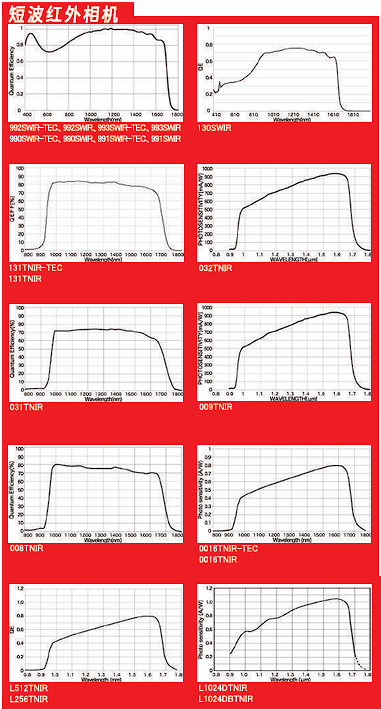

图：ARTRAY近红外相机量子效率图

ARTRAY近红外相机帧率对于动态过程的捕捉至关重要，高速应用可能需要每秒数百帧的InGaAs相机。接口类型影响数据传输速度和系统集成难度，ARTRAY相机常见的有GigE、USB3.0和Camera Link等。此外，制冷方式（非制冷或TE制冷）会影响暗电流和长时间曝光性能，而动态范围和位深则决定了图像的质量和后期处理空间。这些参数需要根据具体应用场景进行权衡，例如高速生产线检测可能需要牺牲一些分辨率来换取更高的帧率。

如何计算动态范围参数:

       在高对比度需求应用场景中，动态范围（Dynamic Range, DR）的计算是评估InGaAs相机成像质量的关键参数。动态范围反映了相机同时捕捉强信号和弱信号的能力，其计算需结合满阱容量、噪声水平等多个因素。

       动态范围的基本定义与公式：

       动态范围通常定义为 满井容量（Full Well Capacity, FWC） 与 总噪声（Total Noise） 的比值，单位为分贝（dB）或线性比例。公式如下：

其中：

       满阱容量：单个像素在饱和前能存储的最大电荷量（单位：电子，e⁻）。

       总噪声：包括读取噪声（Read Noise）、暗电流噪声（Dark Current Noise）和光子散粒噪声（Photon Shot Noise）的平方和开方：

高对比度场景下的动态范围优化：

       在SWIR高对比度场景中（如同时存在极亮和极暗区域），需重点关注：

       满阱容量的提升：大像素尺寸（如6.5μm以上）可增加满井容量，从而提高动态范围。例如，背照式传感器的满井容量通常优于前照式。

噪声控制：

       读取噪声：科学级CMOS相机的读取噪声可低至1.0 e⁻，而CCD可能达6-10 e⁻。

       暗电流噪声：通过制冷（如-25°C至-45°C）可显著抑制暗电流，尤其在长曝光（>1秒）时效果明显。

       光子散粒噪声：由信号本身产生（ Signal ），无法完全消除，但高量子效率（QE）传感器可提升信噪比。

       计算方法示例：

Max方法（简单但易受噪声影响）

直接取信号最大绝对值作为动态范围上限，适用于对称量化场景：

缺点：易受异常值（如噪声峰值）干扰

总结：

选择合适的短波近红外相机需要综合考虑技术参数、应用需求、预算限制和未来扩展性等多方面因素。随着技术的进步，短波近红外相机正朝着更高分辨率、更高灵敏度、更小体积和更低成本的方向发展。新兴技术如量子点传感器有望进一步提升性能，而人工智能算法的集成将简化图像分析流程。在选择相机时，既要满足当前需求，也应适当考虑技术的前瞻性。
