作者：维尔克斯 时间：2025-9-5 9:49:06
高能量Nd:YAG激光器是工业与科研领域的关键光源，通过倍频、调Q等技术，可输出1064nm基频光及其532nm、355nm、266nm等谐波波长的高质量光束。在激光系统构建与光束传输中，高功率激光反射镜的性能至关重要。本文旨在对美国CVI Laser Optics公司产品线中，专为高能量Nd:YAG激光器设计的高功率反射镜，对其命名规则进行系统性梳理与解析。
高能量Nd:YAG激光镜型号含义解释
为了能够快速从CVI高能量Nd:YAG激光镜标准品中对所需要的型号进行快速的查找，此处先对CVI高能量Nd:YAG激光镜的产品型号的含义进行解读。

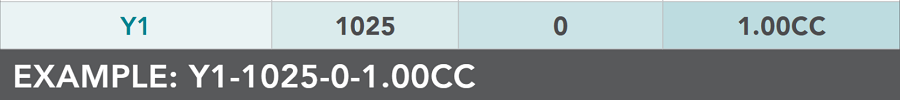

上图为CVI的高功率Nd:YAG/Nd:YLF激光反射镜的型号示例。
（1）其中第一项Y1为高功率Nd:YAG/Nd:YLF激光反射镜的波长型号，Y1代表着标准的高功率Nd:YAG激光器输出波长，此外。除了Y1以外，高功率Nd:YAG/Nd:YLF激光反射镜型号还分为Y2，Y3，Y4，Y5分别对应着二次谐波（532 nm），三次谐波（355nm），四次谐波（266nm）,五次谐波（213nm）。
（2）第二项中的1025为对应反射镜的尺寸，可以分为10和25进行解读。10代表着镜片的尺寸为1.0英寸，也就是25.4mm。而25代表了镜片的厚度为0.25英寸，也就是6.35mm。
（3）第三项代表了设计时的光束入射角，一般是0°和45°，用户可以根据使用情况进行选择。
（4）第四项代表了面型，没有标注第四项的型号属于平面镜片，标注了CC的属于平面-凹面镜片，标注了CX的属于平面-凸面镜片，其中平面镜和平面-凹面镜比较常用，面型前面的数字代表了对应曲面的曲率半径大小单位是m。因此0.10代表了曲率半径为0.1m。
高功率Nd:YAG激光反射镜规格
美国CVI Laser Optics公司的CVI反射镜产品中：高功率Nd:YAG激光反射镜的镜片主要的优势在于其加工的精度和耐久性，同时Nd:YAG激光线反射镜的损伤阈值也同样有着不错的参数。下面将美国CVI Laser Optics的CVI反射镜列表中的Nd:YAG激光线反射镜的主要规格参数进行了整理，方便客户进行参考。
|
Nd:YAG激光线反射镜规格 |
|
|
基材材料 |
标准等级康宁79801-D (熔融石英) |
|
直径公差 |
直径公差:+0/-0.25 mm |
|
厚度公差 |
±0.25mm |
|
楔形度（平面基材） |
≤5弧分 |
|
同心度（球面基材） |
±0.05mm |
|
半径公差（球面基材） |
±0.5% |
|
倒角（d≤50.8mm） |
腿宽0.35mm（在角度为45°时） |
|
倒角（d＞50.8mm） |
腿宽0.85mm（在角度为45°时） |
|
S1面型精度 |
＜x/10 p-v @ 633nm |
|
清晰孔径范围 |
≥中心直径的85% |
|
反射率 |
R≥99.9% @ 0° R≥99.6% @ 45°，P-Pol R≥99.9% @ 45°，UNP R≥99.9% @ 45°，S-Pol |
|
损伤阈值（脉冲光） |
25焦耳/平方厘米，20ns，20Hz @ 1064nm 25焦耳/平方厘米，20ns，20Hz @ 532nm 15焦耳/平方厘米，20ns，20Hz @ 355nm 10焦耳/平方厘米，20ns，20Hz @ 266nm |
客户想对CVI反射镜进行定制时，可以对按照以上的命名规则对设备进行初步的型号命名。例如：客户想定制CVI激光反射镜，CVI激光反射镜使用的波段为355nm，CVI反射镜的光束入射角是30°，CVI激光反射镜的面型是平面-凸面镜，CVI反射镜尺寸为25.4mm（1英寸），厚度为9.40mm。以下便是用户的适配型号。
355nm波段对应的是3次谐波，也就是Y3，平面-凸面类型的编号是CX，CVI反射镜尺寸编号为10，厚度编号为37，入射角为30°。整理可得，用户想定制的型号为Y3-1037-30-CX。当用户确定好型号想定制的型号后，便可以咨询厂家是否能对该规格的镜片进行定制和量产。厂家也同样会对该规格进行评估，报价和生产周期。
