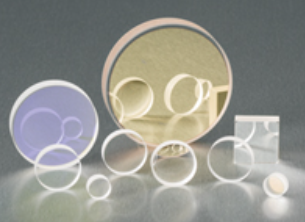

高能量Nd:YAG激光镜因其适用于高能量Nd:YAG激光器，其中Y5/4/3/2/1-1025-0这四个型号被广泛应用于产线和实验室中。CVI Laser Optics以其卓越的反射率和高激光损伤阈值而享有盛誉。其高功率Nd:YAG/Nd:YLF激光反射镜凭借出色的光学精度与可靠的实验表现，获得了业界的广泛认可。鉴于高功率Nd:YAG激光器可通过倍频或调Q技术输出多种中心波长，应用场景极为丰富，本文旨在对CVI公司旗下的Nd:YAG激光线反射镜系列产品，进行系统性的参数梳理与型号汇总。
高功率Nd:YAG激光反射镜标准品列表如下：
|
适用波长 |
型号 |
面型 |
AOI（deg） |
尺寸(mm) |
厚度（mm） |
曲率半径（m） |
|
1064nm |
Y1-0525-0 |
平面 |
0 |
12.7 |
6.35 |
- |
|
1064nm |
Y1-0525-0-0.10CC |
平面-凹面 |
0 |
12.7 |
6.35 |
0.10 |
|
1064nm |
Y1-0525-0-0.50CC |
平面-凹面 |
0 |
12.7 |
6.35 |
0.50 |
|
1064nm |
Y1-0525-0-1.00CC |
平面-凹面 |
0 |
12.7 |
6.35 |
1.00 |
|
1064nm |
Y1-0525-45 |
平面 |
45 |
12.7 |
6.35 |
- |
|
1064nm |
Y1-1025-0 |
平面 |
0 |
25.4 |
6.35 |
- |
|
1064nm |
Y1-1025-0-0.10CC |
平面-凹面 |
0 |
25.4 |
6.35 |
0.10 |
|
1064nm |
Y1-1025-0-0.25CC |
平面-凹面 |
0 |
25.4 |
6.35 |
0.25 |
|
1064nm |
Y1-1025-0-0.30CX |
平面-凸面 |
0 |
25.4 |
6.35 |
0.30 |
|
1064nm |
Y1-1025-0-0.50CC |
平面-凹面 |
0 |
25.4 |
6.35 |
0.50 |
|
1064nm |
Y1-1025-0-0.50CX |
平面-凸面 |
0 |
25.4 |
6.35 |
0.50 |
|
1064nm |
Y1-1025-0-0.75CC |
平面-凹面 |
0 |
25.4 |
6.35 |
0.75 |
|
1064nm |
Y1-1025-0-1.00CC |
平面-凹面 |
0 |
25.4 |
6.35 |
1.00 |
|
1064nm |
Y1-1025-0-1.00CX |
平面-凸面 |
0 |
25.4 |
6.35 |
1.00 |
|
1064nm |
Y1-1025-0-1.50CC |
平面-凹面 |
0 |
25.4 |
6.35 |
1.50 |
|
1064nm |
Y1-1025-0-10.0CC |
平面-凹面 |
0 |
25.4 |
6.35 |
10.00 |
|
1064nm |
Y1-1025-0-2.00CC |
平面-凹面 |
0 |
25.4 |
6.35 |
2.00 |
|
1064nm |
Y1-1025-0-3.00CC |
平面-凹面 |
0 |
25.4 |
6.35 |
3.00 |
|
1064nm |
Y1-1025-0-5.00CC |
平面-凹面 |
0 |
25.4 |
6.35 |
5.00 |
|
1064nm |
Y1-1025-45 |
平面 |
45 |
25.4 |
6.35 |
- |
|
1064nm |
Y1-1537-45 |
平面 |
45 |
38.1 |
9.40 |
- |
|
1064nm |
Y1-2037-0 |
平面 |
0 |
50.8 |
9.40 |
- |
|
1064nm |
Y1-2037-45 |
平面 |
45 |
50.8 |
9.40 |
- |
|
1064nm |
Y1-3050-0 |
平面 |
0 |
76.2 |
12.70 |
- |
|
1064nm |
Y1-3050-45 |
平面 |
45 |
76.2 |
12.70 |
- |
|
1064nm |
Y1-4050-0 |
平面 |
0 |
101.6 |
12.70 |
- |
|
1064nm |
Y1-4050-45 |
平面 |
45 |
101.6 |
12.70 |
- |
|
532nm |
Y2-0525-45 |
平面 |
45 |
12.7 |
6.35 |
- |
|
532nm |
Y2-1025-0 |
平面 |
0 |
25.4 |
6.35 |
- |
|
532nm |
Y2-1025-0-0.30CX |
平面-凸面 |
0 |
25.4 |
6.35 |
0.30 |
|
532nm |
Y2-1025-0-0.50CC |
平面-凹面 |
0 |
25.4 |
6.35 |
0.50 |
|
532nm |
Y2-1025-0-10.0CC |
平面-凹面 |
0 |
25.4 |
6.35 |
10.0 |
|
532nm |
Y2-1025-45 |
平面 |
45 |
25.4 |
6.35 |
- |
|
532nm |
Y2-1537-45 |
平面 |
45 |
38.1 |
9.40 |
- |
|
532nm |
Y2-2037-0 |
平面 |
0 |
50.8 |
9.40 |
- |
|
532nm |
Y2-2037-45 |
平面 |
45 |
50.8 |
9.40 |
- |
|
532nm |
Y2-3050-0 |
平面 |
0 |
76.2 |
12.70 |
- |
|
532nm |
Y2-3050-45 |
平面 |
45 |
76.2 |
12.70 |
- |
|
532nm |
Y2-4050-45 |
平面 |
45 |
101.6 |
12.70 |
- |
|
355nm |
Y3-0525-45 |
平面 |
45 |
12.7 |
6.35 |
- |
|
355nm |
Y3-1025-45 |
平面 |
45 |
25.4 |
6.35 |
- |
|
355nm |
Y3-1537-45 |
平面 |
45 |
38.1 |
9.40 |
- |
|
355nm |
Y3-2037-45 |
平面 |
45 |
50.8 |
9.40 |
- |
|
355nm |
Y3-3050-45 |
平面 |
45 |
76.2 |
12.7 |
- |
|
355nm |
Y3-4050-45 |
平面 |
45 |
101.6 |
12.7 |
- |
|
266nm |
Y4-0525-45 |
平面 |
45 |
12.7 |
6.35 |
- |
|
266nm |
Y4-1025-45 |
平面 |
45 |
25.4 |
6.35 |
- |
|
266nm |
Y4-1537-45 |
平面 |
45 |
38.1 |
9.40 |
- |
|
266nm |
Y4-2037-45 |
平面 |
45 |
50.8 |
9.40 |
- |
|
266nm |
Y4-3050-45 |
平面 |
45 |
76.2 |
12.7 |
- |
|
266nm |
Y4-4050-45 |
平面 |
45 |
101.6 |
12.7 |
- |
|
213nm |
Y5-0525-45 |
平面 |
45 |
12.7 |
6.35 |
- |
|
213nm |
Y5-1025-45 |
平面 |
45 |
25.4 |
6.35 |
- |
CVI反射镜Y1/Y2/Y3/Y4/Y5-1025-0这四款是比较常用的款式，CVI反射镜Y1/Y2/Y3/Y4/Y5-1025-0中Y5/4/3/2/1-1025-0分别对应了1064nm，532nm，355nm，266nm，213nm。Y1/Y2/Y3/Y4/Y5-1025-0的10和25这两个编号对应了CVI反射镜的大小和厚度规格。除了以上CVI公司的高功率Nd:YAG激光反射镜标准品以外，CVI Laser Optics还能在高功率Nd:YAG/Nd:YLF激光反射镜基础上为客户定制不同入射角，厚度，反射率的高功率Nd:YAG激光反射镜。让客户拥有更合适的实验与生产的高功率Nd:YAG/Nd:YLF激光反射镜。CVI公司的高功率Nd:YAG激光反射镜采用标准等级的康宁79801-D (熔融石英)基材材料，客户可以根据该材料对自己的订制品高能量Nd:YAG激光镜预先进行设计，预先定制的型号可以根据与Y5/4/3/2/1-1025-0同样的命名规则进行型号对应，可以让厂家更快的对定制的产品进行评估和报价。
Nd:YAG/Nd:YLF激光器在当今的工业生产和实验研发中有着不可替代的作用。通过倍频和调Q，Nd:YAG/Nd:YLF激光器能发出1064nm、532nm、355nm、266nm四种波长的激光波段覆盖从紫外，可见光，近红外。Nd:YAG激光线反射镜常用于组装Nd:YAG/Nd:YLF激光器或者对Nd:YAG/Nd:YLF激光器出射的激光进行光束路由。
