作者：维尔克斯 时间：2025-10-14 3:05:22
Piezoconcept的Z-INSERT系列纳米压电位移台，专为适配德国Marzhauser Wetzlar的Scan IM 120×80系列倒置显微镜载物台而设计。该位移台利用载物台自有的卡口机构实现免工具安装，无需螺丝即可快速固定于通孔接口，极大地提升了用户的操作便捷性与效率。 Piezoconcept纳米压电平台可与MW显微镜载物台通过同一软件进行直接控制，减少了用户对软件集成开发的时间，提高了用户的使用感受。
以下为上图配置的2个系列平台的主要规格参数，方便客户对整体设备的情况有大致的了解。
Piezoconcept纳米压电位移台Z-INSERT系列参数
|
Z-INSERT系列主要规格参数表 |
||||
|
Z-INSERT型号 |
Z-NSERT.100 |
Z-NSER .200 |
Z-NSERT.300 |
Z-NSERT.500 |
|
行程（um） |
100 |
200 |
300 |
500 |
|
分辨率（nm） |
0.1 |
0.2 |
0.3 |
0.5 |
|
噪声底（nm-typ.） |
0.01 |
0.02 |
0.03 |
0.05 |
|
重复精度（nm） |
0.2 |
0.4 |
0.6 |
1 |
|
线性化（典型值） |
0.02% |
|||
|
共振频率（Hz） |
500 |
400 |
350 |
250 |
|
刚度（N/pm） |
0.6 |
0.5 |
0.4 |
0.25 |
|
传感器 |
硅基HR传感器 |
|||
|
最大负载（kg） |
横向使用1kg；垂直使用0.5kg |
|||
Marzhauser Wetzlar SCAN IM 120×80倒置显微镜载物台参数
|
SCAN IM 120×80倒置显微镜载物台参数 |
||
|
型号 |
SCAN IM 120×80 |
SCANplus IM 120×80 |
|
行程 |
120×80 mm |
120×80 mm |
|
最大速度 |
120 mm/s |
120 mm/s |
|
双向重复精度 |
＜1 um |
＜1 um |
|
定位精度 |
±3 um |
±1 um |
|
分辨率 |
0.01 um（最小步进） |
0.05 um |
|
平面度 |
< 10 arcsec |
< 10 arcsec |
|
电机 |
2相步进电机 |
|
|
平台通孔 |
110×160 mm |
|
|
编码器 |
开环 |
闭环 |
可以看到，Marzhauser Wetzlar SCAN IM 120×80倒置显微镜载物台有开环和闭环2个型号。闭环的重复定位精度更高。但是2种显微镜载物台的平台通孔规格一致。都可以安装Piezoconcept Z-INSERT系列纳米Z轴平台。Piezoconcept纳米压电平台Z-INSERT系列也有100，200，300，500um行程可选。对于不同应用的用户，可选的配置就变得非常多了。

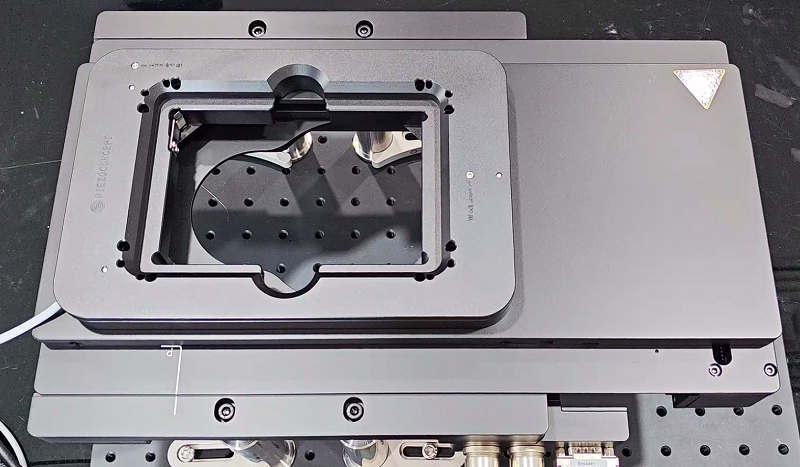

从上图可以看出来，下方为德国Marzhauser Wetzlar，SCAN IM 120×80倒置显微镜载物台。采用了4个金属立柱固定在了光学平板上。通孔处为Piezoconcept纳米压电平台Z-INSERT平台。电动显微镜平移台底部通孔并没有收到影响，依然保证了物镜通过的能力。

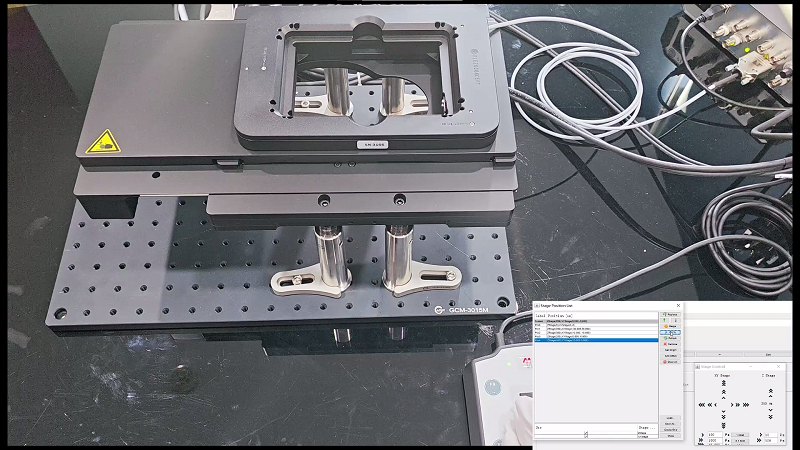

另外，Marzhauser Wetzlar SCAN IM 120×80倒置电动显微镜平移台和Piezoconcept纳米压电位移台Z-INSERT系列可以通过同一个软件平台进行操作。根据下图的实际操作图和软件界面可以看到，通过一款软件。可以实现同时控制2款不同品牌的平台的功能。
如果想要了解Piezoconcept，MW等载物台更多的适配信息，欢迎联系我们。
