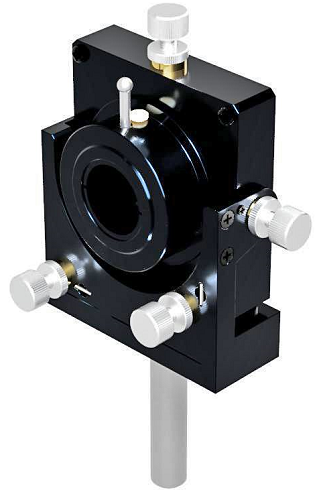

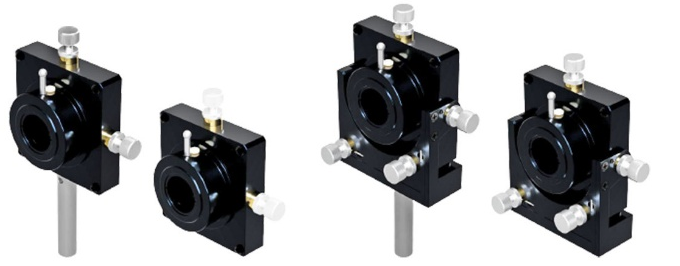

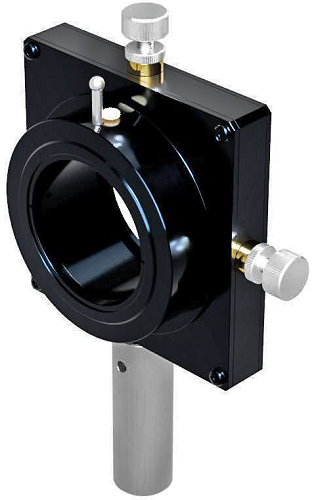

西格玛光机的ALHN系列三轴及五轴透镜镜架是高精度的光学调整架。它们专为调整透镜的光学中心与焦点位置而设计，能够对较大口径的激光束进行精确的准直与定位。其卓越的光学性能，使其成为处理大光束应用的理想选择。ALHN系列的光学调整架包含ALHN-25.4-5RO，ALHN-50.8-3RO等型号。
ALHN系列三轴透镜镜架型号列表：
|
型号 |
选购件编码 |
适用元器件外径 [mm] |
适用元器件厚度 [mm] |
调芯范围 [mm] |
调芯分辨率 [mm/周] |
调焦范围 [mm] |
自重 [kg] |
|
ALHN-25-3RO |
N/EE/UU |
Φ25 |
0~28 |
Φ6 |
0.25 |
±3 |
0.31 |
|
ALHN-25.4-3RO |
N/EE/UU |
Φ25.4 |
0~28 |
Φ6 |
0.25 |
±3 |
0.31 |
|
ALHN-30-3RO |
N/EE/UU |
Φ30 |
0~28 |
Φ6 |
0.25 |
±3 |
0.31 |
|
ALHN-50-3RO |
N/EE/UU |
Φ50 |
0~28 |
Φ6 |
0.25 |
±3 |
0.5 |
|
ALHN-50.8-3RO |
N/EE/UU |
Φ50.8 |
0~28 |
Φ6 |
0.25 |
±3 |
0.5 |
ALHN系列五轴透镜镜架型号列表：
|
型号 |
选购件编码 |
适用元器件外径 ΦA[mm] |
适用元器件厚度 t[mm] |
调芯范围 [mm] |
调芯分辨率 [mm/周] |
角度范围 俯仰/方位[°] |
角度分辨率 俯仰/方位[°/周] |
调焦范围 [mm] |
自重 [kg] |
|
ALHN-25-5RO |
N/EE/UU |
Φ25 |
0~28 |
Φ6 |
0.25 |
±4 |
约0.5 |
±3 |
0.46 |
|
ALHN-25.4-5RO |
N/EE/UU |
Φ25.4 |
0~28 |
Φ6 |
0.25 |
±4 |
约0.5 |
±3 |
0.46 |
|
ALHN-30-5RO |
N/EE/UU |
Φ30 |
0~28 |
Φ6 |
0.25 |
±4 |
约0.5 |
±3 |
0.46 |
|
ALHN-50-5RO |
N/EE/UU |
Φ50 |
0~28 |
Φ6 |
0.25 |
±3 |
约0.36 |
±3 |
0.72 |
|
ALHN-50.8-5RO |
N/EE/UU |
Φ50.8 |
0~28 |
Φ6 |
0.25 |
±3 |
约0.36 |
±3 |
0.72 |
西格玛光机ALHN系列三轴透镜镜架和五轴透镜镜架的主要材质都是铝合金，表面都进行了黑色氧化处理。
ALHN系列的五轴透镜镜架相较于三轴透镜镜架，还可以调整倾斜角度，可用于微调精密透镜的波面收差或光斑内的能量分布。使用光学调整架上方的手柄转动镜筒，可实现镜筒的前后移动，调整透镜的焦点位置。调芯部分采用了螺母锁紧机构，调焦部分使用螺钉锁紧。ALHN系列光学调整架除单透镜外，也可以安装厚透镜或厚度为小于28mm的组合镜筒。
ALHN系列的带-RO后缀的三轴透镜镜架和五轴透镜镜架，如ALHN-25.4-5RO，ALHN-50.8-3RO可直接固定到备有M6螺孔的平台或平板上。除此之外还备有底板型（ALHN-3/ALHN-5）的三轴透镜镜架和五轴透镜镜架以及没有调焦机构的，仅可调芯的镜架LHCM系列小型可调芯镜架，可固定小于φ20mm的透镜。方便您选择合适搭建您的光路的产品。
同时，我们亦可以定制更改立柱长度。如订货时指定了立柱长度的话，西格玛光机Optosigma负责更换长度后出货。立柱长度相差大，也许会收取一定的差额费用。
往镜筒内固定透镜时，请使用附属的垫圈（2种）。镜筒的长度有28mm，仅用螺纹环固定会很费时间。同时如果改变隔圈和透镜的相对位置，也可以改变透镜的位置。透镜焦距很长时，此调焦范围可能无法完全满足要求。这时，我们推荐和燕尾槽平台或光具座等配合使用。
