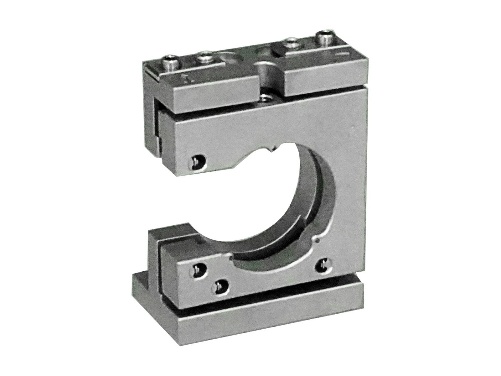

Optosigma（西格玛光机）的MHV系列顶部可调光学调整架，如MHV-25.4L-R和MHV-12.7L-F，是一款将角度调节旋钮设置在镜架顶部的精密不锈钢支架。其单侧开口的独特设计，不仅显著减小了横向空间占用，更便于用户近距离操作和进行系统布局。

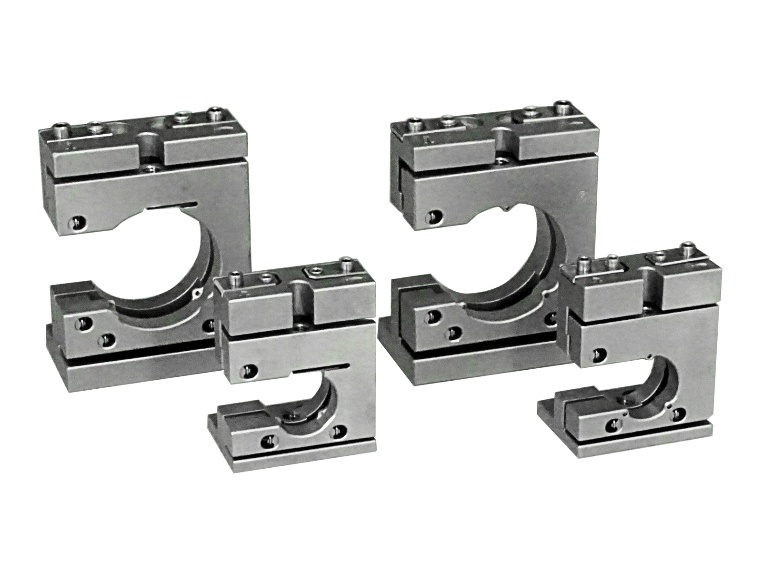

MHV系列光学调整架型号列表：
|
型号 |
适用元器件外径 ΦA[mm] |
适用元器件厚度 [mm] |
有效孔径 [mm] |
可调轴数 |
镜片装入方向 |
调整范围 |
调整范围 |
自重 [kg] |
||
|
俯仰[°] |
方位[°] |
俯仰[°/周] |
方位[°/周] |
|||||||
|
MHV-12.7L-F |
Φ12.7 |
2~7 |
Φ11.4 |
2 |
从前侧装入 |
±2° |
±2° |
约0.7 |
约0.65 |
0.064 |
|
MHV-12.7L-R |
Φ12.7 |
2~7 |
Φ11.4 |
2 |
从后侧装入 |
±2° |
±2° |
约0.7 |
约0.65 |
0.064 |
|
MHV-25.4L-F |
Φ25/Φ25.4 |
3~7 |
Φ23 |
2 |
从前侧装入 |
±1.5° |
±1.5° |
约0.37 |
约0.38 |
0.16 |
|
MHV-25.4L-R |
Φ25/Φ25.4 |
3~7 |
Φ23 |
2 |
从后侧装入 |
±1.5° |
±1.5° |
约0.37 |
约0.38 |
0.16 |
MHV系列上方可调镜架的主要材质都是不锈钢。
西格玛光机Optosigma上方可调镜架产品信息：
- MHV系列镜架MHV-L-F，如MHV-12.7L-F，是从上方可调镜架的前侧插入镜片。MHV系列镜架MHV-L-R，如MHV-25.4L-R，则从上方可调镜架后侧插入镜片。
- 顶部可调镜架采用了便于实现高分辨率调节的细牙螺纹(螺距P＝0.25mm)。
- MHV系列光学调整架可使用螺栓从上方固定到平板底座上，也可在下侧使用立柱或支柱等支撑固定。
- 顶部可调镜架备有使用胶水粘结固定镜片的工艺孔。同时，还制备了防止镜架整体转动的定位销孔。
Optosigma西格玛光机MHV系列顶部可调镜架使用注意事项：
- 调整时，需使用1.5mm尺寸规格的内六角扳手。请注意，不用扳手等工具，直接用手拧的话，是很难拧动的。
- 使用M4或8-32UNC螺栓，可固定到支柱(PST系列)，或转接板上。
- MHV系列光学调整架无法固定到M6规格的立柱(RO)上。请选用M4规格的立柱(ROC)，或8-32UNC规格的立柱（RO-UU)。

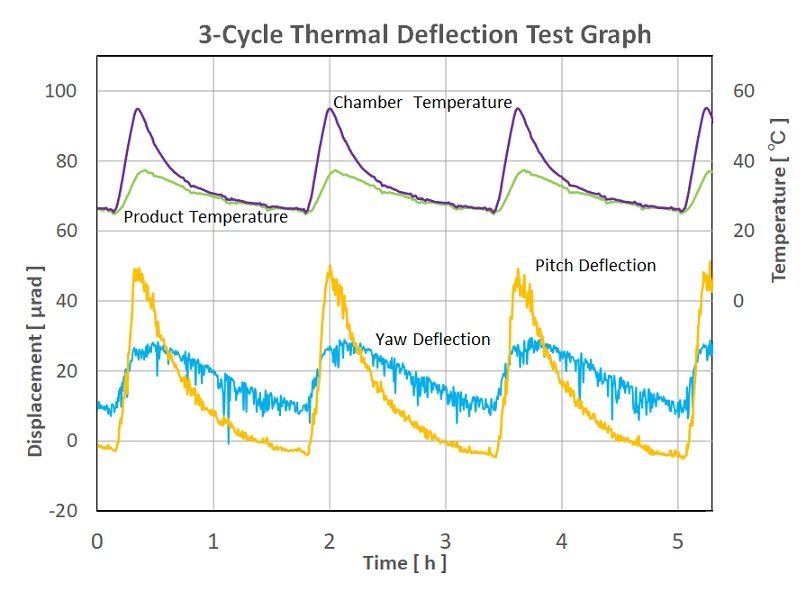

MHV-12.7L循环热应变响应特性图：

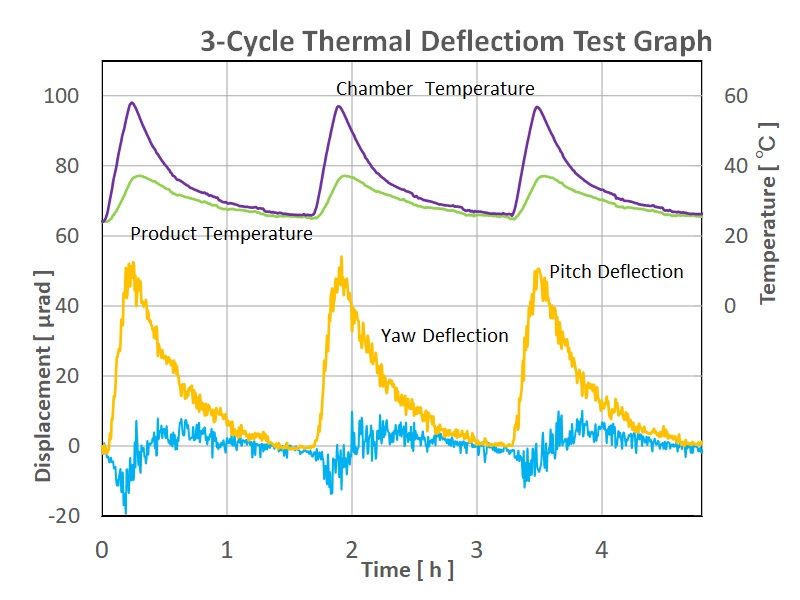

MHV-25.4L循环热应变响应特性图：
