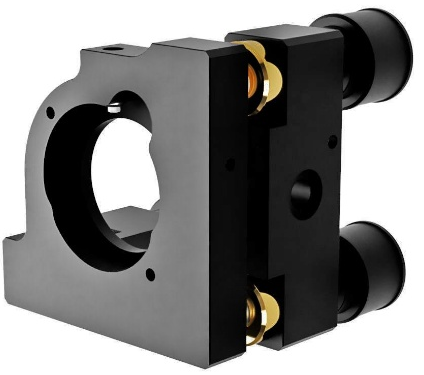

西格玛光机的MHG系列是一款结构简洁的二维可调光学调整架。其核心设计由两块金属板构成，这种简约结构赋予了其出色的长期稳定性和抗温度变化能力，使其成为激光谐振腔、干涉仪等高精度应用的理想选择。该系列主要分为高稳定型（MHG-HS）和量产型（MHG-MP）两大类，部分型号还搭载了OptoSigma独创的NOMI LOCK™锁定机构。本文将详细列出各型号（如MHG-MP12.7, MHG-HS25等）的关键参数，并阐述它们之间的核心差异。
MHG系列光学调整架型号列表：
|
型号 |
适用元器件外径 ΦA[mm] |
适用元器件厚度 [mm] |
可调轴数 |
调整范围 |
分辨率 |
自重 [kg] |
||
|
俯仰[°] |
方位[°] |
俯仰[°/周] |
方位[°/周] |
|||||
|
MHG-MP12.7 |
Φ12.7 |
3~5 |
3 |
±3° |
±3° |
约0.74 |
约0.74 |
0.04 |
|
MHG-MP25 |
Φ25、Φ25.4 |
3~5 |
2 |
±3° |
±3° |
约0.39 |
约0.39 |
0.12 |
|
MHG-HS25 |
Φ25、Φ25.4 |
3~5 |
3 |
±3° |
±3° |
约0.39 |
约0.39 |
0.12 |
|
MHG-MP30 |
Φ30 |
3~5 |
2 |
±3° |
±3° |
约0.39 |
约0.39 |
0.12 |
|
MHG-HS30 |
Φ30 |
3~5 |
3 |
±3° |
±3° |
约0.39 |
约0.39 |
0.12 |
|
MHG-MP50 |
Φ50 |
5~8 |
2 |
±2° |
±2° |
约0.26 |
约0.26 |
0.24 |
|
MHG-MP50.8 |
Φ50.8 |
5~8 |
2 |
±2° |
±2° |
约0.26 |
约0.26 |
0.24 |
|
MHG-80 |
Φ80 |
7~12 |
2 |
±2° |
±2° |
约0.18 |
约0.18 |
0.38 |
|
MHG-100 |
Φ100 |
10~15 |
2 |
±2° |
±2° |
约0.13 |
约0.13 |
0.56 |
镜架的主要材质是铝合金，表面处理都是黑色氧化处理。除了MHG-MP12.7的材质为黄铜，表面处理是黑铬。
该产品有高稳定型镜架MHG-HS和量产型镜架MHG-MP两种类型。高稳定型（MHG-HS）的调节旋钮较大，除了两个作用点外，还可调整支点，并能调节镜片的垂直方向位移。除MHG-HS型号外、调节钮都有锁定机构。
在使用MHG系列光学调整架固定镜片时，为了减少固定镜片时带给镜面的应力影响，两轴镜架采用了３点侧面固定方式。
西格玛光机的二维调节镜架由于没有螺纹压圈等对有效孔径的限制，因此在反射光路或透射光路中均可获得较大的有效孔径。
信息和注意事项：
可和立柱用支架 (PST：另卖) 或端部有M6螺纹的立柱 (RO：另卖)配合使用。
MHG-MP镜架可使用M4直接固定到底板或平台面上。
MHG-MP的转动中心在镜面的外侧 (镜架支点)。
希望把MHG-HS固定到某平面上时，请使用固定板MHG-**BPRO。
使用了固定板MHG-**BPRO后，其光轴将增高10mm。
两轴镜架由于利用镜面的反面定位，所以，不同厚度的镜片，其反射面不在同一个位置。

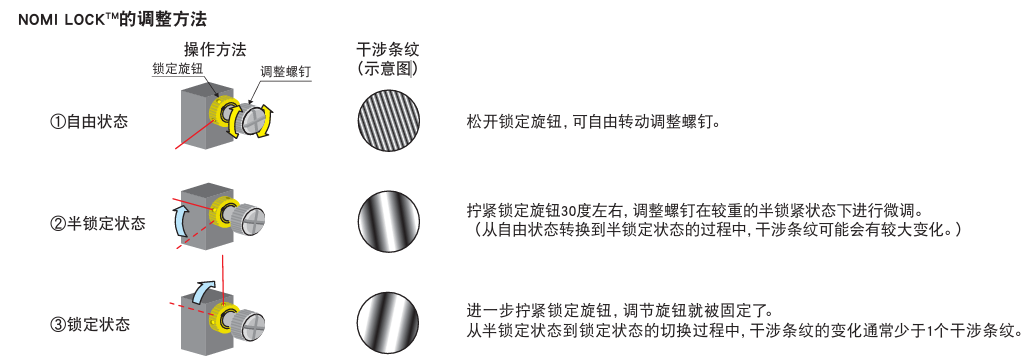

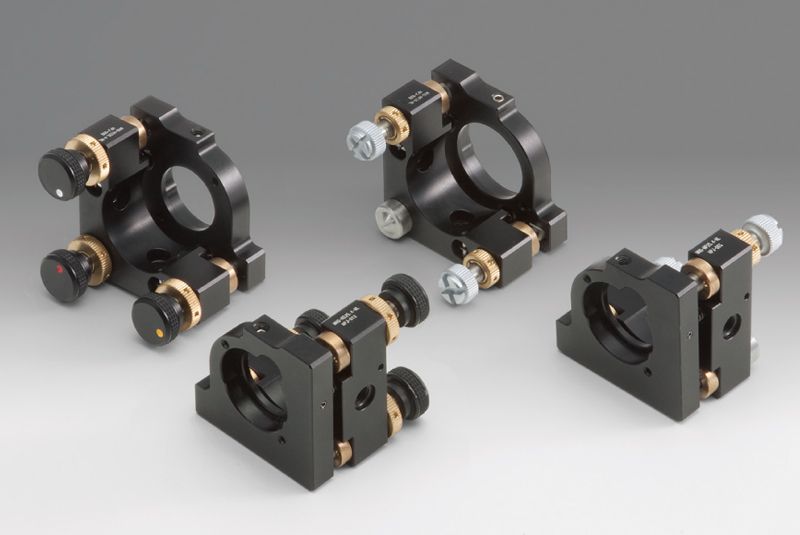

NOMI LOCKTM二维可调镜架则是在高稳定性的二维可调镜架上安装了西格玛光机Optosigma独创的锁定机构（NOMI LOCKTM）。NOMI LOCKTM是一种可调节锁紧螺钉扭矩的新结构。最适用于干涉仪或激光加工装置等，在不希望调整后出现光束变化时使用。
在干涉仪中使用NOMI LOCKTM时，其光轴变化可小于一个干涉条纹。（有个人差异）
带NOMI LOCKTM锁定机构的MHG系列光学调整架型号列表：
|
型号 |
适用元器件外径 ΦA[mm] |
适用元器件厚度 [mm] |
可调轴数 |
调整范围 |
分辨率 |
自重 [kg] |
||
|
俯仰[°] |
方位[°] |
俯仰[°/周] |
方位[°/周] |
|||||
|
MHG-MP12.7-NL |
Φ12.7 |
3~5 |
3 |
±3° |
±3° |
约0.74 |
约0.74 |
0.04 |
|
MHG-MP25-NL |
Φ25、Φ25.4 |
3~5 |
2 |
±3° |
±3° |
约0.39 |
约0.39 |
0.12 |
|
MHG-HS25-NL |
Φ25、Φ25.4 |
3~5 |
3 |
±3° |
±3° |
约0.39 |
约0.39 |
0.12 |
|
MHG-MP30-NL |
Φ30 |
3~5 |
2 |
±3° |
±3° |
约0.39 |
约0.39 |
0.12 |
|
MHG-HS30-NL |
Φ30 |
3~5 |
3 |
±3° |
±3° |
约0.39 |
约0.39 |
0.12 |
|
MHG-MP50-NL |
Φ50 |
5~8 |
2 |
±2° |
±2° |
约0.26 |
约0.26 |
0.24 |
|
MHG-MP50.8-NL |
Φ50.8 |
5~8 |
2 |
±2° |
±2° |
约0.26 |
约0.26 |
0.24 |
|
MHG-80-NL |
Φ80 |
7~12 |
2 |
±2° |
±2° |
约0.18 |
约0.18 |
0.38 |
|
MHG-100-NL |
Φ100 |
10~15 |
2 |
±2° |
±2° |
约0.13 |
约0.13 |
0.56 |
NOMI LOCKTM二维可调镜架的规格除了增加了独特的锁定机构以外，参数与MHG系列的光学调整架无异。
如果您想了解MHG-MP12.7，MHG-HS25，MHG-HS30，MHG-MP50.8-NL和MHG-HS30-NL等型号Optosigma二维调节镜架的更多信息的话，欢迎联系我们。
