作者：维尔克斯 时间：2025-11-19 10:11:50
Optosigma的BHAN系列是改良型万向式分光镜镜架，专为解决普通镜架的遮挡问题而设计。其核心优势在于，当光束以45度角入射时，透射光路不会被镜框遮挡，确保了光路的通畅。该系列包含BHAN-30S、BHAN-50S、BHAN-30DM和BHAN-50DM四种型号。该镜架有效透射光直径和反射光直径大致相同，特别适用于分束光学系统和迈克尔逊干涉仪等。MHAN系列万向镜架在使用分光镜45°入射时会阻挡透射光束，因为特别推出了BHAN系列万向镜架来解决这个问题。
螺杆型BHAN系列万向式分光镜镜架型号参数表：
|
型号 |
选购件编码 |
适用元器件外径 [mm] |
适用元器件厚度 [mm] |
微调范围俯仰[°] |
微调范围方位[°] |
微调分辨率 俯仰[°/周] |
微调分辨率 方位[°/周] |
自重 [kg] |
|

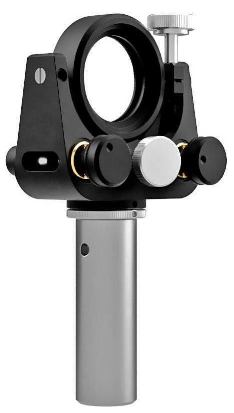

BHAN-30S |
UU |
Φ30 |
3~5 |
±4 |
±4 |
约0.54 |
约0.68 |
0.4 |
|
BHAN-50S |
UU |
Φ50、Φ50.8 |
5~8 |
±4 |
±4 |
约0.31 |
约0.48 |
0. 5 |
西格玛光机Optosigma的BHAN系列万向式分光镜镜架除了镜框外形和有效孔径的区别以外，其他性能和MHAN系列万向式镜架相同。万向式分光镜调整架附属的立柱为RO-20-60（φ20mm长60mm），但也可根据客户要求更换其它的尺寸。装卸立柱时一般需要用台钳或钳子等工具，但在购买万向式分光镜调整架时客户可指定立柱的长度。更改万向架的立柱长度通常是免费的，但如果更改前后的立柱长度相差太大的话，也会收取一定的差额费用的，详情请咨询。
需要注意的是，BHAN-S或BHAN-DM型镜架，没附带树脂垫圈。如果镜片固定不紧，或者希望避免元器件划伤万向架的话，请联系我们咨询具体的解决方案。BHAN-S型使用了特殊的螺纹环。万一丢失了螺纹环，需要重新进行采购。固定带楔角的分光镜时，器件和镜架之间会出现间隙，元器件容易晃动。固定这类元器件时，我们推荐使用侧面三点固定的2维可调镜架（MHG-NL）。BHAN-30S和BHAN-50S是螺杆型镜架，BHAN-30DM和BHAN-50DM是差动测微头型万向镜架。
差动测微头型BHAN系列万向式分光镜调整架型号参数表：
|
型号 |
选购件编码 |
适用元器件外径 [mm] |
适用元器件厚度 [mm] |
微调范围俯仰[°] |
微调范围方位[°] |
微调分辨率 俯仰[°/周] |
微调分辨率 方位[°/周] |
精密微调分辨率俯仰[°/周] |
精密微调分辨率方位[°/周] |
精密微调刻度俯仰[°/DIV] |
精密微调刻度方位[°/DIV] |
自重 [kg] |
|

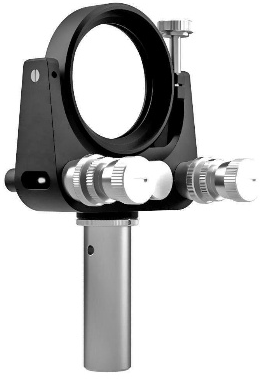

BHAN-30DM |
UU |
Φ30 |
3~5 |
±4 |
±4 |
约1.08 |
约1.35 |
约0.11 |
约0.14 |
约0.002 |
约0.002 |
0.45 |
|
BHAN-50DM |
UU |
Φ50、Φ50.8 |
5~8 |
±4 |
±4 |
约0.71 |
约0.95 |
约0.07 |
约0.10 |
约0.001 |
约0.002 |
0.55 |

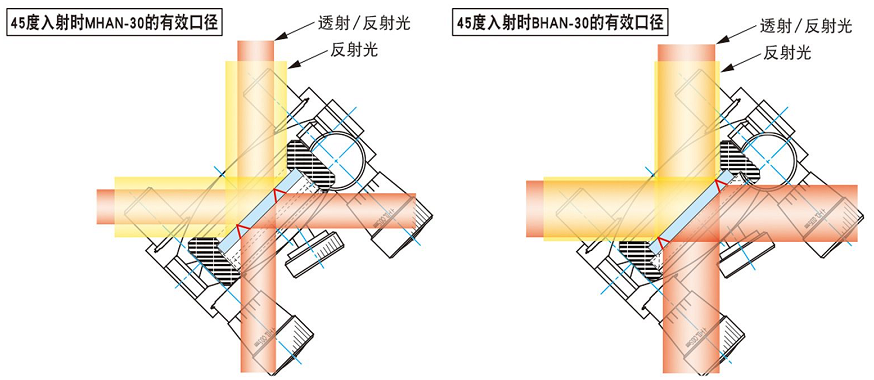

下图是45度入射角的反射及透射的有效直径示意图，方便您通过图片对比西格玛光机BHAN系列万向式分光镜镜架和MHAN系列万向式镜架，直观的感受他们之间的差异。Φ30mm元器件外径的BHAN系列万向式分光镜调整架的45°透射/反射光束有效直径为Φ15.4mm，而HMAN系列万向式镜架的45°透射/反射光束有效直径为Φ9.9mm。
如果您需要Optosigma的BHAN-30S，BHAN-50S，BHAN-30DM，BHAN-50DM型号的万向式分光镜镜架欢迎联系我们。
