作者：维尔克斯 时间：2025-11-20 2:26:40

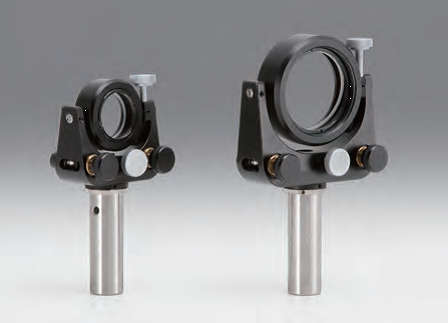

Optosigma（西格玛光机）的MHAN/MHA系列万向调整架，其核心特点是反射镜的镜面与旋转中心完全重合。这种设计让您在调整反射镜角度时，光束不会发生平移，从而能精准地改变或切换激光束的方向。该系列专为直径小于60mm的反射镜设计，并配备了0.25mm螺距的微调旋钮，以实现高精度的角度控制。西格玛光机MHAN/MHA系列万向式镜架的型号有MHAN-25.4S，MHA-100SA，MHAN-30DM，MHAN-50.8S等等，拥有多种适用元器件外径的万向镜架供您选择。
螺杆型万向式镜架型号列表：
|
万向架型号 |
选购件编码 |
适用元器件外径 [mm] |
适用元器件厚度 [mm] |
反射光束有效直径 （45度入射）[mm] |
微调范围俯仰[°] |
微调范围方位[°] |
微调分辨率 俯仰[°/周] |
微调分辨率 方位[°/周] |
自重 [kg] |
|
MHAN-20S |
N/UU |
Φ20 |
2~6 |
Φ9.2 |
±4 |
±4 |
约0.54 |
约0.68 |
0.3 |
|
MHAN-25.4S |
N/UU |
Φ25、Φ25.4 |
2~6 |
φ12.7 |
±4 |
±4 |
约0.54 |
约0.68 |
0.4 |
|
MHAN-30S |
N/UU |
Φ30 |
2~6 |
φ16.3 |
±4 |
±4 |
约0.54 |
约0.68 |
0.4 |
|
MHAN-40S |
N/UU |
Φ40 |
2~8 |
φ23.3 |
±4 |
±4 |
约0.45 |
约0.55 |
0.6 |
|
MHAN-50S |
N/UU |
Φ50 |
3~11 |
φ30.4 |
±4 |
±4 |
约0.35 |
约0.48 |
0.7 |
|
MHAN-50.8S |
N/UU |
Φ50.8 |
3~11 |
φ30.4 |
±4 |
±4 |
约0.35 |
约0.48 |
0.7 |
|
MHAN-60S |
N/UU |
Φ60 |
3~11 |
φ37.5 |
±3 |
±4 |
约0.31 |
约0.41 |
0.9 |
|
MHA-80S |
- |
Φ80 |
4~15 |
φ50.9 |
±3.5 |
±5 |
约0.49 |
约0.72 |
1.6 |
|
MHA-100SA |
- |
Φ100 |
4~15 |
φ65.1 |
±3.4 |
±5 |
约0.35 |
约0.52 |
1.9 |
|
MHA-130SA |
- |
Φ130 |
7~18 |
φ86.3 |
±2.9 |
±4 |
约0.30 |
约0.42 |
2.3 |
|
MHA-150S |
- |
Φ150 |
4~20 |
φ100.4 |
±2.5 |
±4 |
约0.26 |
约0.38 |
2.5 |

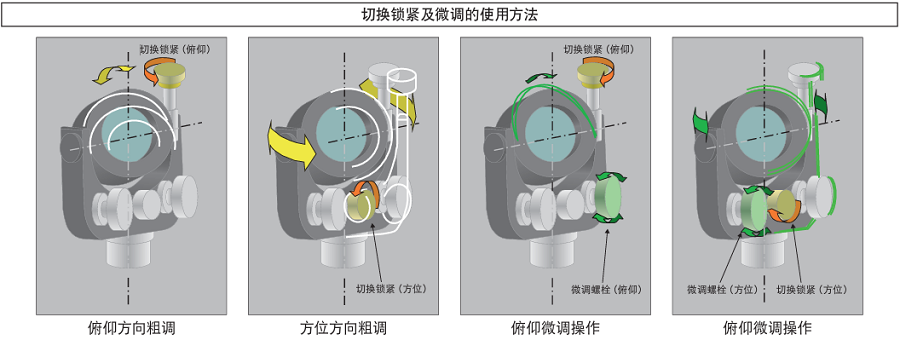

西格玛光机万向镜架的万向式的构造加上可切换的微调机构，可以在所有方向对反射激光束的角度进行微调。该MHAN/MHA系列万向式调整架使用螺纹环从反射镜的后面固定反射镜，所以即使改变了反射镜的厚度，反射面仍在镜框的基准面处，其反射面位置不变，也就是说，旋转中心始终在反射面上。Optosigma的MHAN/MHA系列万向式镜架的反射镜外径小于φ60mm用的镜架，使用了0.25mm螺距的调整旋钮，可实现精密的角度调节。
该系列万向式镜架附属的立柱为RO-20-60（φ20mm长60mm），但也可根据要求更换其他的尺寸。万向架装卸立柱时一般需要用台钳或钳子等工具，但在购买镜架时客户可指定立柱的长度。立柱长度相差大，也许会收取一定的差额费用。如果该万向式调整架不满足您的使用需求，我们还提供低光轴用高稳定性的2维可调反射镜镜架（MHG-NL系列）。
需要注意的是使用45度入射的分光镜时，受万向镜架镜框遮挡影响，透过光束的有效口径会变小。此时，可选用通光口径更大的万向式分光镜镜架（BHAN系列）。在调整时，请注意锁紧切换机构。如果切换锁紧不牢固的话，容易导致无法微调，或镜架角度的变化。在使用立柱支撑时，一定要先固定好立柱后再调整万向架。尤其是用中间环支撑时，一定不好忘记先锁紧立柱。
差动测微头型万向式调整架型号列表：
|
万向架型号 |
选购件编码 |
适用元器件外径 [mm] |
适用元器件厚度 [mm] |
微调范围俯仰[°] |
微调范围方位[°] |
微调分辨率 俯仰[°/周] |
微调分辨率 方位[°/周] |
精密微调分辨率俯仰[°/周] |
精密微调分辨率方位[°/周] |
精密微调刻度俯仰[°/DIV] |
精密微调刻度方位[°/DIV] |
自重 [kg] |
|
MHAN-30DM |
N/UU |
Φ30 |
2~6 |
±4 |
±4 |
约1.08 |
约1.35 |
约0.11 |
约0.14 |
约0.002 |
约0.002 |
0.47 |
|
MHAN-50DM |
N/UU |
Φ50 |
3~11 |
±3 |
±4 |
约0.71 |
约0.95 |
约0.07 |
约0.10 |
约0.001 |
约0.002 |
0.58 |
如果您需要Optosigma的MHAN-25.4S，MHA-100SA，MHAN-30DM和MHAN-50.8S等型号的万向式调整架欢迎联系我们。
