作者：维尔克斯 时间：2025-12-3 10:53:57
在真空实验中，光学元件的出气量是影响真空度的关键因素。为解决此问题，Optosigma（西格玛光机）特别研发了VMHG、VLHG和VIH系列真空用光学调整架，光阑镜架。这些产品均具有极低的出气特性，能有效维持您的真空环境。下文将为您详细列出各系列的技术参数，方便您找到最合适的解决方案。

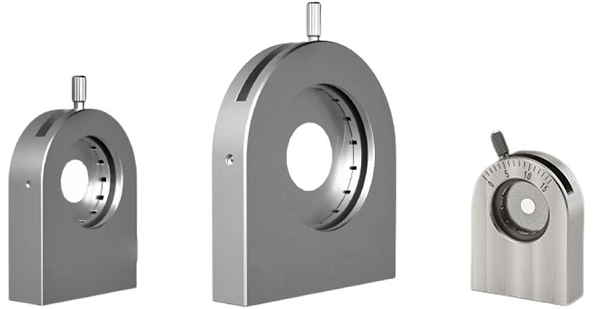

西格玛光机VIH系列真空用光阑镜架：
VIH系列真空用光阑镜架是材料为不锈钢的，开口大小可调的光阑。可作为工具用于激光光轴的调整，或遮挡反射光，或其他不需要的杂光等，也可用于UV激光光学系统或超净间内的光学系统。拨动调节杆，实现12个叶片的同时开合而调节接近圆形的开口尺寸大小。拧一下调节杆，可实现位置锁定。镜架正面有刻度，可方便读取口径的数值。螺纹孔等部位，都加工了通气孔或槽，便于真空环境下真空镜架的使用。
本产品采用了真空包装，保证了产品在运输过程不被污染。另备有真空用支柱（VPST）及真空用立柱（VRO）。
需要注意的是，真空用可变光阑、其表面没有黒色処理，所以激光容易反射回到前面的光路中。光阑叶片很薄弱，如果用力按压拉扯叶片的话，容易造成损坏。光阑在强激光照射下会发热，光阑叶片也许会受热变形而影响调节。请在超净环境下开封。请不要用手直接触摸真空镜架。
VIH系列真空用光阑镜架型号列表：
|
型号 |
最大开口直径[mm] |
最小开口直径[mm] |
自重[kg] |
|
VLHG-15 |
φ15 |
φ0.9 |
0.06 |
|
VLHG-22 |
φ22 |
φ0.9 |
0.10 |
|
VLHG-36 |
φ36 |
φ1.3 |
0.15 |
如果您需要Optosigma的VMHG系列真空用镜架，VLHG系列真空用透镜镜架，VIH系列真空用光阑镜架，欢迎联系我们。

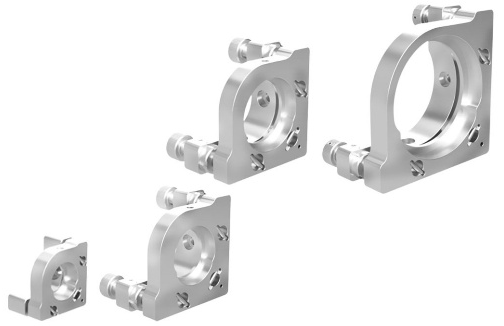

西格玛光机VMHG系列真空用镜架：
VMHG系列真空用镜架是真空腔内构建光学系统的出气量小的镜架，也可用于UV激光光学系统或超净间内的光学系统，采用了不锈钢(SUS316L)材料，是兼容真空的光学调整架。VMHG系列真空用镜架的调整旋钮可拆卸（VMHG-12.7例外）。除了标准型号，Optosigma也承接定制改装真空用压电陶瓷直线电机（VPDM-ACT系列），欢迎垂询。当然，真空用压电陶瓷直线电机需另购。螺纹孔等部位，都加工了通气孔或槽，便于真空环境下的使用。使用了BARRIERTA SUPER IS/V系列润滑油脂。
本兼容真空的光学调整架采用了真空包装，保证了产品在运输过程不被污染。兼容真空的光学调整架和底板连接时，建议选用真空用螺栓（VPCB/VAGB），另备有真空用支柱（VPST）及真空用立柱（VRO）。需要注意的是，卸调整螺栓或驱动器时，需要专用扳手（VNS-12）。请在超净环境下开封。请不要用手直接触摸产品。
VMHG系列真空用镜架型号参数表：
|
型号 |
适用元器件外径 [mm] |
适用元器件厚度 [mm] |
有效孔径 [mm] |
调整轴数 |
范围俯仰[°] |
范围方位[°] |
分辨率俯仰[°/周] |
分辨率方位[°/周] |
自重 [kg] |
适用安装螺栓 |
|
VMHG-12.7 |
φ12.7 |
3～7 |
φ11 |
2 |
±3 |
±3 |
约0.3 |
约0.3 |
0.032 |
VPCB-4-8或VAGB-4-8 |
|
VMHG-25.4 |
φ25.4、φ25 |
3～10 |
φ22.4 |
2 |
±3 |
±3 |
约0.39 |
约0.39 |
0.21 |
VPCB-4-10或VAGB-4-10 |
|
VMHG-30 |
φ30 |
3～10 |
φ27 |
2 |
±3 |
±3 |
约0.39 |
约0.39 |
0.19 |
|
|
VMHG-50.8 |
φ50、φ50.8 |
3～10 |
φ47 |
2 |
±2.5 |
±2.5 |
约0.26 |
约0.26 |
0.35 |

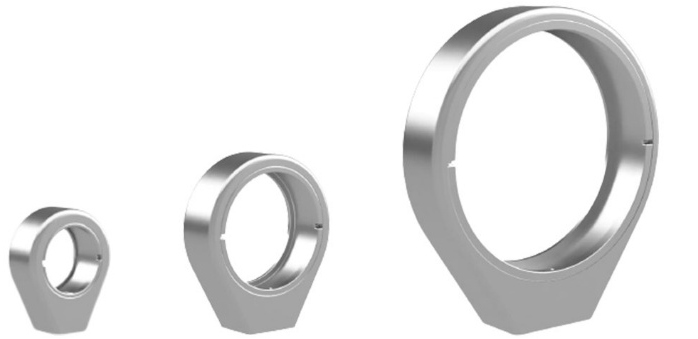

Optosigma VLHG系列真空用透镜镜架：
VLHG系列真空用透镜镜架是真空腔内构建光学系统的出气量小的镜架，也可用于UV激光光学系统或超净间内的光学系统，采用了不锈钢(SUS316L)材料。螺纹孔等部位，都加工了通气孔或槽，便于真空环境下的使用，垫圈材料为PEEK树脂。
本产品采用了真空包装，保证了兼容真空的光学调整架在运输过程不被污染。另备有真空用支柱（VPST）及真空用立柱（VRO）。需要注意的是，真空镜架请在超净环境下开封，不要用手直接触摸产品。
VLHG系列真空用透镜镜架型号列表：
|
型号 |
适用元器件外径 [mm] |
适用元器件厚度 [mm] |
有效直径 [mm] |
螺纹直径 |
光轴高度 [mm] |
自重 [kg] |
|
VLHG-12.7 |
φ12.7 |
2～5.4 |
φ11.5 |
M13.55 P0.75 |
Φ1 |
0.03 |
|
VLHG-25.4 |
φ25.4 |
2～7 |
φ23 |
M26.25 P0.75 |
Φ2 |
0.05 |
|
VLHG-50.8 |
φ50.8 |
2～9 |
φ47 |
M51.65 P0.75 |
Φ2 |
0.05 |
