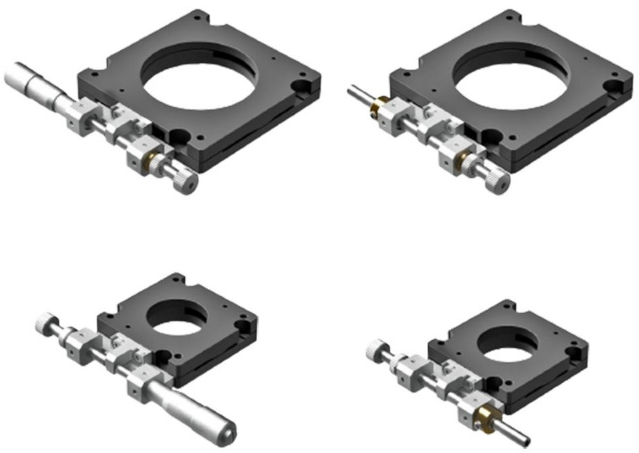

OptoSigma西格玛光机的KSPT系列手动旋转位移台 是一款超薄四方形θ轴中空微调旋转平台，整体厚度仅10mm，台面中心设有通孔结构。该系列旋转台采用与TSD系列相同的高刚性设计，具备出色的抗偏载能力，可适应多种安装方向，包括垂直安装和倒置安装等复杂工况。KSPT系列目前提供KSPT-406和KSPT-606两种型号，对应台面尺寸分别为40×40mm和60×60mm。凭借其超薄结构与中空θ轴设计，该旋转位移台尤其适合嵌入式应用场景，用于需要精细角度调节的装置，或在低光轴高度受限的光学系统中充分发挥其薄型优势。
KSPT系列手动旋转位移台技术指标：
|
型号 |
微分头的安装位置 |
测微头种类 |
安装孔尺寸 |
行程 |
質量 |
|
KSPT-406MH |
侧面 |
微分头 |
公制 |
±10° |
0.11kg |
|
KSPT-406MRH |
侧面(反手对称) |
微分头 |
公制 |
±10° |
0.11kg |
|
KSPT-406MHFP |
侧面 |
精密调节螺杆 |
公制 |
±10° |
0.11kg |
|
KSPT-406MRHFP |
侧面(反手对称) |
精密调节螺杆 |
公制 |
±10° |
0.11kg |
|
KSPT-606MH |
侧面 |
微分头 |
公制 |
±10° |
0.18kg |
|
KSPT-606MRH |
侧面(反手对称) |
微分头 |
公制 |
±10° |
0.18kg |
|
KSPT-606MHFP |
侧面 |
精密调节螺杆 |
公制 |
±10° |
0.18kg |
|
KSPT-606MRHFP |
侧面(反手对称) |
精密调节螺杆 |
公制 |
±10° |
0.18kg |
如果您需要西格玛光机Optosigma的KSPT系列超薄θ轴中空微调转动平台，旋转调整台欢迎联系我们。
Optosigma除了KSPT系列超薄θ轴中空微调转动平台以外，还可以提供平台厚度为10mm的超薄X轴TSD平台。KSPT系列旋转调整台采用对向锁紧方式。型号末尾为FP的产品，采用的是精密调整螺杆。需要注意的是，采用的不是一般的微分头，精密调整螺杆的螺距为0.25mm，在操作时请使用六角扳手或另售的六角手轮扳手(KCL)。除此之外，安装在垂直面使用时，请一定把微分头朝向下方安装。否则，结构上举鼎其载荷将有内部弹簧负担而无法正确定位。
KSPT系列手动旋转位移台参数表：
|
型号系列 |
KSPT-406 |
KSPT-606 |
|
台面尺寸 |
40×40mm |
60×60mm |
|
导轨形式 |
TSD导轨 |
|
|
主要材料 |
钢 |
|
|
表面处理 |
亚光黑漆 |
|
|
承载能力 |
78.47N(8.0kgf) |
147N(15.0kgf) |
|
最大承载力矩/俯仰 |
3.9N･m |
6.4N･m |
|
最大承载力矩/转动 |
3.9N･m |
6.4N･m |
|
扭矩刚度/俯仰 |
0.3″/N･cm |
0.15″/N･cm |
|
扭矩刚度/转动 |
0.6″/N･cm |
0.3″/N･cm |
|
平行度 |
30μm |
|
|
偏芯量 |
10μm |
|
|
台面跳动 |
10μm |
|
