作者：维尔克斯 时间：2025-12-22 3:14:14

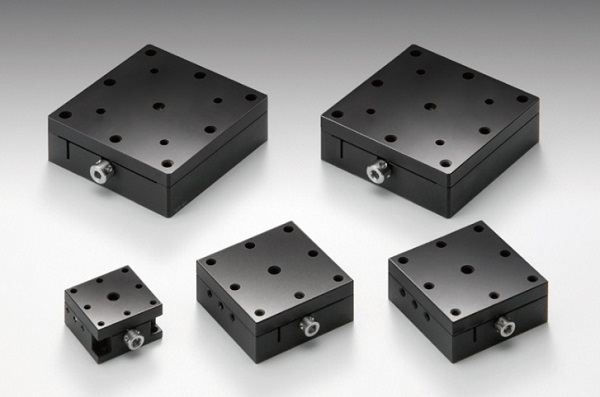

OptoSigma西格玛光机的TASB系列水平预置平台采用燕尾槽导轨结构与螺纹驱动调节方式，在其各类调整台产品中，尤为适合嵌入式安装使用。该系列位移台在结构设计上尽量减少外部凸起，使其能够方便地集成到其他装置或设备内部，同时也适用于调节频率不高、但对定位精度和微调性能要求较高的应用场景。TASB-1是X轴位移台，TASB-2两轴位移台是XY轴位移台，TASB-3垂直调整台是Z轴调整台，TASB-4两轴位移台是XZ轴位移台，TASB-5三轴调整台是XYZ轴调整台。
|
型号 |
台面尺寸 |
安装孔尺寸 |
行程 |
螺距 |
承载能力 |
移动精度/ |
最大承载力矩 |
扭矩刚度 |
平行度 |
自重 |
|||
|
俯仰 |
转动 |
偏摆 |
俯仰 |
转动 |
|||||||||
|
TASB-151 |
15x15mm |
公制 |
±2mm |
0.4mm |
9.8N(1.0kgf) |
10μm |
0.5N･m |
0.5N･m |
0.2N･m |
8.0″/N･cm |
7.0″/N･cm |
50μm |
0.02kg |
|
TASB-251 |
25x25mm |
公制 |
±3mm |
0.5mm |
49N(5.0kgf) |
10μm |
2.0N･m |
2.0N･m |
1.0N･m |
2.0″/N･cm |
1.5″/N･cm |
50μm |
0.06kg |
|
TASB-401 |
40x40mm |
公制 |
±7mm |
0.5mm |
98N(10.0kgf) |
10μm |
4.0N･m |
3.75N･m |
3.0N･m |
0.61″/N･cm |
0.51″/N･cm |
50μm |
0.2kg |
|
TASB-601 |
60x60mm |
公制 |
±10mm |
0.5mm |
147N(15.0kgf) |
10μm |
5.1N･m |
5.1N･m |
4.0N･m |
0.4″/N･cm |
0.3″/N･cm |
50μm |
0.5kg |
|
TASB-651-M6 |
65x65mm |
公制 |
±12.5mm |
0.5mm |
147N(15.0kgf) |
10μm |
5.1N･m |
5.1N･m |
4.0N･m |
0.35″/N･cm |
0.35″/N･cm |
50μm |
0.7kg |
|
TASB-651UU |
65x65mm |
英制 |
±12.5mm |
0.5mm |
147N(15.0kgf) |
10μm |
5.1N･m |
5.1N･m |
4.0N･m |
0.35″/N･cm |
0.35″/N･cm |
50μm |
0.7kg |
由上表可知，TASB系列的型号含义为TASB-**(台面尺寸)*(系列号)，65mm台面尺寸的型号螺纹孔则增加了区分英制和公制的型号标识。不同的系列号台面尺寸的规格都是相同的，X轴位移台/垂直调整台/单轴调整台的移动精度直线度为10微米，XY轴位移台/XZ轴位移台/两轴位移台及三轴调整台的移动精度直线度为30微米。如果您希望了解更多参数，欢迎咨询我们详细了解。
Optosigma西格玛光机TASB系列水平预置平台共同指标：
-导轨形式：燕尾槽导轨
-主要材质：黄铜
-表面处理：黑铬
我们以TASB-1系列X轴位移台的指标为例，方便您根据此系列指标了解TASB-2两轴位移台，垂直调整台TASB-3，XZ轴位移台TASB-4，TASB-5三轴调整台XYZ轴调整台的型号含义。

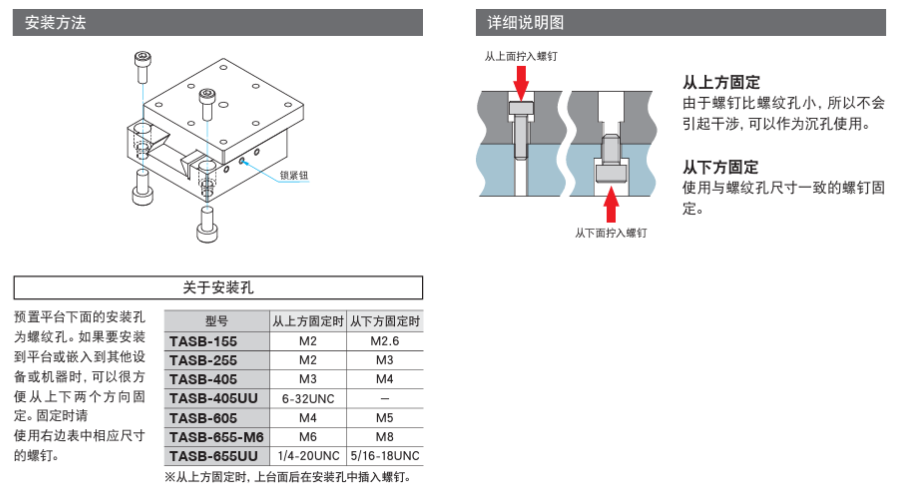

对于X轴位移台TASB-1，Z轴调整台垂直调整台TASB-3，三轴调整台XYZ轴调整台TASB-5，两轴位移台XZ轴位移台TASB-4，XY轴位移台TASB-2位移台的安装。可以从上方安装，也可以从下方安装，详细图解请查看下图。
