OptoSigma西格玛光机推出的GOHT系列导轨式摆动平台，包括α轴一体型摆动平台GOHT-A和αβ轴一体型摆动平台GOHT-B，属于高精度角度调节与摆动定位平台。该系列在淬火不锈钢本体及台面上直接加工导轨结构，运动顺畅稳定，特别适合需要频繁进行角度调整的应用场景。西格玛光机的手动角位台采用圆盘式锁紧机构与导轨一体化设计，可实现高重复性与高稳定性，摆动中心误差低至φ0.007mm。GOHT系列提供40×40mm、60×60mm和65×65mm等多种台面尺寸，并配备丰富的型号选择。本文将对OptoSigma角度位移台的型号含义及命名规则进行说明，帮助用户在众多规格中快速选出最符合需求的产品。

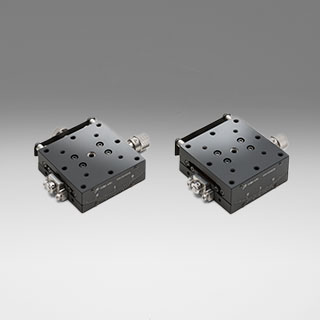

GOHT系列α轴一体型导轨摆动平台GOHT-A手动角位台共同指标：
|
型号系列 |
GOHT-40A |
GOHT-60A |
GOHT-65A |
|
台面尺寸 |
40×40mm |
60×60mm |
65×65mm |
|
导轨形式 |
TSD导轨 |
TSD导轨 |
TSD导轨 |
|
主要材料 |
SUS440C淬火 |
SUS440C淬火 |
SUS440C淬火 |
|
表面处理 |
化学镀镍 型号尾缀B：黑铬 |
化学镀镍 型号尾缀B：黑铬 |
黑铬 |
|
承载能力 |
58.8N（6.0kgf） |
98N（10.0kgf） |
98N（10.0kgf） |
|
最大承载力矩/俯仰 |
2.0N・m |
3.0N・m |
3.5N・m |
|
最大承载力矩/转动 |
3.0N・m |
6.0N・m |
6.5N・m |
|
最大承载力矩/偏摆 |
2.0N・m |
3.0N・m |
3.5N・m |
|
扭矩刚度/转动 |
0.6″/ N・cm |
0.25″/N・cm |
0.3″/N・cm |
|
扭矩刚度/偏摆 |
0.6″/ N・cm |
0.1″/N・cm |
0.3″/N・cm |
|
平行度 |
30μm |
30μm |
30μm |

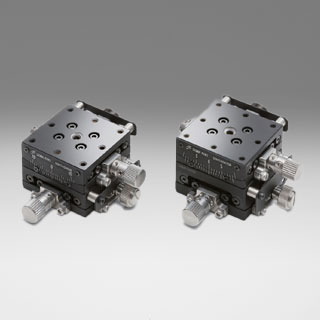

GOHT系列αβ轴一体型导轨摆动平台GOHT-B角度调整台共同指标：
|
型号系列 |
GOHT-40B |
GOHT-60B |
GOHT-65B |
|
台面尺寸 |
40×40mm |
60×60mm |
65×65mm |
|
导轨形式 |
TSD导轨 |
TSD导轨 |
TSD导轨 |
|
主要材料 |
SUS440C淬火 |
SUS440C淬火 |
SUS440C淬火 |
|
表面处理 |
化学镀镍 型号尾缀B：黑铬 |
化学镀镍 型号尾缀B：黑铬 |
黑铬 |
|
承载能力 |
58.8N（6.0kgf） |
98N（10.0kgf） |
98N（10.0kgf） |
|
最大承载力矩/俯仰 |
2.0N・m |
3.0N・m |
3.5N・m |
|
最大承载力矩/转动 |
3.0N・m |
6.0N・m |
6.5N・m |
|
最大承载力矩/偏摆 |
2.0N・m |
3.0N・m |
3.5N・m |
|
平行度 |
30μm |
30μm |
30μm |
根据这两个一体型导轨摆动平台的共同指标表可以大致推断出，GOHT-B系列是αβ轴两轴可调的手动角位台，GOHT-A系列是α轴单轴可调的角度位移台。表面处理除了化学镀镍还有表面处理为黑铬的型号。下面将列出几个型号来方便您了解Optosigma西格玛光机GOHT系列角度调整台的型号含义和命名规则。
GOHT-40B20BR为40×40mm台面尺寸，40B的B代表了这个型号为αβ两轴可调的角度位移台。20代表了摆动中心高度为20mm，20BR的B则代表了表面处理为黑铬的型号，R则是反手型。
GOHT-60B85为60×60mm台面尺寸。60B的B代表了这个型号为αβ两轴可调的一体型导轨摆动平台。85代表了摆动中心高度为85mm，不带B则为表面处理为化学镀镍的型号。
GOHT-65A35B为65×65台面尺寸。65A的A代表了这个型号为α轴单轴可调的一体型导轨摆动平台。35代表了摆动中心高度为35mm，35B的B则代表了表面处理为黑铬的型号。
除此之外，西格玛光机Optosigma还可提供由更精细的微分头操控的一体型导轨摆动平台。其型号为GOHT-65A75BMSR。在GOHT-A和GOHT-B的型号后加上了MS，代表反手型的R则加在了MS后。
这三种GOHT系列一体型导轨摆动平台均可以搭配不同的螺纹孔供您使用。希望本文的型号含义和命名规则的解释能够帮助您了解和选择您所需要的型号，如果您对于西格玛光机Optosigma的手动角位台有任何疑问或想咨询，欢迎联系我们。
