OptoSigma西格玛光机OSMS系列步进电机驱动平台是一种面向高精度测量系统与自动化检测设备开发的电动运动平台。该系列自动化平台采用高刚性U形导轨结构，并搭配精密的五相步进电机驱动方案，兼顾稳定性与定位精度。其有效行程范围覆盖35mm至800mm，最高运行速度可达到120mm/s。在性能表现方面，大行程三轴组合直线电动平台的重复定位精度优于30µm，而小行程单轴步进电动平移台的重复定位精度最高可达3µm，能够满足精密运动控制应用的严格需求。
从工业大行程自动滑台的需求到高精度实验室检测应用，SIGMAKOKI西格玛光机OSMS系列电动平台可以通过构建XYZ大行程三轴组合自动平台，满足用户不同的多维定位需求,非常适用于光学调整，样品定位，精密自动化检测等需要高重复定位精度的应用场景。

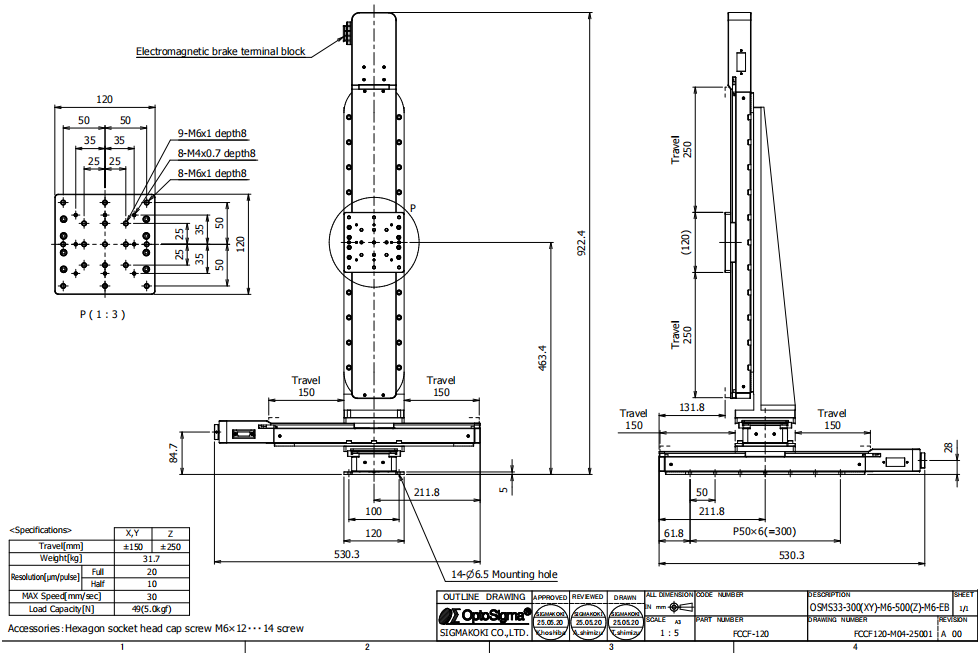

Optosigma OSMS系列大行程XYZ三轴直线运动电动位移台方案
|
OSMS系列大行程XYZ三轴直线运动电动平移台方案 |
|||
|
型号 |
OSMS33-300(XY)-M6-500(Z)-M6-EB-FCCF-120 |
||
|
机械技术指标 |
行程(mm) |
XY轴：200mm以上，Z轴400mm以上 |
|
|
台面尺(mm) |
120×120 |
||
|
丝杠(mm) |
滚珠丝杠直径φ10 mm、导程10 mm |
||
|
导轨形式 |
U型外导轨 |
||
|
主要材料 |
铝合金 |
||
|
表面处理 |
黑色氧化 |
||
|
自重(kg) |
31.7kg |
||
|
精度技术指标 |
分辨率 |
(整步)(μm) |
20 μm/脉冲 |
|
(半步)(μm) |
10 μm/脉冲 |
||
|
最大速度(mm/sec) |
120 |
||
|
重复定位精度(μm) |
6 |
||
|
承载能力(N) |
Z轴载重：5kg |
||
|
空行程() |
5 |
||
|
传感器 |
传感器型号 |
微型光电传感器: GP1S092HCPIF ( 夏普 ㈱ ) |
|
|
极限位置传感器 |
真空接触式（常闭） |
||
|
原点传感器 |
有 ( 常闭 ) |
||
|
近接原点传感器 |
有 ( 常闭 ) |
||
|
OSMS直线运动系列电动位移台的电机/传感器技术指标 |
|||
|
电机 |
类型 |
5相步进电机 |
|
|
型号 |
TS3667N43E967 |
||
|
步距角 |
0.72° |
||
|
传感器 |
输出端电气特性 |
NPN集电极开路输出 DC30V以下50mA以下 |
|
|
信号的含义 |
遮光时: 输出晶体管OFF ( 截止 ) |
||
|
OSMS直线运动系列电动位移台推荐选用的驱动器/控制器型号 |
|||
|
电器系统 |
驱动器 |
MC-S0514ZU，SG-514MSC，MC-7514PCL |
|
|
控制器 |
SHOT-702，HSC-103，SHOT-302GS，SHOT-304GS，HIT-M·HIT-S，PGC-04-U |
||
OptoSigma西格玛光机OSMS系列大行程XYZ三轴组合自动平台提供极高的位移分辨率，在保持XY轴200mm以上，Z轴400mm以上大行程的同时，仍能提供20μm/脉冲的分辨率，平衡了移动范围与定位精度的需求，最大速度120mm/sec，能满足快速定位需求。重复定位精度可达6μm，使其能够满足严苛的高精度应用需求。
OSMS系列自动平台核心特点
凭借其高刚性铝合金主体结构与精密的滚珠丝杠驱动设计，实现了优异的负载能力与长期的运行稳定性。
整齐的电机外罩，符合CE标准。该系列直线运动电动平台，提供开环控制型号，并可选配高分辨率编码器以实现闭环反馈功能，能满足用户从常规定位到高可靠性应用的多样化需求。该系列步进电机驱动平台核心特点如下：
1.高刚性轻量设计
OSMS系列步进电机驱动平台，采用独特的U形轨道断面设计，在保证极高机械刚性的同时，实现了平台的轻量化，平台台面采用高强度铝合金材料，结合黑色氧化表面处理工艺，不仅确保了结构的稳固性，还增强了耐腐蚀性和耐磨性。
2.先进的传动系统
OSMS系列自动平台搭载高精度滚珠丝杠传动系统，根据不同型号配备直径φ6mm（导程1mm）或直径φ10mm（导程10mm）的丝杠，实现了高效能传动与精确位置控制的完美结合。全系列采用多摩川精机5相步进电机，步距角为0.72°，提供平稳的运动特性和优异的细分控制能力。电机的精心选配确保了平台在整步和半步工作模式下都能获得优化的脉冲分辨率。
3.精密传感技术
OSMS系列步进电动平移台配备了高精度微型光电传感器系统，包括极限位置传感器、原点传感器和近接原点传感器，为直线运动电动平台提供了全面位置反馈和安全保护机制。

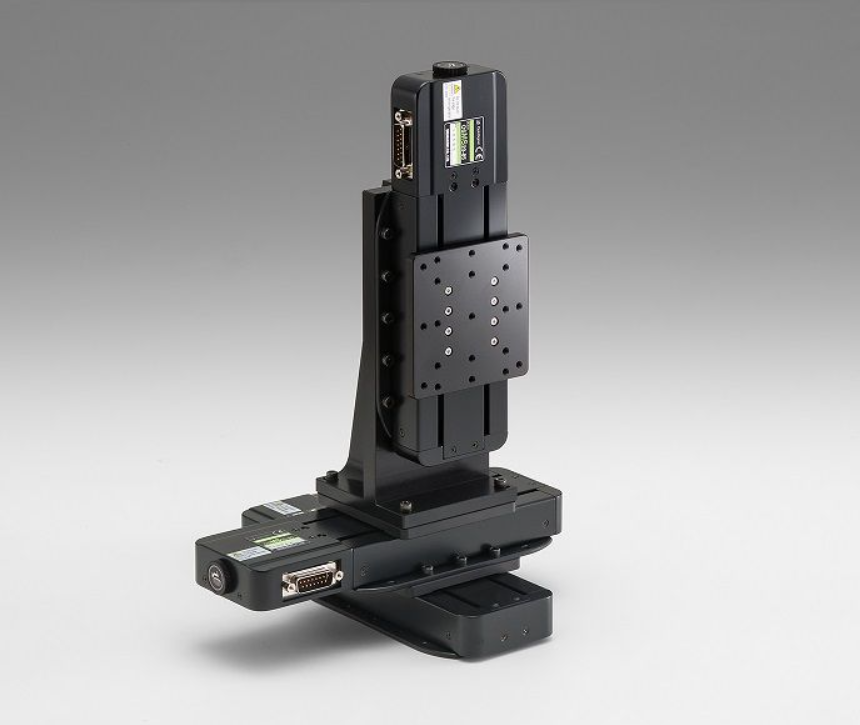

OSMS系列大行程三轴组合自动平台融合了先进机械工程技术和自动化控制理念，采用高刚性U形轨道设计与精密的5相步进电机系统，在科学研究、工业检测及自动化制造领域提供了可靠的直线运动解决方案。下面详细介绍我们为用户定制过的一套多轴组合的大行程自动滑台方案：OSMS系列大行程XYZ三轴电动平移台。该套XYZ三轴大行程自动滑台是由3套标准的OSMS系列自动平台组合而成。

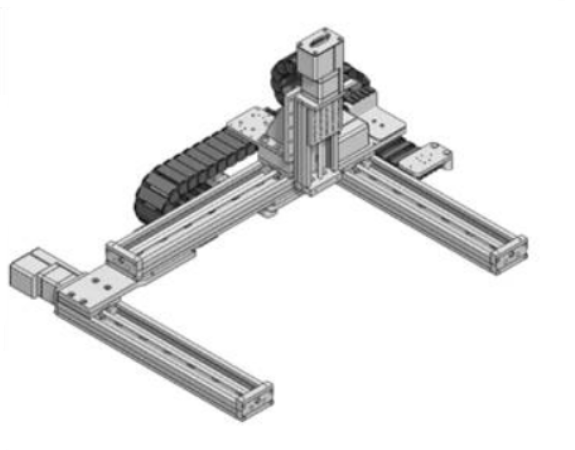

为了防止发生系统断电，设备运行异常而导致的任何意外移动，西格玛光机OSMS系列大行程XYZ三轴组合自动平台还可在Z轴安装电磁制动器，实现快速制动，将平台迅速锁定，避免碰撞和损坏精密光学元件。但该套大行程三轴组合自动平台有一个潜在风险，即当Z轴移动到Y轴端边时可能会有平台倾斜的风险。如果在意这个，我们还可为用户提供步进电动平移台框架搭建定制化方案。
