作者：维尔克斯 时间：2026-2-2 10:02:57
我司面向光伏BC电池与TOPCon电池Polyfinger图形化应用，可提供四款适用于该领域的532绿光匀化器。产品包括FT-532-71×33-7-1、FT-532-77×33-7-1、ST-212-Q-Y-E及ST-349-Q-Y-E。以国产DOE样品FT-532-71×33-7-1为例，其在工作距离420mm和450mm下，分别可实现光斑尺寸为298.2μm × 138.6μm和319.5μm × 148.5μm的光斑输出。
532nm国产DOE样品FT-532-77×33-7-1工作距离420/450mm时，光斑尺寸323.4*138.6/346.5*148.5μm。绿光光束整形器样品ST-212-Q-Y-E工作距离420/450mm时，光斑尺寸210/225μm。绿光光束整形器样品ST-349-Q-Y-E工作距离420/450mm时，光斑尺寸163.8/175.5μm。本文将介绍这4款绿光光束整形器样品的规格，并提供模拟结果供您参考，如对这4款532nm国产DOE样品有兴趣可联系我司负责的工作人员了解。
我们根据众多客户的IBC电池图形化和TOPCon电池Polyfinger图形化应用需求，定做了这4个规格的光伏532绿光匀化器。在532nm波段，多数客户的需求为生成300*130μm、350*100μm或200μm左右的光斑。为此，我们整合了客户的需求，推出了这4个规格的532绿光匀化DOE样品，供感兴趣的客户进行测试。这几个532绿光匀化DOE样品整形光斑大小是我们根据客户IBC电池图形化和TOPCon电池Polyfinger图形化的需求进行设计生产的，能够满足绝大数的客户的需求，符合您的测试条件。
532nm匀光DOE ST-212-Q-Y-E/ST-349-Q-Y-E规格
|
Poly光束整形器指标 |
ST-212-Q-Y-E |
ST-349-Q-Y-E |
|
波长 [nm] |
355 |
532 |
|
输入光斑直径(1/e^2 定义) [mm] |
7 |
7 |
|
激光模式[SM/MM] |
单模 |
单模 |
|
材料 |
熔融石英 |
熔融石英 |
|
元件尺寸[mm] |
Φ20 |
Φ25.4 |
|
通光孔径[mm] |
Φ17.5 |
Φ14 |
|
厚度[mm] |
3 |
3 |
|
输出形状 |
正方形 |
正方形 |
|
全角[mRad] |
0.5 |
0.39 |
|
透过率 |
~100% |
~100% |
|
衍射效率[e^-2] |
~94% |
~92% |
|
非均匀度误差 |
-- |
-- |
|
过渡区[mRad] |
0.035 |
0.043 |
|
镀膜 |
AR/AR coating |
AR/AR coating |

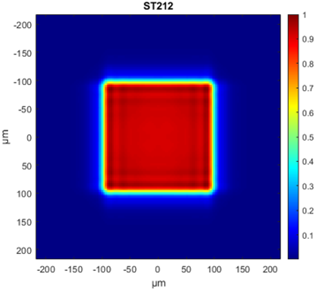

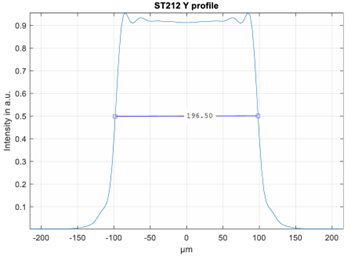

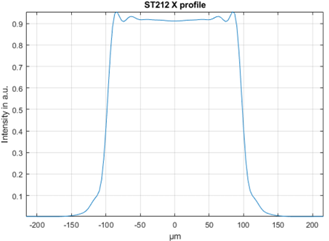

下图为BC电池光束整形器ST-212-Q-Y-E的模拟结果，该BC电池光束整形器模拟结果图是在入射光斑7mm，工作距离为420mm的情况下得到的。该型号BC电池光束整形器，衍射光学元件DOE仅供测试使用，如需要购买该型号DOE，则需要重新根据该参数进行定制。
光伏光束整形器FT-532-77×33-7-1/ FT-532-71×33-7-1规格
|
Poly光束整形器指标 |
FT-532-77×33-7-1 |
FT-532-71×33-7-1 |
|
波长 [nm] |
532 |
532 |
|
输入光斑直径(1/e^2 定义) [mm] |
7 |
7 |
|
激光模式[SM/MM] |
单模 |
单模 |
|
材料 |
石英 |
石英 |
|
元件尺寸[mm] |
Φ25.4 |
Φ25.4 |
|
厚度[mm] |
3 |
3 |
|
输出形状 |
长方形 |
长方形 |
|
全角[mRad] |
0.77×0.33 |
0.71×0.33 |
|
衍射效率 |
~95% |
~95% |
|
非均匀度误差 |
<5% |
<5% |
|
过渡区占比 |
长边~4%；短边~10% |
长边~4%；短边~10% |
|
镀膜 |
AR/AR coating |
AR/AR coating |

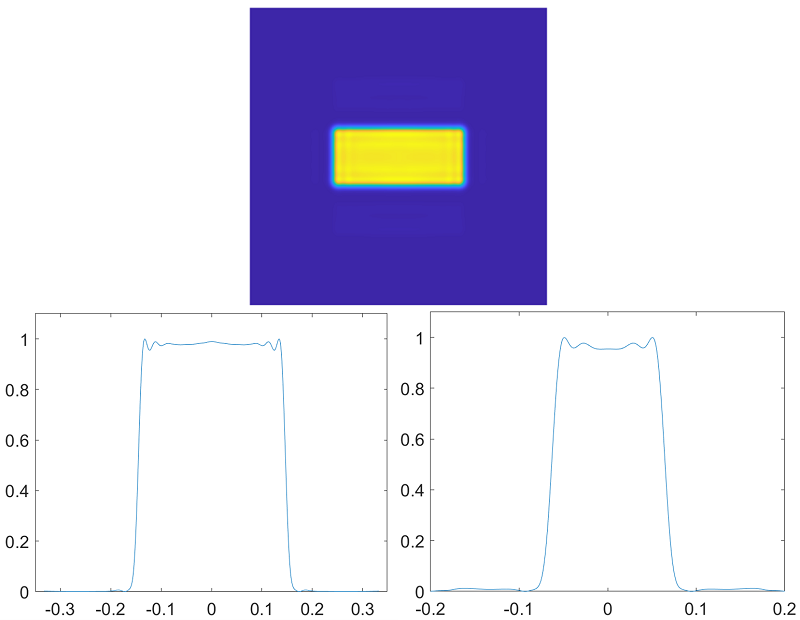

以下是532绿光匀化DOE样品FT-532-71×33-7-1的模拟结果图，该532nm匀光DOE模拟结果图是在入射光斑7mm，工作距离为450mm的情况下得到的。532nm匀光DOE模拟光斑尺寸为半高宽定义。

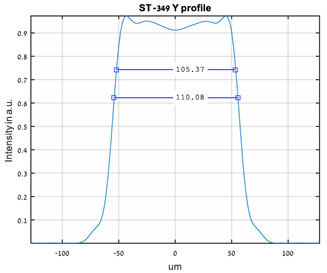

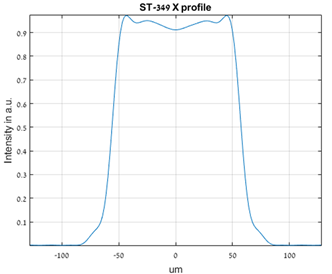

下图为ST-349-Q-Y-E的模拟结果，该模拟结果图是在入射光斑7mm，工作距离为330mm的情况下得到的。该型号绿光光束整形器，衍射光学元件DOE仅供测试使用，如需要购买该型号DOE，则需要重新根据该参数进行定制。
如果您的工作距离为其他参数，可根据该方法计算您的整形光斑大小。对准直入射激光，输出光斑尺寸等于有效焦距乘以衍射全角。我司可提供这4款国产DOE衍射光学元件FT-532-71×33-7-1，FT-532-77×33-7-1，ST-212-Q-Y-E，ST-349-Q-Y-E光束整形器样品进行测试，有兴趣可联系我司申请借样测试。
