BC图案化光束整形器主要适用于光伏领域的BC图案化工艺，同时也支持TOPCon Poly应用。该器件均为单模激光设计，输入光束直径为6mm。图形化匀化器采用一英寸圆形规格，厚度可选2mm或3mm，光学效率均高于90%。其中用于多晶硅减薄的匀化衍射光学元件采用石英或熔融石英材质，且所有该类元件均已完成镀膜处理。
目前355nm紫外光束整形器样品包括FT-355-S60.6-6-3、TH-303-U-Y-E、TH-304-U-Y-E。Poly减薄匀化DOE在工作距离为330/420mm的时候，光斑尺寸为方形200*200μm/254.5*254.5μm、353*353μm/449*449μm、188*188μm/239*239μm。本文将介绍这三款355nm紫外光束整形器的规格，并提供模拟结果供您参考，如对这三款紫外匀化器样品有兴趣可联系我司负责的工作人员了解。
在DOE销售过程中，我们根据众多客户的IBC图案化和TOPCon Poly减薄应用需求，提供了这三个规格的紫外匀化器样品。在355nm波段，多数客户的需求为190~210μm的正方形光斑。为此，我们整合了客户的需求，提供了这三个规格的紫外匀化器样品，供感兴趣的客户进行测试紫外国产匀化DOE。这几个紫外国产匀化DOE整形光斑大小是我们根据客户IBC图案化和TOPCon Poly减薄的需求进行设计生产的，能够满足绝大数的客户的需求，符合您的测试条件。
355nm紫外光束整形器FT-355-S60.6-6-3/TH-303-U-Y-E/TH-304-U-Y-E规格：
|
指标 |
FT-355-S60.6-6-3 |
TH-303-U-Y-E |
TH-304-U-Y-E |
|
波长 [nm] |
355 |
355 |
355 |
|
输入光斑直径(1/e^2 ) [mm] |
6 |
6 |
6 |
|
激光模式[SM/MM] |
单模 |
单模（M2<1.3） |
单模（M2<1.3） |
|
材料 |
石英 |
熔融石英 |
熔融石英 |
|
元件尺寸[mm] |
Φ25.4 |
Φ25.4 |
Φ25.4 |
|
通光孔径[mm] |
-- |
Φ22.9 |
Φ22.9 |
|
厚度[mm] |
2 |
3 |
3 |
|
输出形状 |
正方形 |
正方形 |
正方形 |
|
全角[mRad] |
0.606 |
1.07 |
0.57 |
|
透过率 |
-- |
~100% |
~100% |
|
衍射效率[e^-2] |
>90% |
~95% |
~95% |
|
非均匀度误差 |
-- |
-- |
-- |
|
过渡区 |
~5% |
0.068mRad |
0.065mRad |
|
镀膜 |
AR/AR coating |
AR/AR coating |
AR/AR coating |

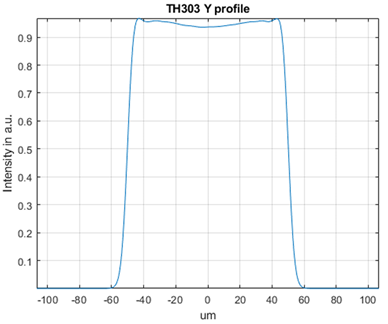

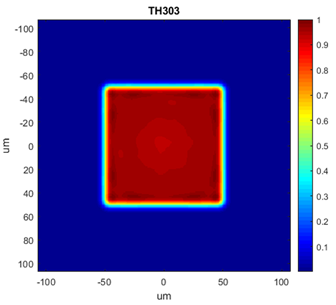

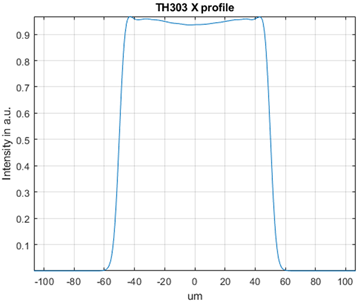

下图为TH-303-U-Y-E的模拟结果和实际效果，该模拟结果图和实际效果图是在入射光斑6mm，工作距离为100mm的情况下得到的。该型号紫外光束整形器，衍射光学元件DOE仅供测试使用，如需要购买该型号DOE，则需要重新根据该参数进行定制。

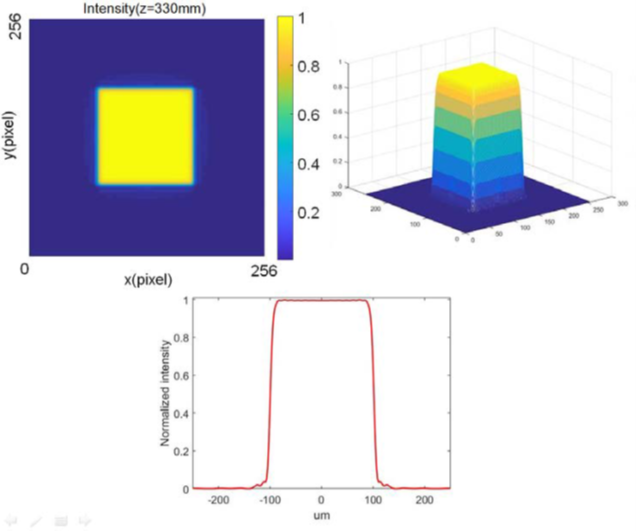

下图为紫外国产匀化DOE FT-355-S60.6-6-3的模拟结果和实际效果，该355匀化DOE模拟结果图和实际效果图是在入射光斑6mm，工作距离为330mm的情况下得到的。该型号355匀化DOE，衍射光学元件DOE仅供测试使用，如需要购买该型号355匀化DOE，则需要重新根据该参数进行定制。

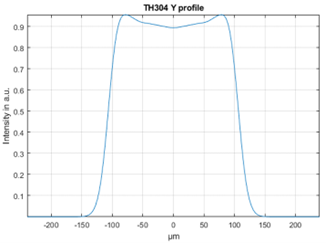

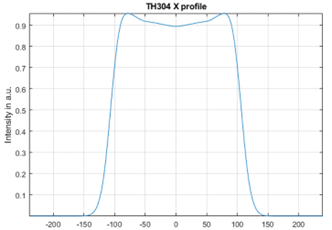

下图为TH-304-U-Y-E的模拟结果和实际效果，该模拟结果图是在入射光斑6mm，工作距离为420mm的情况下得到的。该型号紫外光束整形器，衍射光学元件DOE仅供测试使用，如需要购买该型号DOE，则需要重新根据该参数进行定制。
如果您的工作距离为其他参数，可根据该方法计算您的整形光斑大小。对准直入射激光，输出光斑尺寸等于有效焦距乘以衍射全角。我司可提供这三款国产DOE衍射光学元件FT-355-S60.6-6-3、TH-303-U-Y-E、TH-304-U-Y-E光束整形器样品进行测试，有兴趣可联系我司申请借样测试。
