作者：维尔克斯 时间：2026-3-19 9:55:22

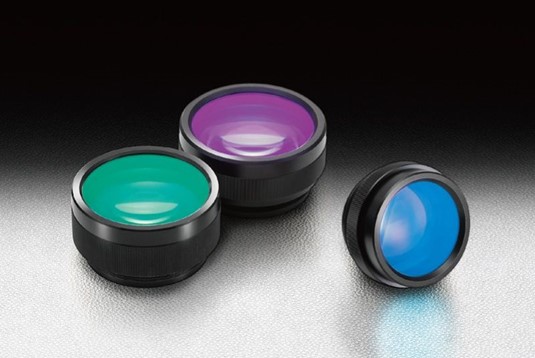

西格玛光机高功率fθ透镜，主要面向激光打标、精密微细加工等应用场景打造。该产品选用高激光损伤阈值的合成石英材质，搭配电介质镀膜工艺，镜头内部不存在反射光聚焦点，能大幅减少激光造成的损伤隐患。这里整理了西格玛光机高功率fθ透镜全系列型号的相关参数，覆盖257nm、343nm、515nm、1030nm四种波长，以及63.5mm、100mm、150mm、300mm四种焦距规格，包含入瞳直径、扫描角度、扫描范围、工作距离等全面的选型参考数据。

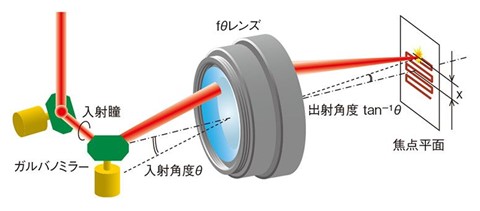

高功率用fθ透镜/高功率场镜。适用于激光打标，激光微细加工等用途。高功率场镜是被用于振镜，或多面转镜，实现光束扫描的镜头。采用了损伤阈值高的合成石英材料和电介质膜。镜头曲面的反射光的汇聚点都不在镜头内部，减少了由此引起激光损伤的可能性可以提供用于Yb激光基波（1030nm）的和高次谐波（257nm，343nm，515nm）的fθ透镜。
西格玛光机高功率用fθ透镜/高功率F-Theta透镜产品应用信息
-根据客户的要求，承接从1台开始的制造。
-承接制造高功率F-Theta场镜和扫描振镜单元组成的激光扫描系统。
Optosigma高功率F-Theta透镜/熔融石英场镜使用注意事项
-由于高功率F-Theta场镜被设计使用于扫描式的光学系统中，所以不推荐使用于成像系统。
-请把光束扫描系统（扫描振镜）安装在fθ透镜的入瞳位置上。光束扫描系统与入瞳位置不一致的情况下，将导致像差恶化，不能得到良好的聚光光斑。
-fθ透镜的入射端到第二振镜（M2）之间，存在镜片反射光的汇聚点，如果在此位置范围内配置其他光学器件的话，存在发生激光损伤的风险，更多细节欢迎来信咨询。
Optosigma高功率用fθ透镜/熔融石英场镜参数表
工作距离指fθ透镜最末端到焦平面的距离
|
型号 |
设计波长(nm) |
焦距f (mm) |
入瞳直径 φ (mm) |
扫描角 (°) |
扫描范围 (mm) |
工作距离 WD (mm) |
|
fθ-63.5-257THP |
257 |
63.52 |
8 |
±9.6 |
15×15 |
81.51 |
|
fθ-63.5-343THP |
343 |
63.53 |
8 |
±9.6 |
15×15 |
80.69 |
|
fθ-63.5-515THP |
515 |
63.51 |
8 |
±9.6 |
15×15 |
79.42 |
|
fθ-63.5-1030THP |
1030 |
63.48 |
8 |
±9.6 |
15×15 |
75.33 |
|
fθ-100-257THP |
257 |
100 |
8 |
±15 |
35×35 |
139.2 |
|
fθ-100-343THP |
343 |
100.9 |
8 |
±15 |
35×35 |
146.2 |
|
fθ-100-515THP |
515 |
100.5 |
8 |
±9.6 |
15×15 |
143 |
|
fθ-100-1030THP |
1030 |
103.6 |
8 |
±15 |
15×15 |
147.5 |
|
fθ-150-257THP |
257 |
150 |
8 |
±15 |
55×55 |
211.9 |
|
fθ-150-343THP |
343 |
148.8 |
8 |
±15 |
55×55 |
209.8 |
|
fθ-150-515THP |
515 |
150 |
8 |
±15 |
55×55 |
219.8 |
|
fθ-150-1030THP |
1030 |
156.1 |
8 |
±15 |
55×55 |
228.1 |
|
fθ-300-257THP |
257 |
300 |
10 |
±16.7 |
120×120 |
501 |
|
fθ-300-343THP |
343 |
300 |
10 |
±16.7 |
120×120 |
493.8 |
|
fθ-300-515THP |
515 |
300.8 |
10 |
±16.5 |
120×120 |
515.3 |
|
fθ-300-1030THP |
1030 |
308.7 |
10 |
±16.0 |
120×120 |
514 |

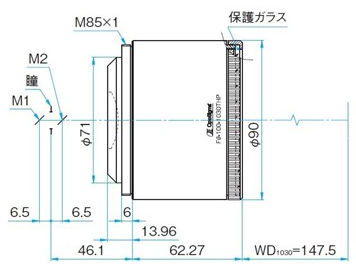

西格玛光机高功率用fθ透镜/高功率F-Theta场镜尺寸图以及使用案例

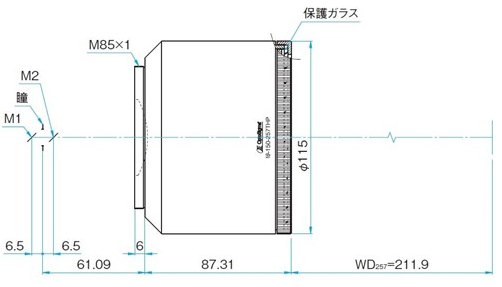

fθ-150-257THP尺寸图
fθ-100-343THP尺寸图
