本款采用硒化锌（ZnSe）材质的单透镜，即二氧化碳激光F‑Theta场镜，主要应用于10.6μm波长的激光打标系统。该款二氧化碳激光场镜结构紧凑、体积小巧、重量轻便，通过优化透镜曲面设计，有效减小光学像差。产品支持50×50mm 至300×300mm的扫描幅面，型号规格多样，可兼容多款振镜系统。产品附带详细安全使用与操作规范，可指导用户合规、安全使用。
|
项目 |
规格 |
|
材质 |
ZnSe晶体 (硒化锌) |
|
设计波长 |
10.6 μm |
|
入瞳直径 |
Φ12 mm |
|
瞳—镜头距离 |
25 mm |
|
镜筒材质 |
铝合金，表面处理：阳极氧化发黑 |
Optosigma CO2 F-Theta镜/ CO2 fθ镜fθ-10600功能说明图

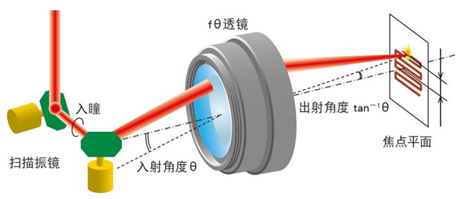

在普通的透镜中激光光束以角度θ入射到透镜时，在焦点平面上的f·tanθ的位置形成光斑。θ比较小时光斑到光轴的距离×与θ几乎成正比，θ变大时，将不成比例。二氧化碳F-Theta镜利用透镜的畸变效果，相对于入射角θ使其出射角度为tan－1θ，即使θ变大，也能保持入射角度和焦点平面上的光斑到光轴距离成简单比例关系。因此，利用扫描振镜等的等速旋转运动而扫描的激光光束，不需要电气校正，在焦点平面上可形成等速直线运动的光斑。

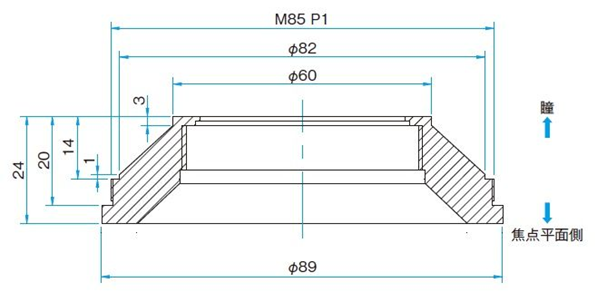

西格玛光机CO2场镜/CO2 F-Theta镜外形图
Optosigma CO2 F-Theta镜/ CO2 fθ镜型号fθ-10600参数表格
工作距离指二氧化碳fθ镜最末端到焦平面的距离
|
型号 |
焦距 f (mm) |
扫描角 (°) |
扫描范围 (mm) |
工作距离 WD (mm) |
|
fθ-75-10600A |
75 |
±28 |
50 × 50 |
57.8 |
|
fθ-100-10600A |
100 |
±21 |
71 × 71 |
85.8 |
|
fθ-150-10600A |
150 |
±29 |
110 × 110 |
139.0 |
|
fθ-200-10600A |
200 |
±28 |
140 × 140 |
181.2 |
|
fθ-250-10600A |
250 |
±28 |
177 × 177 |
232.7 |
|
fθ-300-10600A |
300 |
±28 |
213 × 213 |
283.6 |
|
fθ-360-10600A |
360 |
±20 |
250 × 250 |
344.7 |
|
fθ-433-10600A |
433 |
±20 |
300 × 300 |
414.5 |
西格玛光机CO2场镜/二氧化碳fθ镜使用信息以及注意事项
-我们还备有CO2激光（波长10.6μm）以外用的fθ透镜产品。
-二氧化碳场镜接触强酸会产生有毒的硒化氢。请不要浸入到盐酸或硫酸等的溶液中，或让溶液弄湿二氧化碳fθ镜。
-高能量激光光束聚光在二氧化碳激光场镜ZnSe表面时，热分解会产生有毒气体。而且，由于激光热量的剧烈传导会导致ZnSe损坏，产生大量的气体和粉尘。一旦ZnSe透镜损坏时，注意绝对不要徒手接触透镜，请不要吸入所产生的蒸汽或粉尘，小心谨慎地回收碎片。
-二氧化碳场镜/硒化锌场镜专为扫描光学系统而设计。我们不推荐用于光学成像系统。
-请参考入射瞳的位置配置扫描系统的振镜。否则，像差会大，不能得到最好的光斑。
-ZnSe在法律上被划定为烈性毒物，根据技术指标的不同，有时需要提交烈性毒物转让证。而且，使用后的ZnSe光学元件禁止作为普通垃圾扔掉。详细麻烦您联系当地的代理商或international@sigma-koki.com
