作者：维尔克斯 时间：2026-5-27 4:04:31
本文整理了西格玛光机（Optosigma）圆柱面平凹透镜 CLB/CLSQ 系列全部型号的参数，包括 BK7 和合成石英两种基材，以及从可见光到近红外的多种镀膜选项（N/NM/NIR1/NIR2），同时给出了外形尺寸（10×10 mm 至 30×50 mm）、焦距（-15 mm 至 -300 mm）、曲率半径等详细的规格对照表，旨在帮助光学工程师快速选型与系统设计。
Optosigma平凹柱透镜共同指标
|
共同指标 |
|
|
材质 |
CLB：BK7 CLSQ：合成石英 |
|
设计波长 |
546.1nm |
|
折射率 |
BK7：ne＝1.519 合成石英：ne＝1.460 |
|
镀膜 |
无镀膜：型号末尾 N 防反射膜：型号末尾 NM, NIR1, NIR2 |
|
激光损伤阈值（参考值） |
防反射膜 4J/cm2 脉冲宽10ns，重复频率20Hz |
|
有效直径 |
外形尺寸90%的长方形内接圆或椭圆 |
|
表面质量 |
20－10 |
圆柱面平凹透镜（柱面平凹透镜）是在垂直方向具有凹透镜的曲率，在水平方向没有曲率的透镜。与柱面平凸透镜组合在一起，用于将半导体激光的椭圆光束整形为圆形等。有从可见光到近红外用的BK7材料的透镜，和可用于350nm以下紫外光的高激光损伤阈值的合成石英透镜这两种类型。BK7材料的透镜中，备有可见光·近红外·红外三种类型的防反射膜的透镜。光学系统中使用柱面透镜时，可以改变光束形状或照明光的纵横比。
Sigmakoki平凹柱面透镜应用信息
-承接制造产品目录之外的外径尺寸或焦距的产品。
-也承接制造无镀膜透镜上蒸镀特定波长的防反射膜的产品。
-备有固定柱面透镜的柱面透镜支架（CHA）。
Sigmakoki平凹柱透镜使用注意事项
-柱面平凹透镜有色差，焦距随波长变化。各波长的焦距请参考网页上的“焦距随波长变化特性数据”确认。
-射入柱面平凹透镜的光线有方向性。请务必从凹面一侧射入平行光。否则球差会变大，光学性能可能会变差。
-由于无镀膜透镜的正面和反面都存在反射损失，所以透过率为90%左右

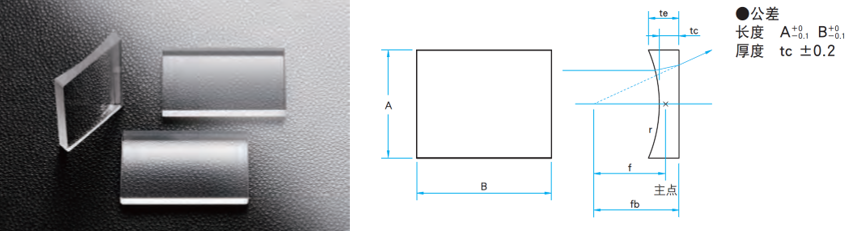

西格玛光机平凹柱透镜外形图

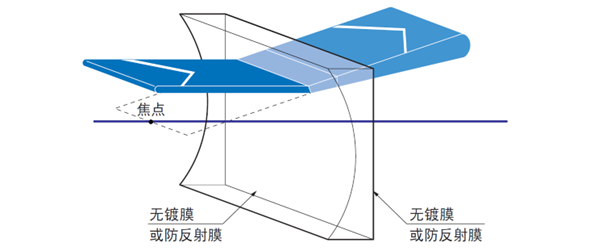

Optosigma平凹柱面透镜CLB-N/CLSQ-N功能说明图

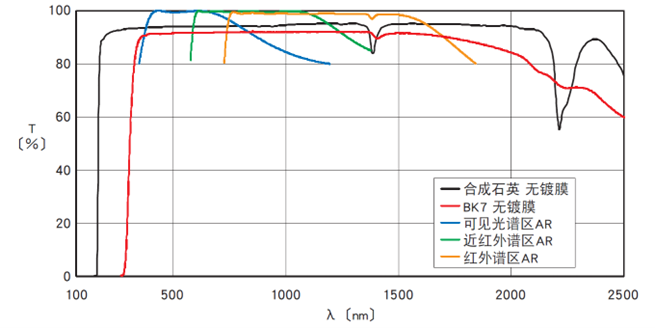

Sigmakoki平凹柱面透镜CLB-N/CLSQ-N透过率波长特性图（T：透过率）
西格玛光机平凹柱面透镜防反射膜指定镀膜方法
【例】S-CLB-3050-200M透镜指定近红外用（633〜1064nm）的防反射膜时
|
AR膜类型 |
型号 |
适用波长〔nm〕 |
透过率〔％〕 |
|
可见光谱区 |
CLB-3050B-200NM |
400〜700 |
＞平均99 |
|
近红外谱区 |
CLB-3050B-200NIR1 |
633〜1064 |
＞平均98.5 |
|
红外谱区 |
CLB-3050B-200NIR2 |
750〜1550 |
＞平均98.5 |
上述型号为CLB-3050B-200M高性价比凹透镜上镀有防反射膜时的例子。防反射膜可以镀在所有CLB系列的透镜上。
西格玛光机平凹柱面透镜CLB-N/CLSQ-N参数表
BK7 10×10mm〜30×50mm
|
无镀膜 |
镀膜 |
A×B (mm) |
焦距f (mm) |
边缘厚度te (mm) |
中心厚度tc (mm) |
后焦距fb (mm) |
曲率半径r (mm) |
||
|
型号 |
可见光400-700nm |
近红外633-1064nm |
红外750-1550nm |
||||||
|
CLB-1010-15N |
M |
IR1 |
IR2 |
10×10 |
－15 |
4.0 |
2.2 |
－16.4 |
7.79 |
|
CLB-1010-20N |
M |
IR1 |
IR2 |
10×10 |
－20 |
3.0 |
1.7 |
－21.1 |
10.38 |
|
CLB-1010-25N |
M |
IR1 |
IR2 |
10×10 |
－25 |
3.0 |
2.0 |
－26.3 |
12.98 |
|
CLB-1010-30N |
M |
IR1 |
IR2 |
10×10 |
－30 |
3.0 |
2.2 |
－31.4 |
15.57 |
|
CLB-1010-40N |
M |
IR1 |
IR2 |
10×10 |
－40 |
3.0 |
2.4 |
－41.6 |
20.76 |
|
CLB-1020-15N |
M |
IR1 |
IR2 |
10×20 |
－15 |
4.0 |
2.2 |
－16.4 |
7.79 |
|
CLB-1020-20N |
M |
IR1 |
IR2 |
10×20 |
－20 |
3.0 |
1.7 |
－21.1 |
10.38 |
|
CLB-1020-25N |
M |
IR1 |
IR2 |
10×20 |
－25 |
3.0 |
2.0 |
－26.3 |
12.98 |
|
CLB-1020-30N |
M |
IR1 |
IR2 |
10×20 |
－30 |
3.0 |
2.2 |
－31.4 |
15.57 |
|
CLB-1020-40N |
M |
IR1 |
IR2 |
10×20 |
－40 |
3.0 |
2.4 |
－41.6 |
20.76 |
|
CLB-1515-20N |
M |
IR1 |
IR2 |
15×15 |
－20 |
5.0 |
1.8 |
－21.2 |
10.38 |
|
CLB-1515-25N |
M |
IR1 |
IR2 |
15×15 |
－25 |
5.0 |
2.6 |
－26.7 |
12.98 |
|
CLB-1515-30N |
M |
IR1 |
IR2 |
15×15 |
－30 |
4.0 |
2.1 |
－31.4 |
15.57 |
|
CLB-1515-40N |
M |
IR1 |
IR2 |
15×15 |
－40 |
4.0 |
2.6 |
－41.7 |
20.76 |
|
CLB-1525-20N |
M |
IR1 |
IR2 |
15×25 |
－20 |
5.0 |
1.8 |
－21.2 |
10.38 |
|
CLB-1525-25N |
M |
IR1 |
IR2 |
15×25 |
－25 |
5.0 |
2.6 |
－26.7 |
12.98 |
|
CLB-1525-30N |
M |
IR1 |
IR2 |
15×25 |
－30 |
4.0 |
2.1 |
－31.4 |
15.57 |
|
CLB-1525-40N |
M |
IR1 |
IR2 |
15×25 |
－40 |
4.0 |
2.6 |
－41.7 |
20.76 |
|
CLB-2020-25N |
M |
IR1 |
IR2 |
20×20 |
－25 |
7.0 |
2.3 |
－26.5 |
12.98 |
|
CLB-2020-30N |
M |
IR1 |
IR2 |
20×20 |
－30 |
6.0 |
2.4 |
－31.6 |
15.57 |
|
CLB-2020-40N |
M |
IR1 |
IR2 |
20×20 |
－40 |
5.0 |
2.4 |
－41.6 |
20.76 |
|
CLB-2020-50N |
M |
IR1 |
IR2 |
20×20 |
－50 |
4.0 |
2.0 |
－51.3 |
25.95 |
|
CLB-2020-60N |
M |
IR1 |
IR2 |
20×20 |
－60 |
4.0 |
2.4 |
－61.5 |
31.14 |
|
CLB-2020-70N |
M |
IR1 |
IR2 |
20×20 |
－70 |
4.0 |
2.6 |
－71.7 |
36.33 |
|
CLB-2020-80N |
M |
IR1 |
IR2 |
20×20 |
－80 |
4.0 |
2.8 |
－81.8 |
41.52 |
|
CLB-2020-100N |
M |
IR1 |
IR2 |
20×20 |
－100 |
4.0 |
3.0 |
－102.0 |
51.90 |
|
CLB-2020-130N |
M |
IR1 |
IR2 |
20×20 |
－130 |
4.0 |
3.3 |
－132.1 |
67.47 |
|
CLB-2020-150N |
M |
IR1 |
IR2 |
20×20 |
－150 |
4.0 |
3.4 |
－152.2 |
77.85 |
|
CLB-2020-200N |
M |
IR1 |
IR2 |
20×20 |
－200 |
4.0 |
3.5 |
－202.3 |
103.80 |
|
CLB-2020-250N |
M |
IR1 |
IR2 |
20×20 |
－250 |
4.0 |
3.6 |
－252.4 |
129.75 |
|
CLB-2020-300N |
M |
IR1 |
IR2 |
20×20 |
－300 |
4.0 |
3.7 |
－302.4 |
155.70 |
|
CLB-2030-100N |
M |
IR1 |
IR2 |
20×30 |
－100 |
4.0 |
3.0 |
－102.0 |
51.90 |
|
CLB-2030-130N |
M |
IR1 |
IR2 |
20×30 |
－130 |
4.0 |
3.3 |
－132.1 |
67.47 |
|
CLB-2030-150N |
M |
IR1 |
IR2 |
20×30 |
－150 |
4.0 |
3.4 |
－152.2 |
77.85 |
|
CLB-2030-200N |
M |
IR1 |
IR2 |
20×30 |
－200 |
4.0 |
3.5 |
－202.3 |
103.80 |
|
CLB-2030-250N |
M |
IR1 |
IR2 |
20×30 |
－250 |
4.0 |
3.6 |
－252.4 |
129.75 |
|
CLB-2030-300N |
M |
IR1 |
IR2 |
20×30 |
－300 |
4.0 |
3.7 |
－302.4 |
155.70 |
|
CLB-2040-25N |
M |
IR1 |
IR2 |
20×40 |
－25 |
7.0 |
2.3 |
－26.5 |
12.98 |
|
CLB-2040-30N |
M |
IR1 |
IR2 |
20×40 |
－30 |
6.0 |
2.4 |
－31.6 |
15.57 |
|
CLB-2040-40N |
M |
IR1 |
IR2 |
20×40 |
－40 |
5.0 |
2.4 |
－41.6 |
20.76 |
|
CLB-2040-50N |
M |
IR1 |
IR2 |
20×40 |
－50 |
4.0 |
2.0 |
－51.3 |
25.95 |
|
CLB-2040-60N |
M |
IR1 |
IR2 |
20×40 |
－60 |
4.0 |
2.4 |
－61.5 |
31.14 |
|
CLB-2040-70N |
M |
IR1 |
IR2 |
20×40 |
－70 |
4.0 |
2.6 |
－71.7 |
36.33 |
|
CLB-2040-80N |
M |
IR1 |
IR2 |
20×40 |
－80 |
4.0 |
2.8 |
－81.8 |
41.52 |
|
CLB-2050-100N |
M |
IR1 |
IR2 |
20×50 |
－100 |
4.0 |
3.0 |
－102.0 |
51.90 |
|
CLB-2050-130N |
M |
IR1 |
IR2 |
20×50 |
－130 |
4.0 |
3.3 |
－132.1 |
67.47 |
|
CLB-2050-150N |
M |
IR1 |
IR2 |
20×50 |
－150 |
4.0 |
3.4 |
－152.2 |
77.85 |
|
CLB-2050-200N |
M |
IR1 |
IR2 |
20×50 |
－200 |
4.0 |
3.5 |
－202.3 |
103.80 |
|
CLB-2050-250N |
M |
IR1 |
IR2 |
20×50 |
－250 |
4.0 |
3.6 |
－252.4 |
129.75 |
|
CLB-2050-300N |
M |
IR1 |
IR2 |
20×50 |
－300 |
4.0 |
3.7 |
－302.4 |
155.70 |
|
CLB-3030-50N |
M |
IR1 |
IR2 |
30×30 |
－50 |
7.0 |
2.2 |
－51.5 |
25.95 |
|
CLB-3030-60N |
M |
IR1 |
IR2 |
30×30 |
－60 |
6.0 |
2.1 |
－61.4 |
31.14 |
|
CLB-3030-70N |
M |
IR1 |
IR2 |
30×30 |
－70 |
5.0 |
1.8 |
－71.2 |
36.33 |
|
CLB-3030-80N |
M |
IR1 |
IR2 |
30×30 |
－80 |
5.0 |
2.2 |
－81.4 |
41.52 |
|
CLB-3030-100N |
M |
IR1 |
IR2 |
30×30 |
－100 |
5.0 |
2.8 |
－101.8 |
51.90 |
|
CLB-3030-130N |
M |
IR1 |
IR2 |
30×30 |
－130 |
5.0 |
3.3 |
－132.2 |
67.47 |
|
CLB-3030-150N |
M |
IR1 |
IR2 |
30×30 |
－150 |
5.0 |
3.5 |
－152.3 |
77.85 |
|
CLB-3030-200N |
M |
IR1 |
IR2 |
30×30 |
－200 |
5.0 |
3.9 |
－202.6 |
103.80 |
|
CLB-3030-250N |
M |
IR1 |
IR2 |
30×30 |
－250 |
5.0 |
4.1 |
－252.7 |
129.75 |
|
CLB-3030-300N |
M |
IR1 |
IR2 |
30×30 |
－300 |
5.0 |
4.3 |
－302.8 |
155.70 |
|
CLB-3040-50N |
M |
IR1 |
IR2 |
30×40 |
－50 |
7.0 |
2.2 |
－51.5 |
25.95 |
|
CLB-3040-60N |
M |
IR1 |
IR2 |
30×40 |
－60 |
6.0 |
2.1 |
－61.4 |
31.14 |
|
CLB-3040-70N |
M |
IR1 |
IR2 |
30×40 |
－70 |
5.0 |
1.8 |
－71.2 |
36.33 |
|
CLB-3040-80N |
M |
IR1 |
IR2 |
30×40 |
－80 |
5.0 |
2.2 |
－81.4 |
41.52 |
|
CLB-3050-100N |
M |
IR1 |
IR2 |
30×50 |
－100 |
5.0 |
2.8 |
－101.8 |
51.90 |
|
CLB-3050-130N |
M |
IR1 |
IR2 |
30×50 |
－130 |
5.0 |
3.3 |
－132.2 |
67.47 |
|
CLB-3050-150N |
M |
IR1 |
IR2 |
30×50 |
－150 |
5.0 |
3.5 |
－152.3 |
77.85 |
|
CLB-3050-200N |
M |
IR1 |
IR2 |
30×50 |
－200 |
5.0 |
3.9 |
－202.6 |
103.80 |
|
CLB-3050-250N |
M |
IR1 |
IR2 |
30×50 |
－250 |
5.0 |
4.1 |
－252.7 |
129.75 |
|
CLB-3050-300N |
M |
IR1 |
IR2 |
30×50 |
－300 |
5.0 |
4.3 |
－302.8 |
155.70 |
合成石英 10×10mm〜30×50mm
|
型号 |
A×B (mm) |
焦距f (mm) |
边缘厚度te (mm) |
中心厚度tc (mm) |
后焦距fb (mm) |
曲率半径r (mm) |
|
CLSQ-1010-15N |
10×10 |
－15 |
4.0 |
1.9 |
－16.3 |
6.90 |
|
CLSQ-1010-20N |
10×10 |
－20 |
3.0 |
1.5 |
－21.0 |
9.20 |
|
CLSQ-1010-25N |
10×10 |
－25 |
3.0 |
1.9 |
－26.3 |
11.50 |
|
CLSQ-1010-30N |
10×10 |
－30 |
3.0 |
2.1 |
－31.4 |
13.80 |
|
CLSQ-1010-40N |
10×10 |
－40 |
3.0 |
2.3 |
－41.6 |
18.40 |
|
CLSQ-1020-15N |
10×20 |
－15 |
4.0 |
1.9 |
－16.3 |
6.90 |
|
CLSQ-1020-20N |
10×20 |
－20 |
3.0 |
1.5 |
－21.0 |
9.20 |
|
CLSQ-1020-25N |
10×20 |
－25 |
3.0 |
1.9 |
－26.3 |
11.50 |
|
CLSQ-1020-30N |
10×20 |
－30 |
3.0 |
2.1 |
－31.4 |
13.80 |
|
CLSQ-1020-40N |
10×20 |
－40 |
3.0 |
2.3 |
－41.6 |
18.40 |
|
CLSQ-1515-20N |
15×15 |
－20 |
6.0 |
2.1 |
－21.5 |
9.20 |
|
CLSQ-1515-25N |
15×15 |
－25 |
5.0 |
2.2 |
－26.5 |
11.50 |
|
CLSQ-1515-30N |
15×15 |
－30 |
4.0 |
1.8 |
－31.2 |
13.80 |
|
CLSQ-1515-40N |
15×15 |
－40 |
4.0 |
2.4 |
－41.6 |
18.40 |
|
CLSQ-1525-20N |
15×25 |
－20 |
6.0 |
2.1 |
－21.5 |
9.20 |
|
CLSQ-1525-25N |
15×25 |
－25 |
5.0 |
2.2 |
－26.5 |
11.50 |
|
CLSQ-1525-30N |
15×25 |
－30 |
4.0 |
1.8 |
－31.2 |
13.80 |
|
CLSQ-1525-40N |
15×25 |
－40 |
4.0 |
2.4 |
－41.6 |
18.40 |
|
CLSQ-2020-25N |
20×20 |
－25 |
7.0 |
1.2 |
－25.8 |
11.50 |
|
CLSQ-2020-30N |
20×20 |
－30 |
6.0 |
1.7 |
－31.2 |
13.80 |
|
CLSQ-2020-40N |
20×20 |
－40 |
5.0 |
2.0 |
－41.4 |
18.40 |
|
CLSQ-2020-50N |
20×20 |
－50 |
4.0 |
1.7 |
－51.2 |
23.00 |
|
CLSQ-2020-60N |
20×20 |
－60 |
4.0 |
2.1 |
－61.5 |
27.60 |
|
CLSQ-2020-70N |
20×20 |
－70 |
4.0 |
2.4 |
－71.6 |
32.20 |
|
CLSQ-2020-80N |
20×20 |
－80 |
4.0 |
2.6 |
－81.8 |
36.80 |
|
CLSQ-2020-100N |
20×20 |
－100 |
4.0 |
2.9 |
－102.0 |
46.00 |
|
CLSQ-2020-130N |
20×20 |
－130 |
4.0 |
3.2 |
－132.2 |
59.80 |
|
CLSQ-2020-150N |
20×20 |
－150 |
4.0 |
3.3 |
－152.2 |
69.00 |
|
CLSQ-2020-200N |
20×20 |
－200 |
4.0 |
3.5 |
－202.4 |
92.00 |
|
CLSQ-2020-250N |
20×20 |
－250 |
4.0 |
3.6 |
－252.4 |
115.00 |
|
CLSQ-2020-300N |
20×20 |
－300 |
4.0 |
3.6 |
－302.5 |
138.00 |
|
CLSQ-2040-25N |
20×40 |
－25 |
7.0 |
1.2 |
－25.8 |
11.50 |
|
CLSQ-2040-30N |
20×40 |
－30 |
6.0 |
1.7 |
－31.2 |
13.80 |
|
CLSQ-2040-40N |
20×40 |
－40 |
5.0 |
2.0 |
－41.4 |
18.40 |
|
CLSQ-2040-50N |
20×40 |
－50 |
4.0 |
1.7 |
－51.2 |
23.00 |
|
CLSQ-2040-60N |
20×40 |
－60 |
4.0 |
2.1 |
－61.5 |
27.60 |
|
CLSQ-2040-70N |
20×40 |
－70 |
4.0 |
2.4 |
－71.6 |
32.20 |
|
CLSQ-2040-80N |
20×40 |
－80 |
4.0 |
2.6 |
－81.8 |
36.80 |
|
CLSQ-2050-100N |
20×50 |
－100 |
4.0 |
2.9 |
－102.0 |
46.00 |
|
CLSQ-2050-130N |
20×50 |
－130 |
4.0 |
3.2 |
－132.2 |
59.80 |
|
CLSQ-2050-150N |
20×50 |
－150 |
4.0 |
3.3 |
－152.2 |
69.00 |
|
CLSQ-2050-200N |
20×50 |
－200 |
4.0 |
3.5 |
－202.4 |
92.00 |
|
CLSQ-2050-250N |
20×50 |
－250 |
4.0 |
3.6 |
－252.4 |
115.00 |
|
CLSQ-2050-300N |
20×50 |
－300 |
4.0 |
3.6 |
－302.5 |
138.00 |
|
CLSQ-3030-50N |
30×30 |
－50 |
7.0 |
1.4 |
－51.0 |
23.00 |
|
CLSQ-3030-60N |
30×30 |
－60 |
6.0 |
1.6 |
－61.1 |
27.60 |
|
CLSQ-3030-70N |
30×30 |
－70 |
6.0 |
2.3 |
－71.6 |
32.20 |
|
CLSQ-3030-80N |
30×30 |
－80 |
5.0 |
1.8 |
－81.2 |
36.80 |
|
CLSQ-3030-100N |
30×30 |
－100 |
5.0 |
2.5 |
－101.7 |
46.00 |
|
CLSQ-3030-130N |
30×30 |
－130 |
5.0 |
3.1 |
－132.1 |
59.80 |
|
CLSQ-3030-150N |
30×30 |
－150 |
5.0 |
3.3 |
－152.3 |
69.00 |
|
CLSQ-3030-200N |
30×30 |
－200 |
5.0 |
3.8 |
－202.6 |
92.00 |
|
CLSQ-3030-250N |
30×30 |
－250 |
5.0 |
4.0 |
－252.8 |
115.00 |
|
CLSQ-3030-300N |
30×30 |
－300 |
5.0 |
4.2 |
－302.9 |
138.00 |
|
CLSQ-3040-50N |
30×40 |
－50 |
7.0 |
1.4 |
－51.0 |
23.00 |
|
CLSQ-3040-60N |
30×40 |
－60 |
6.0 |
1.6 |
－61.1 |
27.60 |
|
CLSQ-3040-70N |
30×40 |
－70 |
6.0 |
2.3 |
－71.6 |
32.20 |
|
CLSQ-3040-80N |
30×40 |
－80 |
5.0 |
1.8 |
－81.2 |
36.80 |
|
CLSQ-3050-100N |
30×50 |
－100 |
5.0 |
2.5 |
－101.7 |
46.00 |
|
CLSQ-3050-130N |
30×50 |
－130 |
5.0 |
3.1 |
－132.1 |
59.80 |
|
CLSQ-3050-150N |
30×50 |
－150 |
5.0 |
3.3 |
－152.3 |
69.00 |
|
CLSQ-3050-200N |
30×50 |
－200 |
5.0 |
3.8 |
－202.6 |
92.00 |
|
CLSQ-3050-250N |
30×50 |
－250 |
5.0 |
4.0 |
－252.8 |
115.00 |
|
CLSQ-3050-300N |
30×50 |
－300 |
5.0 |
4.2 |
－302.9 |
138.00 |
