格兰泰勒棱镜GYPB/GYPC系列采用无粘合剂的空气隙设计，从根本上消除了粘接剂引起的光吸收和激光损伤阈值下降问题，能够实现低于5×10⁻⁶的极高消光比与极低的透过损耗。该系列可选用α-BBO晶体（覆盖200–270nm、300–700nm、700–3000nm波段）或方解石（覆盖350–2300nm波段），棱镜表面均镀有MgF₂单层增透膜，广泛适用于高功率激光、偏振成像、光谱分析等科研与工业领域。
格兰泰勒棱镜是长度最短的偏光棱镜。透过损失小，可以得到5×10－5以下的消光比。可提供材料为方解石的，用于可见光和红外波段的系列，以及材料为a-BBo的，用于紫外波段的两个系列产品。2个棱镜之间有一个徽小的空气隙(不是粘结结构)，所以没有粘接剂的吸收，和因此引起的激光损伤阈值的下降。表面镀了单层防反射膜，透过率好。

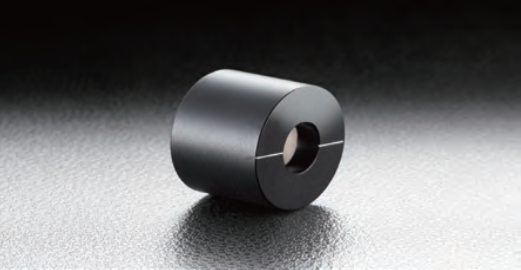

西格玛光机格兰泰勒偏振棱镜GYPB/GYPC产品信息
-可提供可用于高功率激光的格兰激光棱镜（GLPB/GLP)，以及沃拉斯顿棱 镜(WPPB/WPPC)。
-承接无光学膜，或镀对应指定波长的防反射膜的订制产品。详情请咨询。
Optosigma格兰-泰勒偏振棱镜GYPB/GYPC注意事项：
-改变入射角，其透过光的消光比会随之变化。
-没有透过的光束部分全部在格兰泰勒棱镜的侧面吸收或散乱。在高精度的系统中，也许有必要用针孔等遮挡在元件内部散射的光束部分。
-方解石是天然晶体，产品之间也许会存在质量差异或个体差。
西格玛光机格兰泰勒偏振棱镜共同参数指标：
|
指标项 |
参数说明 |
|
材料 |
α-BBO, 方解石 |
|
光轴偏移 |
< 3′（3 角分） |
|
波面精度 |
λ/4 |
|
光学膜 |
MgF₂单层防反射膜 |
|
激光损伤阈值 |
1 J/cm²（脉冲宽 10 ns） |
|
表面质量 |
20-10（划痕 - 麻点标准） |
|
外框材料 |
铝合金，表面处理：黑色氧化 |
Optosigma格兰-泰勒偏振棱镜α-BBO材料
|
型号 |
适用波长 (nm) |
消光比 |
通光孔径 φA (mm) |
外形尺寸 φD×L (mm) |
|
GYPB-06-15SN-2/3 |
200~270 |
< 5×10⁻⁶ |
φ6 |
15×15 |
|
GYPB-08-17SN-2/3 |
200~270 |
< 5×10⁻⁶ |
φ8 |
25.4×17 |
|
GYPB-10-19SN-2/3 |
200~270 |
< 5×10⁻⁶ |
φ10 |
25.4×19 |
|
GYPB-15-23SN-2/3 |
200~270 |
< 5×10⁻⁶ |
φ15 |
30×23 |
|
GYPB-20-29SN-2/3 |
200~270 |
< 5×10⁻⁶ |
φ20 |
38×29 |
|
GYPB-06-15SN-3/7 |
300~700 |
< 5×10⁻⁶ |
φ6 |
15×15 |
|
GYPB-08-17SN-3/7 |
300~700 |
< 5×10⁻⁶ |
φ8 |
25.4×17 |
|
GYPB-10-19SN-3/7 |
300~700 |
< 5×10⁻⁶ |
φ10 |
25.4×19 |
|
GYPB-15-23SN-3/7 |
300~700 |
< 5×10⁻⁶ |
φ15 |
30×23 |
|
GYPB-20-29SN-3/7 |
300~700 |
< 5×10⁻⁶ |
φ20 |
38×29 |
|
GYPB-06-15SN-7/30 |
700~3000 |
< 5×10⁻⁶ |
φ6 |
15×15 |
|
GYPB-08-17SN-7/30 |
700~3000 |
< 5×10⁻⁶ |
φ8 |
25.4×17 |
|
GYPB-10-19SN-7/30 |
700~3000 |
< 5×10⁻⁶ |
φ10 |
25.4×19 |
|
GYPB-15-23SN-7/30 |
700~3000 |
< 5×10⁻⁶ |
φ15 |
30×23 |
|
GYPB-20-29SN-7/30 |
700~3000 |
< 5×10⁻⁶ |
φ20 |
38×29 |
西格玛光机格兰·泰勒偏振棱镜方解石材料
|
型号 |
适用波长 (nm) |
消光比 |
通光孔径 φA (mm) |
外形尺寸 φD×L (mm) |
|
GYPC-08-17SN |
350～2300nm |
＜5×10-5 |
φ8mm |
φ25.4x17mm |

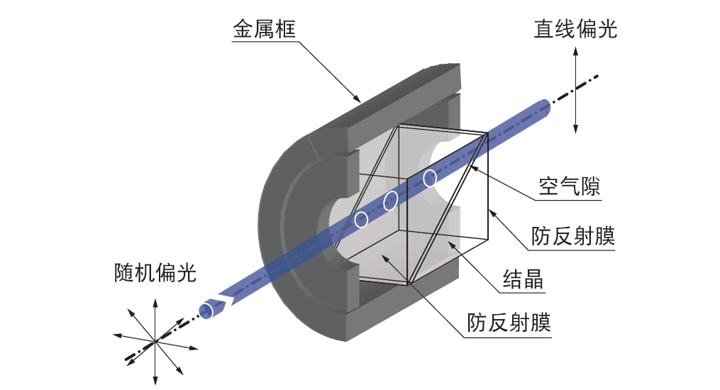

Optosigma格兰-泰勒棱镜功能说明图：

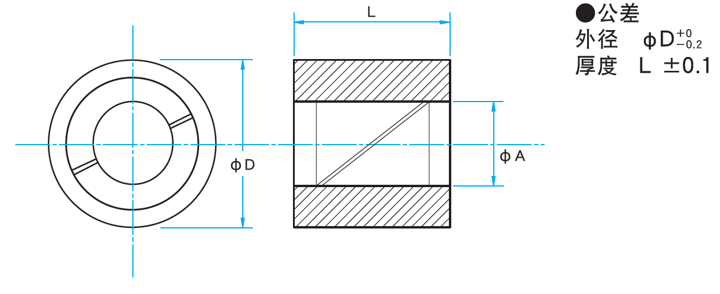

格兰·泰勒偏振棱镜外形图：
