光的偏振作为现代光学中的一项核心基础原理，在显示技术、激光光学、精密检测等众多领域有着广泛应用。尽管“偏振”这个概念为许多人所知，但真正理解它的人并不多，对线偏振、圆偏振等偏振形态的认识往往比较有限。西格玛光机从偏振的基础知识入手，以通俗的方式解析光的偏振特性及区分不同偏振态的方法，系统梳理偏振元件的种类，并详细讲解偏振元件、相位延迟器、波片、偏振棱镜和菲涅耳菱形棱镜等核心光学器件的工作原理、性能差异、参数特点以及实际应用场景，帮助大家快速读懂偏振原理，掌握偏振元件的选型和使用要点。
自然光的基础属性包含亮度、色彩与偏振。人类可以分辨亮度和色彩，却无法感知偏振。不过，偏振并非罕见的不可感知现象。我们的生活环境中处处充满偏振光：晴空、水面、窗户的反射光，以及电视、手机等液晶显示设备发出的光，全部都是偏振光。除此之外，鸟类、蜜蜂等生物还能巧妙利用偏振光生存。传说维京人在航海时，即便乌云蔽日，也能依靠具备偏振特性的晶体（魔石）精准辨别方位，其中原理虽无从确切考证，但确有相关记载。
人类在进化过程中，舍弃了感知偏振的能力。对于各位读者理解偏振的基础知识而言，缺少这项本能或许会形成阻碍。但现实中，家家户户都在用的影像显示设备，正是以人类无法感知偏振为前提设计制造的。倘若人类可以识别偏振，液晶电视、显示器呈现的画面，大概率会让人产生强烈违和感。
不可见的物理现象往往难以解释。光具备传播方向与振动形态，整体可分为三大类型：垂直或水平的线偏振光、正方形±45°对角方向的线偏振光，以及无固定振动朝向的圆形偏振光。圆偏振光存在成对形态，肉眼无法区分，可分为右旋与左旋两类。
实际的偏振形态十分复杂，但全部都能通过以上三种基础形态组合表示。为避免内容过于晦涩，本文仅围绕三种最简偏振形态展开讲解：S1：垂直&水平方向线偏振光，S2：正方形对角（±45°）方向线偏振光，S3：圆偏振光

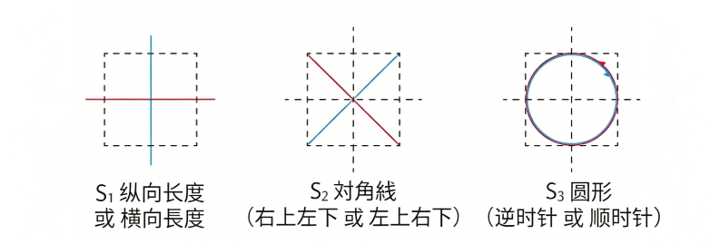

图1. 光的偏振方向与形态（图形的尺寸大小不代表亮度。设定所有图形的亮度均为1）
需要再次强调：人眼无法区分这三类偏振光，观感完全一致。因此，观测偏振现象必须借助偏振片。偏振片仅允许特定方向的偏振分量透过，会阻挡与其正交方向的偏振光。线偏振光透过偏振片时：偏振光振动方向与偏振片透光轴一致，透光率达到最大；二者方向相互垂直时，光线完全无法透过；线偏振方位与偏振片透光轴呈45°/−45°夹角时，透光率均为50%；而圆偏振光入射偏振片时，无论偏振片旋转至任何角度，透光率恒定为50%。

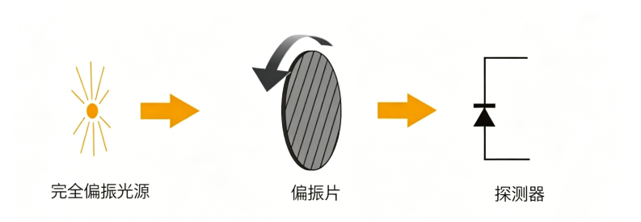

图2. 旋转检偏法原理图

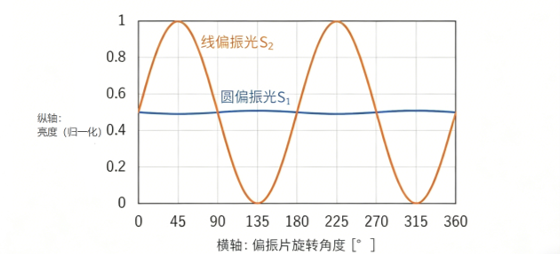

图3. 旋转检偏法偏振特性曲线图
由此可见，旋转偏振片、观察透光量的变化，便能大致判断入射光的偏振状态。
具体判定方法：旋转偏振片时，若透光量可降至接近0，入射光为线偏振光；将消光角度旋转90°，该方向即为入射光的偏振方位。若偏振片旋转至任意角度，透光量始终稳定在50%，则为非偏振光。顾名思义，非偏振光无偏振特性，太阳光、荧光灯、LED光源等自然界直射光，基本都属于非偏振光。与之相对，完全具备偏振特性的光，称为完全偏振光。激光、透过偏振片的光线、以布儒斯特角反射的光线等，都属于人工特殊条件下产生的完全偏振光。介于二者之间的状态，称作部分偏振光，是非偏振光与完全偏振光混合形成的形态。
仅依靠偏振片，无法区分部分偏振光与完全偏振光。因此标准观测流程为：先通过前置偏振片将光源统一转为线偏振光，再让光线穿透待测样品，最后检测偏振状态的变化。无样品干扰时为标准线偏振光；光线穿透样品后，若旋转后端偏振片全程透光率维持50%，则出射光为圆偏振光。在线偏振光与圆偏振光之间，还存在椭圆偏振光。椭圆偏振光需要通过矩阵运算分析，本文仅做名词科普，不展开计算推导。
利用偏振片可以区分完全偏振光中的线偏振与圆偏振，但无法辨别圆偏振光的右旋、左旋两种类型。尽管存在局限性，但旋转偏振片的检测方式操作简单、原理易懂，被命名为旋转检偏法，在行业内广泛应用。理解肉眼不可见的物理规律，需要足够耐心。如果不排斥公式推导，建议学习偏振相关的计算方法。即便无法完全吃透原理，借助公式也能得出准确结论，辅助加深理解。
关于偏振的基础知识科普到此结束，接下来进入正题，讲解偏振元件种类与原理。
偏振元件主要分为两大偏振元件种类：仅透过特定线偏振光的偏振器，不改变光强、仅调控偏振形态的相位延迟器。
一、偏振器
常见品类：偏振片、偏振滤光片、偏振分光棱镜、偏振棱镜等。评判偏振器性能的核心指标为消光比：线偏振光入射后，当偏振器透光轴与入射偏振方位垂直（消光状态）时，光线衰减越彻底、透光量越趋近于0，消光比越高。按消光比由高至低排序：偏振棱镜＞偏振滤光片＞偏振分光棱镜＞偏振片。

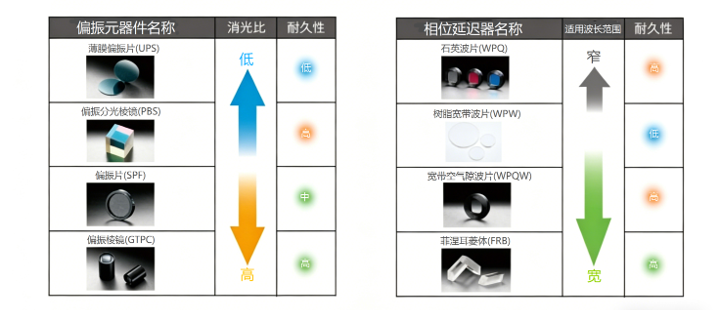

图4. 偏振元件与相位延迟器特性一览表
偏振分光棱镜：透过水平P偏振光、反射垂直S偏振光，具备基础偏振筛选能力；但结构不易旋转调节，且消光比偏低，很少单独作为偏振器使用。
偏振片/偏振滤光片：厚度轻薄，可嵌入光学系统狭小间隙，通用性极强，是偏振光学系统的常用基础元件。
偏振棱镜：品类丰富、消光比优异、耐用性强，多用于高精度偏振检测、精密光学实验场景。
二、相位延迟器
常见品类：波片、菲涅耳菱形棱镜等。

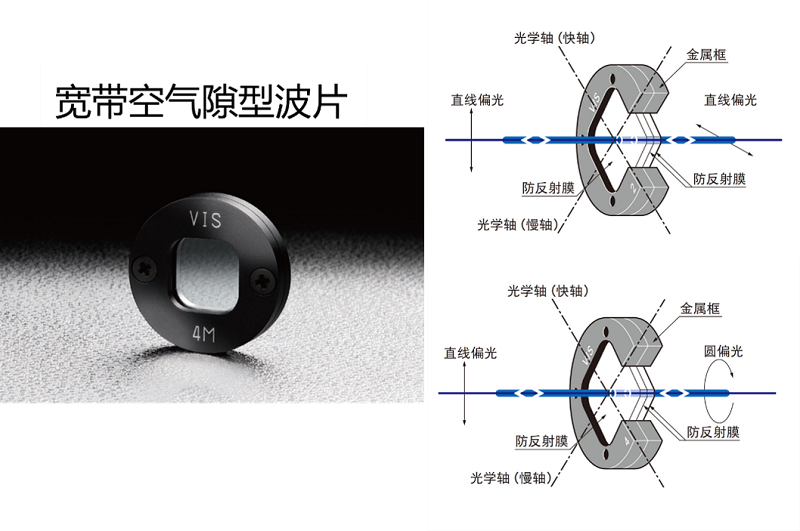

波片主流分为两类：树脂宽带波片（WPW），由特殊树脂薄膜拉伸制成，适用波长范围广，适配多波段混合光路。石英波片，由两片石英晶体贴合制成，相位差精准可控；激光耐受性强、工作稳定，适合单波长激光系统。多波段、宽光谱场景，可选用宽带气隙波片（WPQW）。

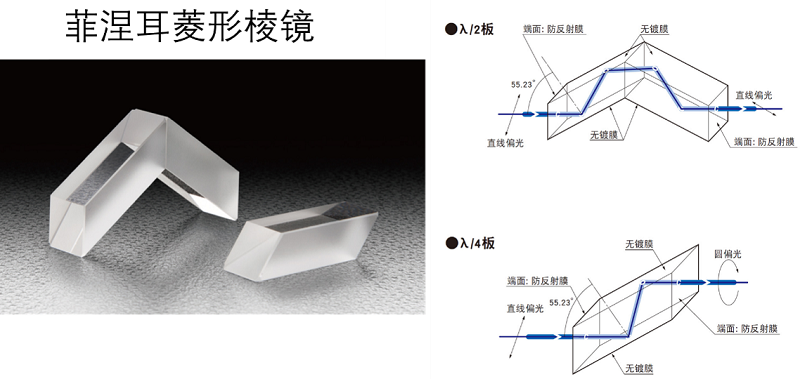

菲涅耳菱形棱镜，原理区别于树脂/石英波片，依靠棱镜内部反射产生相位偏移。
优势：相位差的波长依赖性极低，性能稳定，属于理想相位元件；
劣势：需经过两次内部反射，元件体积大、会造成明显光轴偏移，且不适合旋转调节使用，需结合光路设计需求选型。
三、偏振元件固定支架
偏振器与相位延迟器通常需要旋转调节角度，很多人会认为：必须将元件光轴与支架刻度0°精准对齐。事实上，自由空间中的光线无固定坐标，可任意定义X轴分析偏振；但光线入射介质后，必须以该介质的光学轴向为基准，定义偏振坐标系。
若未知介质的光学基准轴，该如何校准元件支架？多数场景下，可通过偏振器扫描透光量变化，反推介质的偏振特性。无需知晓元件绝对角度，只要明确元件光轴与待测介质的相对角度关系，即可完成参数测量。因此，无需高精度校准支架刻度与元件光轴。但受限于旋转检偏法无法区分旋向偏振光，建议大致记录元件光轴所处象限，作为辅助判断依据。
西格玛光机的偏振元件支架（PH-ARS、SPH-ARS）支持刻度盘自由调节，无需纠结元件原始光轴方位，可自定义刻度起始位置，读数直观，角度调节更精准。
