DSTG系列属于双级法拉第隔离器，专为500–1100nm波段的固体激光器和光纤激光器打造，可在高入射功率条件下实现超过60dB的隔离度。该系列同时兼容大口径器件，其连续功率耐受能力经测试可达100W。
所属品牌： IPOptica
负责人：陈工
联系电话：18926013422 电子邮箱：chenpeng@welloptics.cn

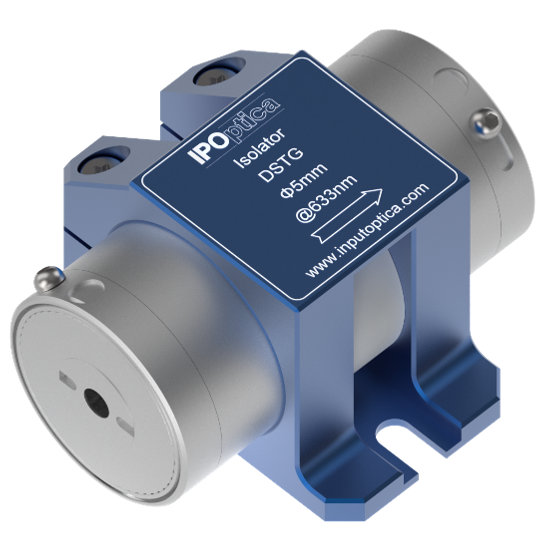

双级法拉第光隔离器DSTG，500-1100nm，连续功率测试100W，60dB高隔离度
DSTG系列双级法拉第隔离器专为500-1100nm波段的固体激光器和光纤激光器设计，在高入射功率下提供超过60dB的超高隔离度。高隔离度隔离器DSTG系列支持大口径器件，连续功率测试可达100W。
DSTG系列双级光学隔离器的高品质源于团队多年经验积累，涵盖美学与工程相结合的设计、理论数据仿真、精密加工和质量控制。产品专门针对高功率损伤阈值、低吸收、低插入损耗和高隔离度等需求而设计。
IPOptica法拉第双级隔离器/双级光隔离器 DSTG主要特点
-高损伤阈值和低插入损耗，适用于高功率应用
-低热透镜效应和热退偏现象
-双级设计，隔离度超过60dB
-双级隔离器DSTG系列可应要求提供正交或布鲁斯特隔离光束
-高隔离度隔离器可调输入偏振态
-可靠的质量和集成设计，适用于恶劣工作环境
IPOptica法拉第双级隔离器/双级光学隔离器 DSTG典型应用
-脉冲和连续激光器的光反馈保护
-消除频率不稳定性以保护种子源
-隔离放大器产生的ASE（放大自发辐射）
IPOptica双级隔离器/双级光隔离器 DSTG规格参数
|
项目 |
参数 |
|
型号 |
VITG |
|
波长选项 |
355nm, 405nm, 488nm, 532nm, 561nm, 638nm, 670nm, 730nm, 780nm, 800nm, 850nm, 920nm, 980nm |
|
工作波长范围 |
488nm(±10nm) / 320-790nm(±10nm) / 800-980nm(±10nm) |
|
通光孔径 |
2mm, 4mm, 5mm |
|
旋转角度（峰值） |
45° ± 0.5° |
|
峰值隔离度 |
>33dB（隔离器） |
|
损伤阈值 |
>3J/cm² @ 10ns |
|
透射率 |
旋转器 >98%；隔离器 >96%（488nm）/ >95%（800-980nm） |
|
储存温度范围 |
-10°C ~ 60°C |
|
可调温度范围 |
20°C ± 10°C（可定制） |
|
光束指向性 |
<3 mrad |

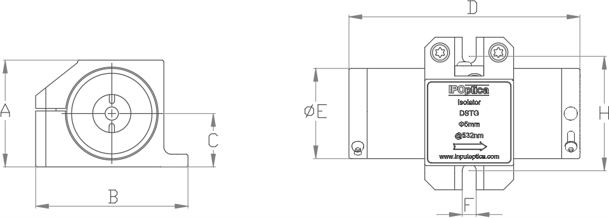

IPOptica法拉第双级隔离器/双级隔离器尺寸表
|
波长范围 |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
F(mm) |
G(mm) |
H(mm) |
通光孔径(mm) |
|
320~450nm |
29 |
35 |
14.5 |
58.2 |
23.5 |
3.5 |
25 |
30 |
3 |
|
455~550nm |
31.5 |
45 |
16 |
54.2 |
25.5 |
3.5 |
30 |
35 |
|
|
560~710nm |
36 |
50 |
18 |
57.2 |
30 |
4.5 |
30 |
40 |
|
|
715~870nm |
36 |
50 |
18 |
59.2 |
30 |
4.5 |
30 |
40 |
|
|
875~980nm |
36 |
50 |
18 |
71.2 |
30 |
4.5 |
30 |
40 |
|
|
320~430nm |
25.5 |
35 |
13 |
64 |
20 |
3.5 |
25 |
30 |
5 |
|
440~490nm |
31.5 |
45 |
16 |
64 |
25.5 |
3.5 |
30 |
35 |
|
|
495~580nm |
31.5 |
45 |
16 |
65 |
25.5 |
3.5 |
30 |
35 |
|
|
600~670nm |
42 |
60 |
21 |
70 |
35.5 |
5.5 |
35 |
45 |
|
|
680~780nm |
42 |
60 |
21 |
73 |
35.5 |
5.5 |
35 |
45 |
|
|
790~900nm |
42 |
60 |
21 |
83 |
35.5 |
5.5 |
35 |
45 |
|
|
910~980nm |
42 |
60 |
21 |
91 |
35.5 |
5.5 |
35 |
45 |
|
|
1010~1080nm |
57.5 |
75 |
28.5 |
84 |
51 |
6.5 |
40 |
60 |
IPOptica双级隔离器/双级隔离器DSTG系列型号汇总
|
通光孔径 (mm) |
工作波长 (nm) |
隔离器型号 |
|
3 |
532 |
DSTG-I-03-0532-000-090 |
|
3 |
638 |
DSTG-I-03-0638-000-090 |
|
3 |
780 |
DSTG-I-03-0780-000-090 |
|
3 |
850 |
DSTG-I-03-0850-000-090 |
|
5 |
638 |
DSTG-I-05-0638-000-090 |
|
5 |
780 |
DSTG-I-05-0780-000-090 |
|
5 |
850 |
DSTG-I-05-0850-000-090 |
|
5 |
960 |
DSTG-I-05-0960-000-090 |
|
5 |
1064 |
DSTG-I-05-1064-000-090 |
