法拉第隔离器&旋光器VITG系列，320-980nm，通光孔径2/4/5mm
美国 Input Optica（IPOptica）始终坚持面向未来，持续推动技术进步，以更全面地覆盖各类应用场景。凭借覆盖绝大多数波长、支持可调、宽带且具备超大通光孔径的解决方案，公司持续为自由空间光旋转器与隔离器的定制化需求提供更出色的方案，同时保证产品的高性能与高可靠性。其法拉第隔离器与旋光器产品设计涵盖 320nm 至 5000nm 的完整波段，其余波长可按客户需求另行定制。
美国IPOptica法拉第隔离器/光隔离器,旋光器VITG的特点：
- 高功率应用的高损伤阈值和低插入损耗
- 低热透镜效应和热退偏效应
- 正交或布儒斯特隔离光束可按需提供
- 可调输入偏振状态
- 1000nm范围内大孔径可达70mm
- 可靠的质量和集成设计满足恶劣工作环境
美国IPOptica法拉第隔离器/激光隔离器,旋光器VITG的应用：
- 保护脉冲和连续波激光器免受光学反馈的影响；
- 通过消除频率不稳定性来保护种子光源；
- 隔离放大器产生的受激辐射（ASE）。
法拉第隔离器&旋光器VITG系列产品专为满足320nm至980nm的波长需求而设计，始终以卓越的性能、可靠性、精湛工艺和优雅外观著称。320-980nm自由光隔离器&旋光器/激光隔离器,旋光器VITG的高品质，得益于美国InPut Optica团队在美学与工程设计、理论数据模拟、精密加工及质量控制方面积累的多年经验。因此，这些具有宽带、高透射率和高功率特性的VITG系列产品，始终能更好地满足各种应用需求。

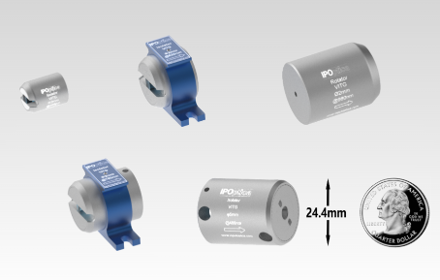

美国InPut Optica VITG系列旋光器和隔离器/320-980nm自由光隔离器&旋光器图示
VITG系列旋光器和隔离器/320-980nm自由光隔离器&旋光器的规格参数：
|
型号 |
VITG 355nm, 405nm, 488nm, 532nm, 561nm, 638nm, 670nm, 730nm, 780nm, 800nm, 850nm, 920nm, 980nm |
||
|
工作波长 |
488nm(±10nm) |
320-790nm(±10nm) |
800-980nm(±10nm) |
|
通光孔径D |
2mm, 4mm, 5mm |
2mm, 5mm |
|
|
旋光角度 |
45° ± 0.5° |
||
|
峰值隔离度 |
>33dB(隔离器) |
||
|
损伤阈值 |
>3J/cm²@10ns |
||
|
透射率 |
>98%(旋光器) >96%(隔离器) |
>98%(旋光器) >95%(隔离器) |
|
|
可调温度范围 |
20°C±10°C/根据要求 |
||
|
光束指向 |
<3mrad |
||

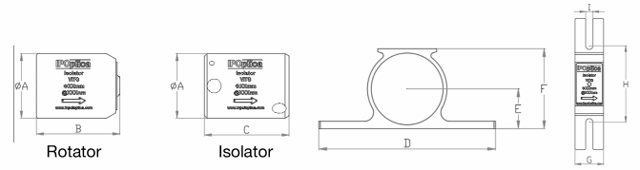

VITG系列旋光器和隔离器/法拉第隔离器&旋光器VITG系列的外形尺寸：
|
型号 |
通光孔径 |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
F(mm) |
G(mm) |
H(mm) |
I(mm) |
|
320~535nm |
2mm |
12 |
13.6 |
16.3 |
25 |
7 |
14.5 |
8 |
20 |
3.3 |
|
540~638nm |
20 |
14.5 |
15.3 |
35 |
11.5 |
23 |
8 |
30 |
3.3 |
|
|
640~795nm |
20 |
21.5 |
22.3 |
35 |
11.5 |
23 |
10 |
30 |
3.3 |
|
|
800~850nm |
20 |
24.5 |
25.3 |
35 |
11.5 |
23 |
10 |
30 |
3.3 |
|
|
860~980nm |
24.4 |
31.5 |
32.3 |
60 |
13.5 |
27.2 |
13 |
30 |
3.3 |
|
|
500~680nm |
4mm |
24.4 |
21.5 |
34.1 |
60 |
13.5 |
27.2 |
13 |
30 |
3.3 |
|
685~850nm |
24.4 |
27.5 |
40.1 |
60 |
13.5 |
27.2 |
13 |
30 |
3.3 |
|
|
320~430nm |
5mm |
16.4 |
21.5 |
32.5 |
30 |
9.5 |
19.5 |
10 |
25 |
3.3 |
|
440~490nm |
24.4 |
23.5 |
31 |
40 |
13.5 |
27.2 |
13 |
30 |
3.3 |
|
|
495~580nm |
24.4 |
24.5 |
32 |
40 |
13.5 |
27.2 |
13 |
30 |
3.3 |
|
|
600~670nm |
34.5 |
27 |
34.5 |
45 |
19.5 |
39 |
20 |
40 |
3.5 |
|
|
680~780nm |
34.5 |
28.5 |
36 |
45 |
19.5 |
39 |
20 |
40 |
3.5 |
|
|
790~900nm |
34.5 |
33.5 |
41 |
45 |
19.5 |
39 |
20 |
40 |
3.5 |
|
|
910~980nm |
34.5 |
37.5 |
45 |
45 |
19.5 |
39 |
20 |
40 |
3.5 |

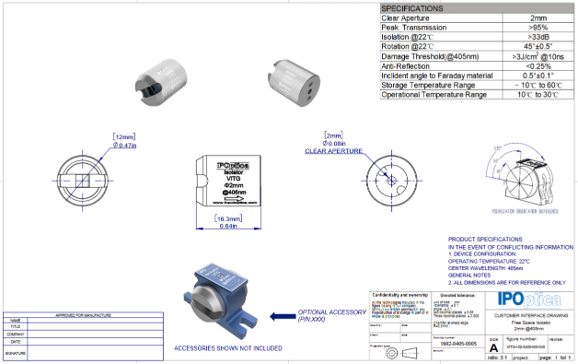

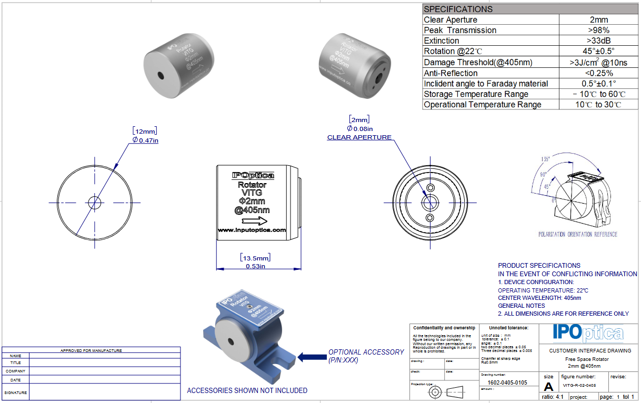

法拉第隔离器&旋光器VITG系列的图号(figure number)：
|
旋光器(Rotator) |
隔离器(Isolator) |
|
VITG-R-02-0405 |
VITG-I-02-0405-000-045 |
|
VITG-R-02-0488 |
VITG-I-02-0488-000-045 |
|
VITG-R-02-0532 |
VITG-I-02-0532-000-045 |
|
VITG-R-02-0561 |
VITG-I-02-0561-000-045 |
|
VITG-R-02-0633 |
VITG-I-02-0633-000-045 |
|
VITG-R-02-0670 |
VITG-I-02-0670-000-045 |
|
VITG-R-02-0730 |
VITG-I-02-0730-000-045 |
|
VITG-R-02-0780 |
VITG-I-02-0780-000-045 |
|
VITG-R-02-0808 |
VITG-I-02-0808-000-045 |
|
VITG-R-02-0850 |
VITG-I-02-0850-000-045 |
|
VITG-R-02-0920 |
VITG-I-02-0920-000-045 |
|
VITG-R-02-0980 |
VITG-I-02-0980-000-045 |
|
VITG-R-04-0405 |
VITG-I-04-0405-000-045 |
|
VITG-R-04-0488 |
VITG-I-04-0488-000-045 |
|
VITG-R-04-0532 |
VITG-I-04-0532-000-045 |
|
VITG-R-04-0561 |
VITG-I-04-0561-000-045 |
|
VITG-R-04-0633 |
VITG-I-04-0633-000-045 |
|
VITG-R-04-0670 |
VITG-I-04-0670-000-045 |
|
VITG-R-04-0730 |
VITG-I-04-0730-000-045 |
|
VITG-R-04-0780 |
VITG-I-04-0780-000-045 |
|
VITG-R-04-0808 |
VITG-I-04-0808-000-045 |
|
VITG-R-04-0850 |
VITG-I-04-0850-000-045 |
|
VITG-R-05-0405 |
VITG-I-05-0405-000-045 |
|
VITG-R-05-0488 |
VITG-I-05-0488-000-045 |
|
VITG-R-05-0532 |
VITG-I-05-0532-000-045 |
|
VITG-R-05-0561 |
VITG-I-05-0561-000-045 |
|
VITG-R-05-0633 |
VITG-I-05-0633-000-045 |
|
VITG-R-05-0670 |
VITG-I-05-0670-000-045 |
|
VITG-R-05-0730 |
VITG-I-05-0730-000-045 |
|
VITG-R-05-0780 |
VITG-I-05-0780-000-045 |
|
VITG-R-05-0808 |
VITG-I-05-0808-000-045 |
|
VITG-R-05-0850 |
VITG-I-05-0850-000-045 |
|
VITG-R-05-0920 |
VITG-I-05-0920-000-045 |
|
VITG-R-05-0980 |
VITG-I-05-0980-000-045 |
