BBTG系列法拉第宽带旋转器与隔离器之所以具备卓越品质，得益于团队长期积累的丰富经验，在设计上融汇美学与工程学，并辅以理论仿真、精密加工及严格品控。该系列产品专为满足高功率损伤阈值、低吸收损耗、低插入损耗及高隔离度等严苛要求而打造。
所属品牌： IPOptica
负责人：陈工
联系电话：18926013422 电子邮箱：chenpeng@welloptics.cn

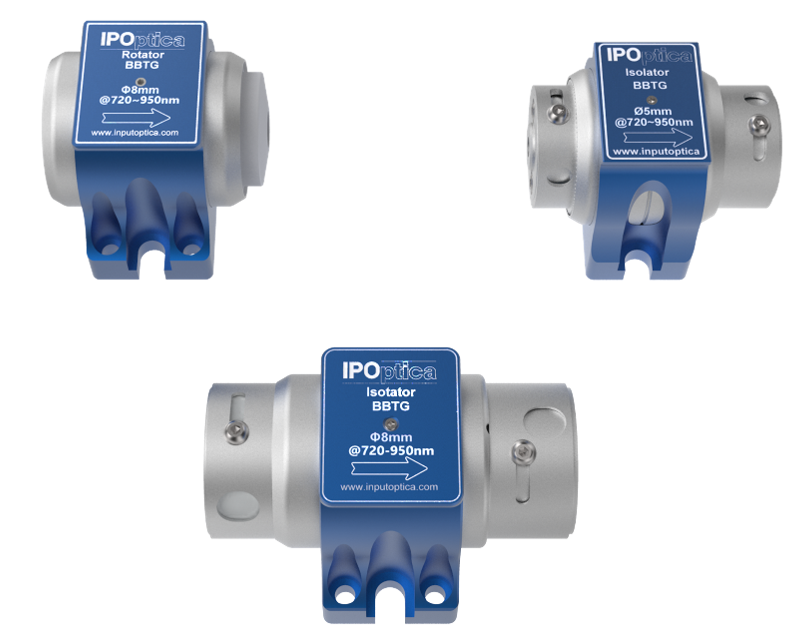

超短脉冲激光用宽带隔离器BBTG，520-1150nm，最小化脉冲展宽
IPOptica 的BBTG系列宽带法拉第旋转器与隔离器采用独特的短光程设计和低折射率材料，超短脉冲激光隔离器有效最小化脉冲展宽效应，为520nm至1150nm波段的超短脉冲激光提供卓越的宽带保护。
BBTG系列法拉第宽带旋转器与隔离器之所以具备卓越品质，得益于团队长期积累的丰富经验，在设计上融汇美学与工程学，并辅以理论仿真、精密加工及严格品控。该系列产品专为满足高功率损伤阈值、低吸收损耗、低插入损耗及高隔离度等严苛要求而打造。
IPOptica宽带隔离器和宽带旋转器/IPO隔离器BBTG主要特点
-高损伤阈值和低插入损耗，适用于高功率应用
-低热透镜效应和热退偏现象
-超短脉冲激光隔离器独特的短光程设计，最小化脉冲展宽
-可应要求提供正交或布鲁斯特隔离光束
-可调输入偏振态
-可靠的质量和集成设计，适用于恶劣工作环境
IPOptica宽带隔离器和宽带旋转器/IPO隔离器典型应用
-脉冲和连续激光器的光反馈保护
-消除频率不稳定性以保护种子源
-隔离放大器产生的ASE（放大自发辐射）
IPOptica宽带隔离器和宽带旋转器/超短脉冲激光隔离器规格参数
|
项目 |
参数 |
|
型号 |
BBTG |
|
波长选项 |
532nm (520~590nm) / 650nm (590~720nm) / 808nm (720~950nm) / 1053nm (950~1150nm) |
|
工作波长 |
520~590nm / 590~720nm / 720~950nm / 950~1150nm |
|
通光孔径 |
4mm / 5mm / 8mm, 12mm / 5mm, 8mm, 12mm |
|
旋转角度（峰值） |
90° ± 1° |
|
峰值隔离度（@22°C） |
>35dB（隔离器） |
|
损伤阈值 |
3.4J/cm² @ 10ns（520~590nm）；5J/cm² @ 10ns（590~720nm、720~950nm）；2kW/cm² CW |
|
透射率 |
旋转器 >98%；隔离器 >90%（532nm/650nm/808nm）/ >93%（1053nm） |

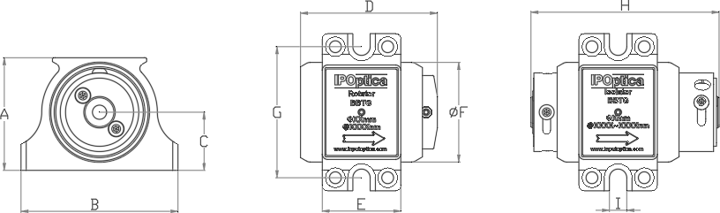

IPOptica法拉第宽带旋转器，法拉第宽带隔离器/ IPO隔离器尺寸表格
|
|
Clear Aperture |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
F(mm) |
G(mm) |
H(mm) |
I(mm) |
|
532nm（520~590nm） |
4mm |
27.15 |
60 |
13.5 |
\ |
13 |
24.4 |
30 |
34.1 |
6.6 |
|
650nm（590~720nm） |
27.15 |
60 |
13.5 |
\ |
13 |
24.4 |
30 |
40.1 |
6.6 |
|
|
808nm（720~950nm） |
5mm |
43 |
50 |
22.2 |
41 |
25 |
38 |
45 |
59.9 |
6.6 |
|
8mm |
43 |
60 |
22.2 |
52.5 |
30 |
38 |
50 |
81.4 |
6.6 |
|
|
12mm |
54.4 |
72 |
27.6 |
61.5 |
30 |
49.4 |
60 |
102 |
6.6 |
|
|
1053nm（950~1150nm） |
5mm |
43 |
50 |
22.2 |
52.5 |
30 |
38 |
50 |
71.9 |
6.6 |
|
8mm |
54.4 |
60 |
27.6 |
57.5 |
30 |
49.4 |
60 |
82.9 |
6.6 |
|
|
12mm |
71.3 |
72 |
36.2 |
72 |
40 |
64.2 |
70 |
111.2 |
6.6 |
|
|
大于50mm |
按需提供 |
|||||||||
IPOptica法拉第宽带旋转器，法拉第宽带隔离器型号汇总：
|
通光孔径 (mm) |
工作波长 (nm) |
旋转器 (Rotator) 型号 |
隔离器 (Isolator) 型号 |
|
4 |
532 |
- |
BBTG-I-04-0532-000-090 |
|
4 |
650 |
- |
BBTG-I-04-0650-000-090 |
|
5 |
800 |
BBTG-R-05-0800 |
BBTG-I-05-0800-000-090 |
|
5 |
1053 |
BBTG-R-05-1053 |
BBTG-I-05-1053-000-090 |
|
8 |
800 |
BBTG-R-08-0800 |
BBTG-I-08-0800-000-090 |
|
8 |
1053 |
BBTG-R-08-1053 |
BBTG-I-08-1053-000-090 |
|
12 |
800 |
BBTG-R-12-0800 |
BBTG-I-12-0800-000-090 |
|
12 |
1053 |
BBTG-R-12-1053 |
BBTG-I-12-1053-000-090 |
