德国Infrasolid公司的红外光源是一款性能强劲、效率出色的红外热辐射源，既能充分满足可靠高精度气体传感器的要求，也在红外光谱分析方面拥有广阔的应用空间。这款红外黑体光源的显著优势在于其电阻温度系数非常小，使得它在高温工作状态下的电阻值与常温冷态下的电阻值基本没有差别，从而让红外热辐射光源的电气控制变得更为简单。
德国Infrasolid红外光源的极高工作功率参数集：
HISpower系列：
红外光源的驱动功率P由两个电阻R2和R3决定，为了正确选型，必须使用以下方程来计算给定驱动功率P和给定红外光源电气（热）电阻REmitter时的所需电阻值：
表1：用于驱动HISpower系列红外光源达到最大工作功率的一组参数。
|
Part |
HISpower |
|
|
HIS2000R-0/-0WC/-A300-6/-A300-9/-C300-6/-C300-9/-CWC300/-BWC300 |
|
REmitter |
5.8Ω |
|
R2 |
68.1kΩ |
|
R3 |
1.21kΩ |
|
R4 |
510kΩ |
|
C1 |
10µF |
|
C2 |
n/a |
|
C3 |
n/a |
|
C4 |
10µF |
|
低压稳压器U1(LDO regulator) |
LT3086 |
|
输入电压 (V_in) |
(4.3 … 6)V |
|
脉冲信号电压 |
低/关：(0…1)V 高/开：1.5V…V_in |
|
驱动功率 |
2500mW |
HISsmd系列和HISbasic系列：
红外光源的驱动功率P由电阻R1、R2和R3设定，为了正确选型，须使用以下方程来计算给定驱动功率P和给定红外发射器电气（热）电阻REmitter时的所需电阻值：
表2：用于驱动HISsmd系列红外光源达到最大工作功率的参数集。
|
Part |
HISsmd系列 |
|||
|
HIS20smd |
HIS100smd |
HIS180smd-0 |
HIS180smd-A/-S |
|
|
REmitter |
9Ω |
10Ω |
21Ω |
21Ω |
|
R1 |
13.7kΩ |
8.06kΩ |
8.06kΩ |
8.06kΩ |
|
R2 |
14.7kΩ |
14.7kΩ |
27.7kΩ |
30.9kΩ |
|
R3 |
2.15kΩ |
1.78kΩ |
2.43kΩ |
2.26kΩ |
|
R4 |
510kΩ |
510kΩ |
510kΩ |
510kΩ |
|
C1 |
4.7µF |
3.3µF |
3.3µF |
3.3µF |
|
C2 |
10nF |
10nF |
10nF |
10nF |
|
C3 |
22nF |
22nF |
22nF |
22nF |
|
C4 |
4.7µF |
3.3µF |
3.3µF |
3.3µF |
|
低压稳压器U1(LDO regulator) |
LT3065 |
|||
|
输入电压 (V_in) |
(4.3 … 6)V |
(2.0 … 13)V |
(3.0 … 13)V |
(3.0 … 13)V |
|
脉冲信号电压 |
低/关：(0…1)V 高/开：1.5V…V_in |
|||
|
驱动功率 |
175mW |
290mW |
330mW |
390mW |
表3：驱动HISbasic系列红外光源达到最大工作功率的参数集。
|
Part |
HISbasic系列 |
|
HIS550R-0/-0WC/-A/-B/-C |
|
|
REmitter |
22.6Ω |
|
R1 |
11kΩ |
|
R2 |
61.9kΩ |
|
R3 |
1.69kΩ |
|
R4 |
510kΩ |
|
C1 |
3.3µF |
|
C2 |
10nF |
|
C3 |
22nF |
|
C4 |
3.3µF |
|
低压稳压器U1(LDO regulator) |
LT3065 |
|
输入电压 (V_in) |
(4.3 … 6)V |
|
脉冲信号电压 |
低/关：(0…1) V 高/开：1.5 V…V_in |
|
驱动功率 |
700mW |
建议使用公差为1%或更小（E96或E192系列）的电阻来设定驱动功率，这可将漂移降低，并实现稳定的运行。所有其他参数均保持恒定，具体如上表所示。在直流模式下，脉冲信号电压必须设置为高电平或输入电压 V_in。
黑体红外光源均可采用电压、电流或功率调节模式进行驱动，具体采用直流（DC）还是交流（AC，脉冲）工作模式，取决于应用场景。根据驱动模式和所施加的电功率，红外发射器的电阻值可能会随时间变化。为了获得较高的测量精度，建议热辐射光源始终采用功率调节模式，但是，这是复杂的工作模式，并不适用于所有应用场景。
对于需要小型、低成本且稳定性接近稳压模式的驱动电路的应用，本文提出了一种采用可调低压差（LDO）稳压器的简单电路（如下图）。LDO稳压器是一种线性稳压器，即使在电源电压非常接近输出电压时，也能稳定调节红外发射器的驱动电压，这使得输入电压范围更广，在电池供电的应用中也具有优势。仅需一个外部电阻R3即可设定电流限制，从而实现功率限制。如果电路设计合理，且其工作点已根据红外发射器的电气阻抗进行调整，那么在电阻发生微小变化以及宽输入电压和温度范围内，电气驱动功率将保持恒定。

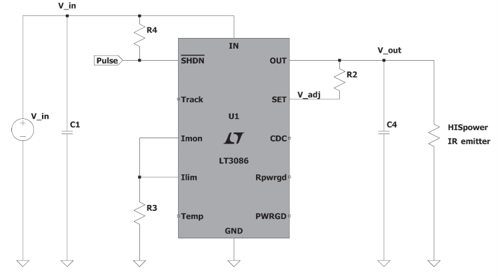

使用LDO稳压器LT3086驱动HISpower系列黑体红外光源的应用电路。

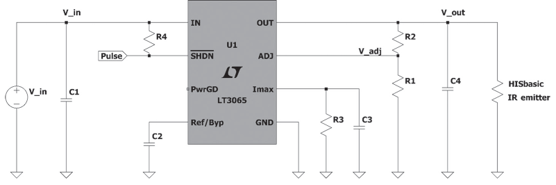

使用LDO稳压器LT3065驱动HISsmd系列和HISbasic系列黑体红外光源的应用电路
德国Infrasolid红外光源HISpower系列，HISsmd系列和HISbasic系列驱动电路板：
为了方便快速评估HISpower系列，HISsmd系列和HISbasic系列，提供了一款简易黑体光源驱动板（如下图）。

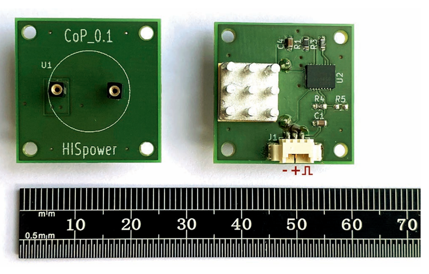

HISpower系列TO-8封装大功率红外黑体光源驱动板

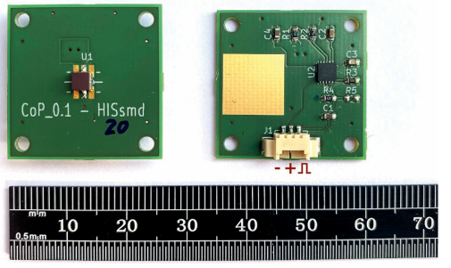

HISsmd系列3×3mm SMD微型红外黑体光源驱动板

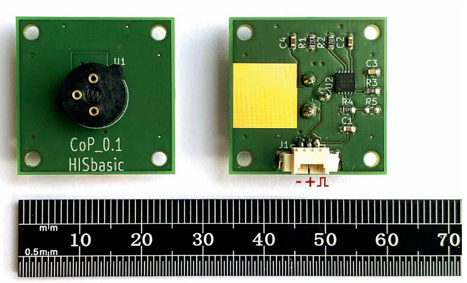

HISbasic系列TO-39/TO-5封装红外黑体光源驱动板
