PicoLAS推出的PLCS-21是一款数字式脉冲信号发生器，能够输出脉宽在2纳秒到1秒之间、重复频率从1赫兹到2兆赫兹的方波信号。该设备可直接兼容大多数LDP-V和LDP-AVD06系列驱动器型号，用户既可以通过PLB-21控制面板进行操作，也可以借助USB接口直连电脑，实现对驱动器的便捷控制。所有相关参数，如输出电流、脉冲持续时间和重复率，都可以设置。本文为PLCS-21使用手册。

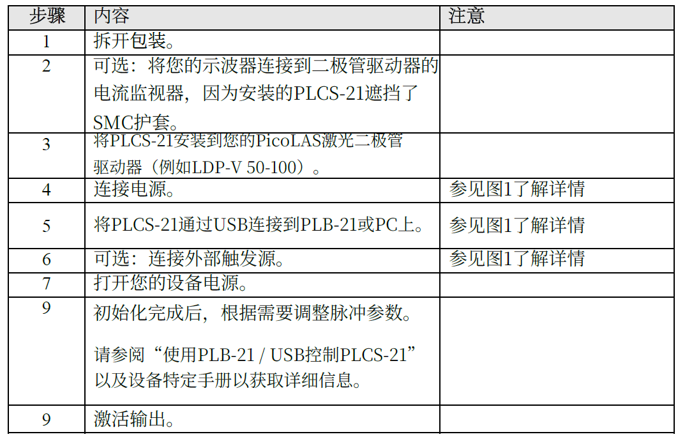

脉冲信号发生器使用步骤（包含PLCS-40）
脉冲信号发生器操作模式
PLCS‑21脉冲信号发生器可以以两种不同的方式操作：作为兼容的PicoLAS二极管驱动器的控制器，或作为独立的数字函数发生器。如果用作控制器，它支持电压模式和电流模式；否则为频率发生器模式。在任何模式下，都支持多种触发模式和三种不同的控制接口。有关触发模式的详细说明，请参阅第6节；有关控制接口的说明，请参阅第7节和第8节。
将PLCS‑21用作激光二极管驱动器的控制单元

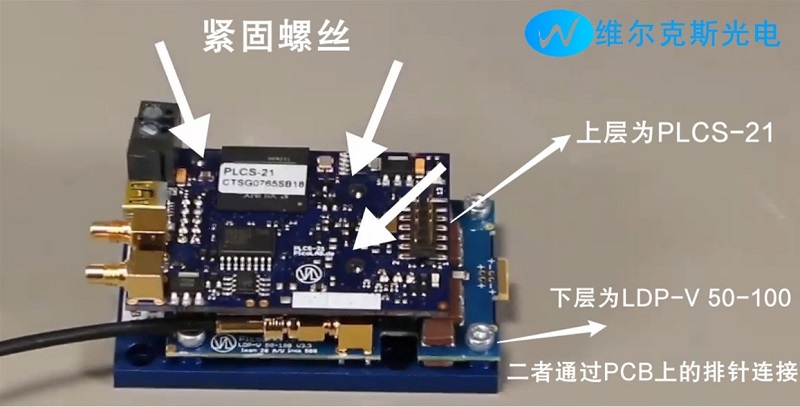

首先，必须通过其底部的两个连接器和使用三个M3x8mm螺丝，将PLCS‑21安装在激光二极管驱动器上。PLCS‑21和二极管驱动器都通过连接器1由单个15V电源供电。然后，必须将PLB‑21或带有适当软件的PC连接到PLCS‑21。现在，PLCS‑21即可使用。重要提示：如果将PLCS‑21安装在二极管驱动器上，连接器3绝对不能连接任何电缆。否则可能导致激光脉冲变形。尽管PLCS‑21会进行监控，但注入激光二极管中的功率可能超过调整值，在某些情况下会损坏您的二极管。只有当连接器3保持断开状态时，才能保证设备正常工作。此外，所连接的二极管驱动器必须使用其内部高压电源。请参考设备特定数据手册了解如何启用内部HV电源。
电压模式
连接驱动器到PLCS‑21后，此模式默认激活。可以设置所连接驱动器的脉冲宽度、重复频率、电压、温度监控和过流检测。在电压模式下，还可以进行校准。详情请参阅“校准”章节。完成后，可以切换到电流模式。
电流模式
校准成功完成后，可以切换到电流模式。此时，除了电压外，还可以选择设置电流。这两个参数相互关联，即设置电流的变化总会导致电压的变化。电压的最小值由Umin指定；电流的最大值由Imax指定。这两个值之间的相互依赖关系在校准时确定，并存储在PLCS‑21中。如果另一个二极管连接到驱动器或另一个驱动器连接到PLCS‑21，则必须手动重复校准。二极管或驱动器（相同类型）的变化无法被PLCS‑21检测到。
如果Umin或Imax的值发生变化，这也意味着必须进行新的校准，以考虑新的限制。

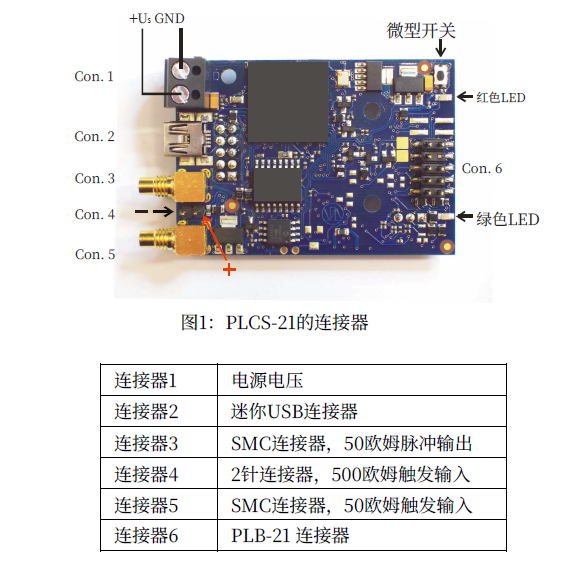

微型开关：无功能，保留用于未来使用。
绿色LED：开启：正常；关闭：PLCS-21无法运行。
红色LED：开启：ERROR；闪烁：校准中。
设备底部的连接器允许将PLCS‑21连接到PicoLAS激光二极管驱动器。它们不得用于任何其他用途。
将PLCS‑21用作数字函数发生器

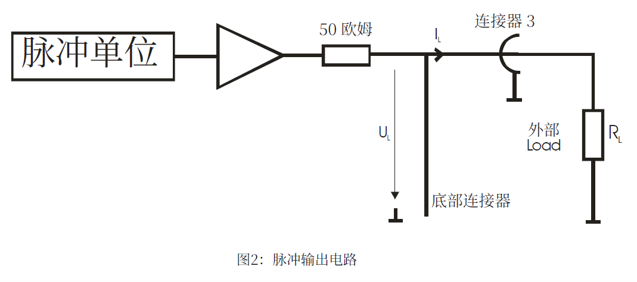

如果PLCS‑21没有连接到激光二极管驱动器，它将自动以这种模式工作。只有设置脉冲宽度、重复率、触发模式和激活/停用输出的功能是激活的。其他功能不使用，相应的LSTAT和ERROR位可以忽略。生成的信号可以从连接器3接收。输出电路的原理图如图2所示。输出放大器将产生一个幅度为10V的方波信号。如果将50欧姆负载连接到连接器3，这将导致负载上的信号电平为5V。与触发输入不同，输出电路与电源没有电隔离。为了获得形状良好的信号，建议使用50欧姆负载。有关详细信息，请参阅“电气特性”部分的电气特性。
校准
PLCS‑21可以校准自身以适应所连接的激光二极管的特性。如果校准成功，用户可以切换到电流模式，在该模式下可以调整预充电电压或二极管电流。
为了进行校准，必须设置一个有效的最大二极管电流。该值将为此二极管的最大电流。请注意，在校准过程中会达到此值的99%以内，以保护二极管。此外，必须提供有效的最小电压（Umin）。通常情况下，这将略高于所连接二极管的阈值电压。用户必须确保在此电压下，所连接的二极管驱动器的最小负载电流能够达到。请参阅设备特定数据手册以获取实际最小电流。如果在校准开始时未达到最小负载电流，将显示错误信息，用户需要增加Umin。
在校准过程中，PLCS‑21会生成一个线性测量点列表，并分析给定电压与测量电流之间的关系。如果成功完成，它会保存收集到的数据，这些数据用于计算给定电流的预充电电压。现在，用户不仅可以设置预充电电压，还可以设置设定点电流。
请注意，校准仅在给定的硬件设置下有效。PLCS‑21无法检测到连接的激光二极管有任何变化。因此，当连接的硬件发生变化时，用户必须重新校准。
触发模式
PLCS‑21支持多种触发模式，具体如下所述。脉冲的宽度和重复频率由用户定义。只要触发条件匹配且激光已启用，脉冲就会一直生成。

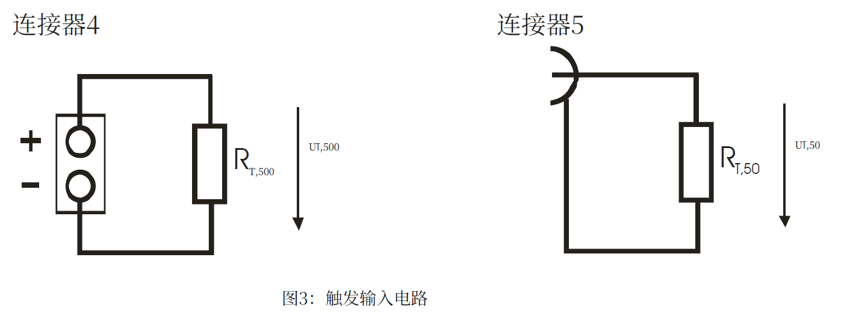

触发信号输入可使用连接器4或5。图3显示了两个输入的原理图。请注意，它们与电源电压在电气上隔离。关于触发电平，请参阅“电气特性”部分中的电气特性说明。
重要提示：切勿同时使用两个触发输入。如果两个输入都连接到源，则无法保证正常工作。此外，一个输入的信号可能会导致电流从另一个输入流出。这可能损坏您的触发源。

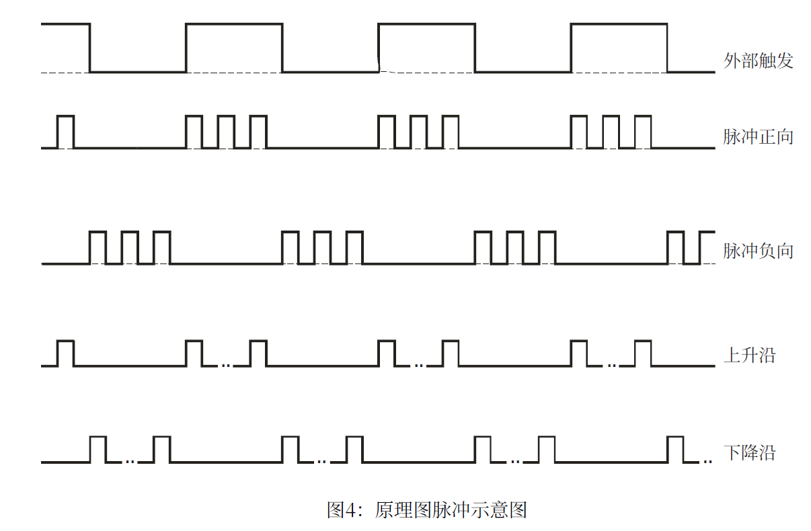

以下将分别描述不同的触发模式。有关触发模式的更多详细信息，请также参考第25页“LSTAT寄存器描述”部分中的表格。
Edge
在此模式下，需要外部触发源来生成脉冲。脉冲可以在提供的触发的上升沿（模式1）或下降沿（模式0）上生成。在每个与给定设置对应的边缘上，将生成给定数量的脉冲（“次数”）。
脉冲
在此模式下，需要外部触发源来生成脉冲。PLCS将在触发源的正向（模式5）或负向部分（模式4）期间生成脉冲。
内部
在此模式下，系统会忽略外部触发源。PLCS将自行生成无限数量的脉冲，并通过触发模式2或3进行选择。
脉冲抖动
下表显示了脉冲间抖动值和脉冲长度抖动值的典型值。这些值对所有触发模式都相同，因为脉冲的生成方式相同。
使用PLB‑21控制PLCS‑21
要使用PLB‑21控制PLCS‑21，必须通过随附的电缆连接。如果同时连接USB和PLB‑21，PLB‑21将无法工作。当PLB‑21首次连接到PLCS‑21时，会要求您下载新驱动器。必须用“是”确认，PLB‑21才能正常工作。
使用PLB‑21控制PLCS‑21时，相关配置、设置、菜单结构、协议以及参数命令等，以及PLCS系列的PLCS-40型号请联系我们获取详细PLCS-21使用手册。
