管镜的根本作用在于，它与无限远物镜配合使用，将入射光线转换为平行光束。这种设计在光路中留出了充裕的中间区域，便于自由加装各类功能附件，从而为共聚焦等高级显微成像技术提供了实现条件。与此同时，管镜能够与物镜共同矫正光学像差，确保最终图像既清晰又具有平坦的视场；它还确立了一套通用的光学接口标准，使得不同厂商生产的物镜可以相互兼容、自由替换。此外，通过改变管镜的焦距，可以灵活调节整体放大倍率；若在其中集成可调透镜，还能实现快速电动对焦，从而满足自动化检测场景下的高效操作需求。

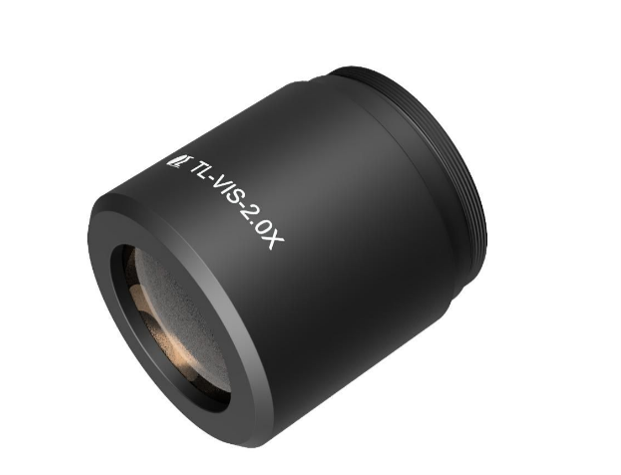

为满足部分客户固定波段管镜要求，本文列举了西格玛光机在售型号，其中包括：可见光区域观察用f=400mm的2.0倍镜筒透镜，可见光区域观察用f=200mm的1.0倍镜筒透镜，可见光区域观察用f=100mm的0.5倍镜筒透镜，可见光～近红外区域观察用f=200mm的1.0倍镜筒透镜。
西格玛光机可见光管镜，近红外管镜使用注意事项
- Sigmakoki TL-Y3/4镜筒透镜不能和有限共轭物镜一起使用，只可配用无限共轭物镜。
-入射镜筒透镜（成像透镜）的光束有方向性要求。一定要从下面（无螺纹侧）入射。如果入射方向弄错了，-球差，色差等像差会变大，导致光斑变大，甚至成像模糊。
- Optosigma镜筒透镜实际入射的波长超出了设计波长范围的话，不仅像差会变大，而且透过率会降低。
Optosigma管镜/套筒透镜产品应用信息
-Optosigma镜筒透镜只可和无限共轭物镜配合使用，不能用于有限共轭物镜系统。
-镜筒透镜和奥林巴斯的物镜配合使用时，实际倍率和标称值略有差异。
-套筒透镜螺纹规格为M32 x 0.5。
Sigmakoki 可见光管镜TL-VIS, 近红外管镜TL-NIR技术参数表：
|
参数 |
TL-VIS-2.0X |
TL-VIS-1.0x |
TL-VIS-0.5x |
TL-NIR-1.0X |
|
增透膜波长 |
435 - 656 nm |
435 - 656 nm |
435 - 656 nm |
435 - 1500 nm |
|
螺纹孔规格 |
M32 x 0.5 |
M32 x 0.5 |
M32 x 0.5 |
M32 x 0.5 |
|
瞳孔直径 |
φ12.0 mm |
φ12.0 mm |
φ12.0 mm |
φ12.0 mm |
|
自重 |
0.078 kg |
0.085 kg |
0.085 kg |
0.075 kg |
|
焦距 (f) |
400 mm |
200 mm |
100 mm |
200 mm |
|
像视野 |
φ50.0 |
φ25.0 |
φ12.5 |
φ25.0 |
|
倍率 |
2.0x |
1.0x |
0.5x |
1.0x |

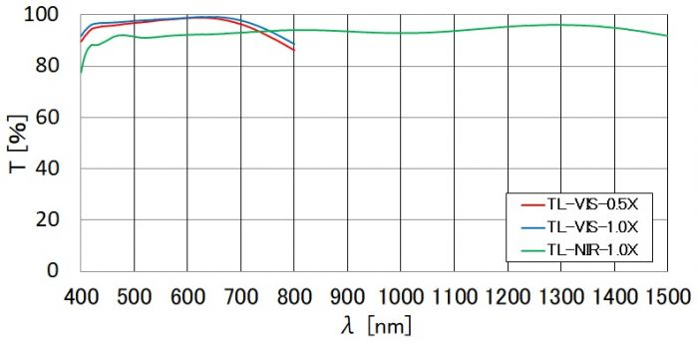

西格玛光机管镜透过率波长特性图（T：透过率）

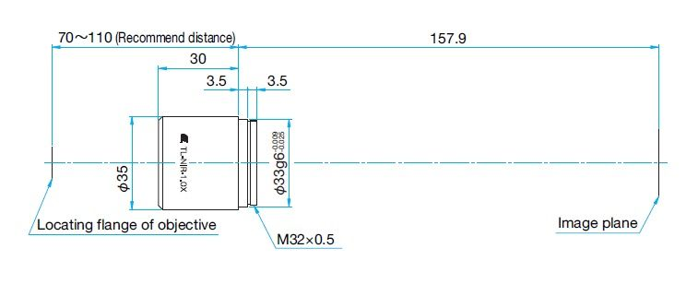

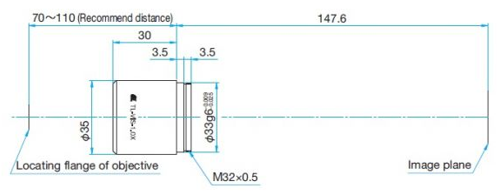

西格玛光机套筒透镜尺寸图：

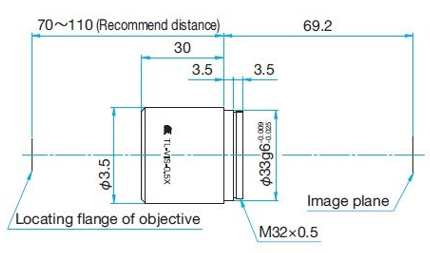

TL-VIS-0.5X
TL-VIS-0.5X

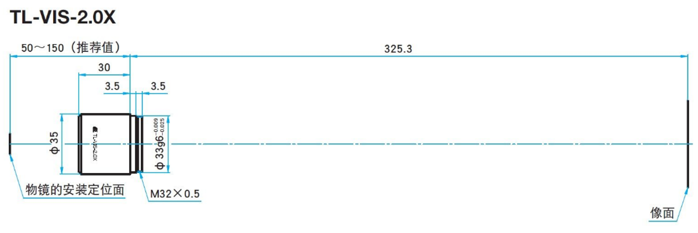

TL-VIS-2.0X
TL-NIR-1.0X
