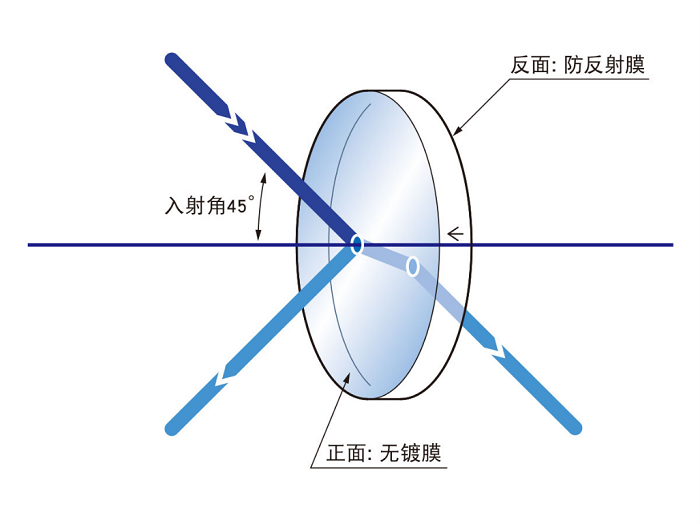

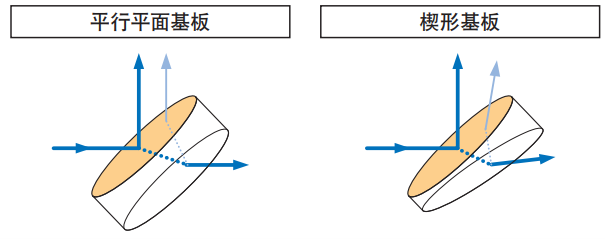

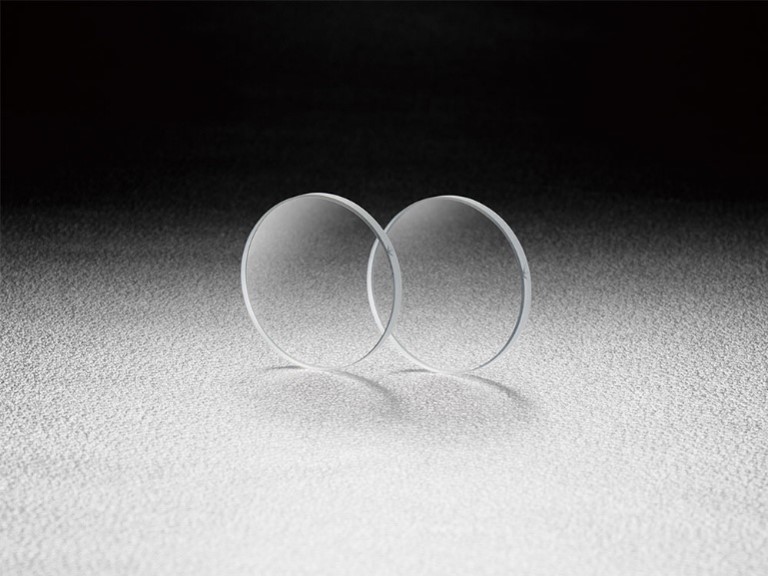

光束取样板是一种用于实时监测激光输出功率的分光元件。在观察光学系统内部的光束状况时，可将西格玛光机BS4系列光束取样板接入光路，它能将约5%的入射光能量导出至光路外部，供后续检测或观测使用。该取样板的背面镀有减反射膜，能有效抑制来自背面的杂散光干扰；而其未镀膜表面的反射率随波长变化几乎可以忽略，反射率数值可根据基底材料的折射率进行高精度推算。除此之外Optosigma的取样镜还有不使光束产生变形的平行平板型，和减小反面反射产生鬼影或干涉的影响的楔型平板两种类型的激光采样器。
西格玛光机BS4系列光束取样板共同规格：
|
材质 |
BK7 |
|
基板面型精度 |
λ/10 |
|
镀膜 |
正面：无镀膜 反面：可见谱区防反射膜 |
|
入射角度 |
45° |
|
分束比 (反射：透过) |
5:95(P偏光和S偏光的平均值) |
|
激光损伤阈值 |
4J/cm2 (脉冲宽4ns、重复频率20Hz) |
|
表面质量 |
10-5 |
|
有效直径 |
外径的90% |
Optosigma西格玛光机BS4系列光束取样板注意事项：
-楔型取样镜最厚的地方，印有指向入射表面的箭头符号。
-由于基板的折射率和厚度的作用，透过光的光路相对于入射光会平行移动数mm。（楔型取样镜在平行移动的同时光束大约偏角30分）
-用于45°之外的入射角后，透过率波长特性可能会变化。
-光束取样器基板侧面的箭头符号指向没有镀膜的那一面（反射面）。
-使用激光那样的直线偏光的光源时，反射率随偏光方向在0.9〜9.6%范围内变化。
-激光采样器的反射面沾有污渍时，反射率可能会变化很大。
-虽然可以用于红外或紫外，但激光采样器反面的防反射膜的作用可能得不到充分发挥。
-入射光的相位差在透过光，反射光中不能保持不变。
Optosigma光束取样器BS4系列型号规格
型号
适用波长
外径 φD
厚度 t
平行度楔形角W
BS4-25.4C03-10-550
400～700nm
φ25.4mm
3mm
＜5″
BS4-30C03-10-550
400～700nm
φ30mm
3mm
＜5″
BS4-30C05-10W-550
400～700nm
φ30mm
5mm
1°±5′
BS4-50C05-10-550
400～700nm
φ50mm
5mm
＜5″
BS4-50C08-10W-550
400～700nm
φ50mm
8mm
1°±5′
