德国CryLaS公司推出的FQSS266-Q2-STA型266nm脉冲激光器，由我司专业代理，我们提供从安装交付到现场支持的全方位服务，保障设备顺利投入使用。该激光器基于被动调Q技术，采用微芯片架构，将Nd:YAG增益介质与可饱和吸收体直接结合，结构精巧且无需外接调制元件，能够输出稳定可靠的短脉冲。其激光头尺寸仅为159×54×39mm，非常便于集成到各类精密分析仪器及OEM设备中。
安全等级：本产品为 Class 4 / IV 级激光（符合IEC 60825-1:2014标准），紫外激光对眼睛和皮肤有严重伤害风险，使用前务必佩戴专用激光护目镜，严禁直视光束或观察漫反射光。
FQSS266-Q2开箱/ FQSS266-Q2介绍各部件外观说明
266nm脉冲激光器安装/266nm纳秒激光器激光头

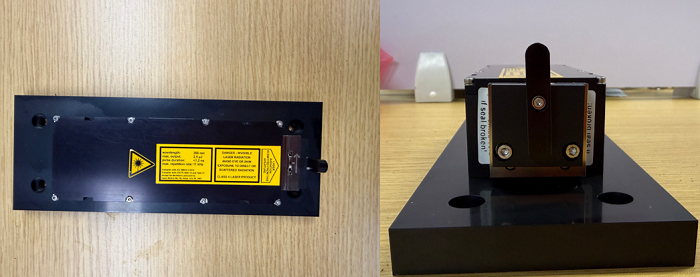

图：激光头俯视图、正视图
激光头尺寸为 159×54×39mm，深紫外波长输出，壳体设计兼顾了散热与EMI屏蔽功能。
主要部件：
-光束出口：位于正面，输出266nm自由空间光束
-散热壳体：自然风冷，无需外部水冷/风冷
-底部安装孔：用于固定在光学平台或设备机箱内
-DC输入接口：通过专用线缆连接控制器，提供12V供电
FQSS266系列激光器交付/266nm深紫外纳秒脉冲固体激光器独立控制器

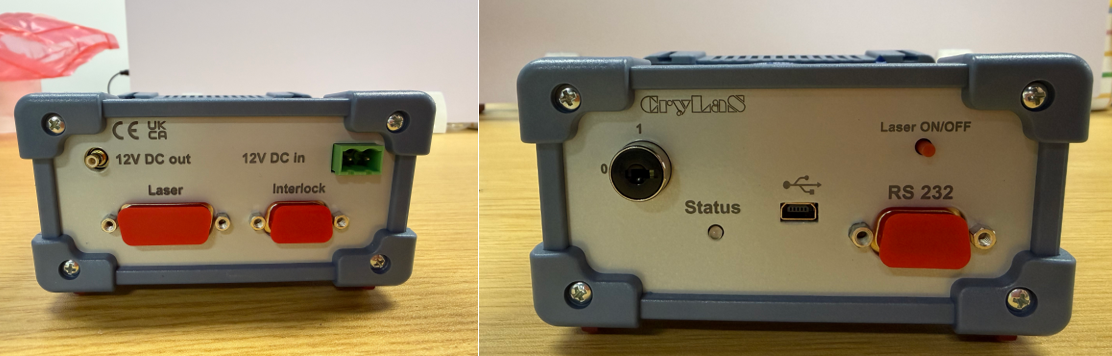

图：独立控制器俯视图（标注规格参数），正面、背面图（标注钥匙开关、状态指示灯、各接口位置）
独立控制器前面板包含：
-钥匙开关：安全联锁，需旋转至ON位置方可出光
-状态指示灯：电源指示和激光发射状态
-手动快门控制（如选配）
控制器后面板接口：
|
接口 |
功能 |
|
RS 232 / USB |
与电脑通信，用于参数设置和远程控制 |
|
外部触发输入（TTL） |
上升沿触发，控制脉冲发射（单次至最高10kHz） |
|
TTL控制/功率监测 |
外部控制和实时功率监测 |
|
12V DC输出 |
为激光头供电 |
|
AC电源输入 |
90-265V AC，50-60Hz |
266nm脉冲激光器/266nm纳秒激光器关键性能参数
|
参数 |
规格 |
|
波长 |
266 nm（深紫外） |
|
脉冲能量 |
> 0.8 µJ @10kHz |
|
峰值功率 |
> 0.8 kW @10kHz |
|
重复频率 |
≤ 10 kHz（支持单次发射至10kHz可调） |
|
脉冲宽度（FWHM） |
≤ 1.0 ns |
|
偏振比 |
> 100:1，垂直偏振 |
|
空间模式 |
TEM00（主轴发散比 < 1.3） |
|
光束直径 |
800 ± 200 µm |
|
光束发散角（全角） |
< 2 mrad |
|
脉冲能量漂移（6小时） |
< ±5% |
|
脉冲间稳定性（RMS） |
< 2% @10kHz |
|
预热时间 |
< 5分钟 |
|
工作温度 |
18 - 38°C |
|
功耗 |
17 W（最大40 W） |
|
电源输入 |
90 - 265 V AC，50 - 60 Hz |
FQSS266系列激光器交付/266nm深紫外纳秒脉冲固体激光器，该型号在10kHz重复频率下提供>0.8µJ脉冲能量，脉宽≤1ns，峰值功率>0.8kW，适合需要深紫外短脉冲激发的分析检测场景。TEM00模式光束质量优异，发散角<2mrad，便于聚焦和光纤耦合。
FQSS266-Q2开箱/激光器开箱出厂测试报告
|
测试项目 |
实测值 |
规格要求 |
|
输出功率（@10kHz） |
> 8.2mW |
— |
|
脉冲能量（@10kHz） |
0.92 µJ |
> 0.8 µJ |
|
峰值功率（@10kHz） |
0.92 kW |
> 0.8 kW |
|
最大重复频率 |
10 kHz |
≤ 10 kHz |
|
脉冲宽度（FWHM） |
0.94 ns |
≤ 1.0 ns |
|
偏振比 |
100:1 垂直 |
> 100:1 垂直 |
|
光束发散角（全角） |
0.79 mrad |
< 2 mrad |
|
光斑直径（出光口） |
735 µm |
800 ± 200 µm |
|
闭环控制激活 |
否 |
— |
|
外部触发激活 |
否 |
— |
|
出厂累计运行时长 |
134 小时 |
— |
所有实测指标均优于或符合数据手册规格要求，测试通过。
FQSS266-Q2开箱/激光器开箱装箱清单
到货内容如下：
|
物料编号 |
描述 |
数量 |
|
6FQSS266-Q2-STA |
266nm被动调Q固体激光器，独立版本（含控制器和电源） |
1台 |
整机含以下组件：
-FQSS266-Q2激光头（159×54×39mm）
-独立控制器（Stand-Alone），Q2型号尺寸为135×115×64mm
-内置电源适配器
-电源线（90-265V AC）
-USB数据线（用于RS232/USB控制）
-TTL外部触发线（用于外部触发控制）

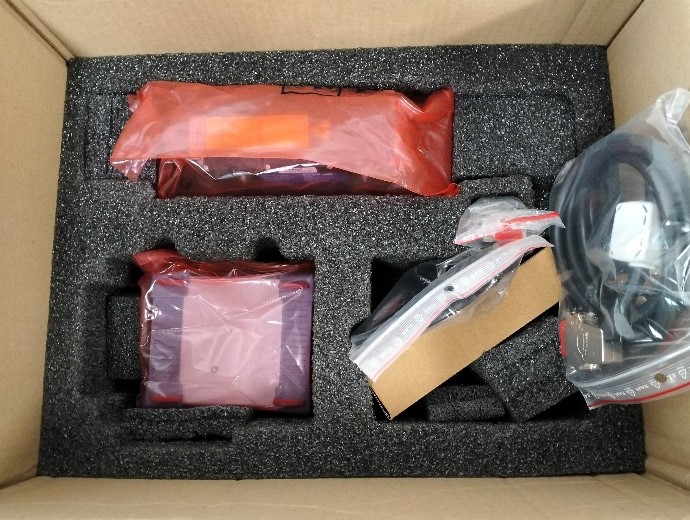

图：箱全家福（激光头+控制器+线缆/电源）
FQSS266-Q2介绍线缆说明
图：线缆照片、钥匙、接口
|
线缆 |
用途 |
|
激光头-控制器连接线 |
传输供电和通信信号 |
|
USB数据线 |
连接电脑，实现RS232/USB通信控制 |
|
TTL触发线 |
连接外部触发源（如信号发生器） |
|
AC电源线 |
连接市电（90-265V） |
266nm脉冲激光器安装与使用注意事项（重要）
根据CryLaS官方操作说明（IB 11-HQ-02 Rev.0），激光系统在开箱后、首次通电前，必须在环境温度18-28°C的房间内静置至少2小时，以确保系统缓慢升温至室温，避免内部光学元件因温差产生凝露，造成永久性损坏。
请务必遵守：若激光器从低温运输环境中取出后立即通电，内部光学元件表面可能结露，导致膜层损坏或光路失调。建议将包装箱在室温下放置2小时以上再开箱，或将激光器取出后静置2小时再通电。
连接或断开激光头与控制器的线缆前，必须拔掉电源插头，并等待至少2分钟，以确保内部电容完全放电，避免因带电操作造成激光器永久性损坏。
|
项目 |
条件 |
|
激光器工作温度 |
+18°C 至 +38°C |
|
工作湿度 |
10% 至 90% |
|
工作海拔 |
0 至 5000m |
|
激光头防护等级 |
IP64（防尘防溅） |
|
控制器防护等级 |
IP51（防尘防滴） |
运输与存储
|
阶段 |
温度范围 |
|
运输（含包装） |
-20°C 至 +60°C |
|
存储 |
0°C 至 +55°C（湿度5%-90%） |
上电前检查清单
-激光器已在室温（18-28°C）下静置至少2小时
-激光头已固定牢靠，光束出口朝向安全区域
-所有线缆连接正确且牢固
-控制器钥匙开关处于OFF位置
-已佩戴266nm专用激光护目镜
-光束路径上无非相关反射物
-工作区域已设置激光安全警示标识
-环境温度在18-38°C范围内
