相位空间光调制器选型比较/LCOS技术说明,液晶/变形镜/数字微镜器件(DMD)/声光偏转器/光学相控阵比较

要给出合理的空间光调制器（SLM）选型建议，关键在于厘清不同技术路径之间的本质区别。本文正是面向这一选型需求，首先从LCOS技术入手，对硅基液晶（LCOS）的器件结构及其相位调制机理进行深入剖析；在此基础上，进一步将LCOS与DMD、AOD、DM等主流方案展开多维度对比分析，从而使读者能够充分认识到LCOS在空间分辨率、光能利用率以及相位调控精度方面所具备的显著优势，最终为实际应用中的选型判断提供有据可依的参考。

LCOS-SLM的结构与工作原理

LCOS-SLM采用反射式液晶器件技术，其核心结构是在高集成度CMOS驱动电路的硅基板与带有透明电极的玻璃基板之间，封入一层液晶材料。

硅基板上排布有数百万个独立可控的像素电极，每个像素均可单独施加电压。当光束入射到器件表面时，会穿过液晶层，被底部的反射电极反射，再次穿过液晶层后出射。

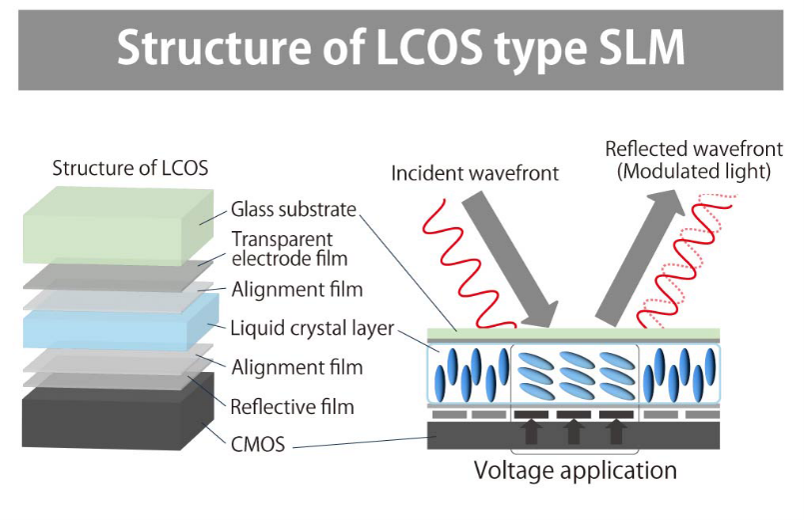

图：LCOS SLM的结构

LCOS-SLM实现相位调制的物理过程如下：

电控液晶分子取向：对某个像素施加电压后，该区域的液晶分子会因电场作用而发生方向偏转。

折射率变化：液晶材料具有光学各向异性，分子方向的变化会导致该区域的折射率发生改变。

光程变化：入射光往返通过液晶层时，有效光程长度随折射率变化而改变。

相位调制：光程的变化直接转化为反射光波前的相位延迟，从而实现逐像素的独立相位控制。

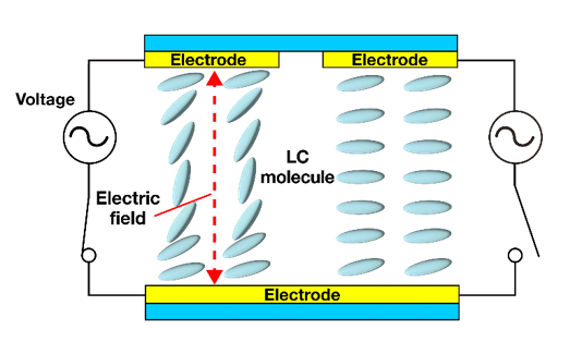

图：液晶（液晶分子排列随电场变化示意图，施加电压前后分子取向的变化）

通过这一机制，LCOS-SLM能够对反射光波前进行二维自由调控，实现透镜效应、光束偏转、衍射图样生成、全息再现等多种功能。

在同类产品中，Santec的LCOS-SLM凭借其顶尖的硬件配置脱颖而出：

超高分辨率：硅基板上集成了超过200万像素的电极阵列，可实现极为精细的空间光场调控。

高精度相位控制：支持10 bit（1024灰度） 的相位控制，确保波前调制的细腻与精准。

极致相位稳定性：相位稳定性优于0.003π rad，为高精度干涉测量和量子操控提供了可靠保障。

平滑相位响应：凭借充足的驱动灰度，实现连续无跳变的相位变化，满足全息技术等严苛应用的要求。

什么是空间光调制器？

空间光调制器（Spatial Light Modulator, SLM）是一种能够通过电控方式控制光振幅、相位或偏振态空间分布的光学器件。它能够在二维空间上对光波前进行精确调控，广泛用于全息显示、激光束整形、光通信、量子操控等尖端应用领域，是现代光学系统中不可或缺的核心元件。

在众多空间光调制器技术路线中，硅基液晶型空间光调制器（LCOS-SLM）凭借其高分辨率、高光利用效率和灵活的相位控制能力，已成为高端应用的主流选择。在LCOS-SLM领域，日本Santec公司凭借其独有的模拟驱动技术和WUXGA全高清分辨率（1920×1200）面板，稳居行业领先地位。

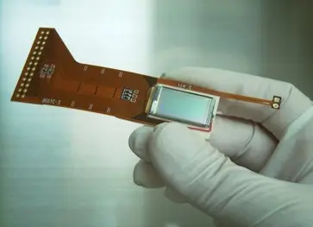

图：LCOS面板示例

技术路线对比：为什么选择LCOS？

空间光调制器有多种实现方式，各有优劣。下表对主流SLM技术进行了横向对比：

（表格数据参考：M. Schmidt, et al, "Dynamic beam shaping – Improving laser material processing via feature synchronous energy coupling," CIRP Annals – Manufacturing Technology 73 (2024) 533-559.）

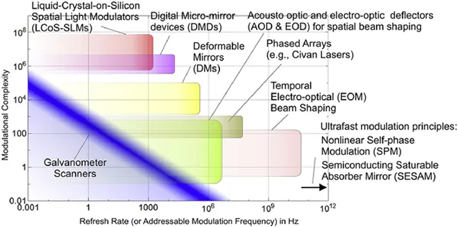

图：不同光束整形技术在时间响应与空间复杂度维度的分布比较

上图直观展示了LCOS、DMD、AOD、DM、Galvanometer Scanners、EOM、SPM、SESAM等技术在时间尺度与空间分辨率两个维度上的定位差异，清晰反映出LCOS在空间调制自由度方面的顶级性能

从对比图表可以看出，LCOS技术在空间调制自由度方面拥有顶级性能，能够实现极高复杂度的相位调制。而在所有LCOS方案中，Santec凭借其独有的高精度模拟驱动技术，在相位稳定性和光束质量方面树立了行业标杆。

所以可以看出LCOS技术的核心优势非常明显：

光利用效率高：作为相位调制元件，LCOS几乎不产生强度损耗，能量利用率远高于DMD等强度调制方案。

空间分辨率卓越：百万像素级的电极阵列可实现极为复杂的空间光场调制。

控制便捷：沿用通用的视频通信协议（如HDMI/DP），便于系统集成与控制。

不过LCOS也有技术的局限性：

响应速度：液晶的响应时间通常在毫秒级，在高频动态场景下可能不及AOD或DMD。（Santec提供多种型号，可根据应用需求选择响应速度优化的版本）

偏振敏感：LCOS对入射光偏振态有要求，需配合偏振控制元件使用。

抗光损伤能力中等：Santec已推出千瓦级耐光型号，在不输其他方案的同时，保留了LCOS的高分辨率优势。

核心性能特性（Santec LCOS-SLM）

自由相位调制量——纳米级精度

Santec的LCOS-SLM能够实现对光波前的纳米级精度控制。以通信波段（1550 nm）为例，器件可实现高达2π rad（即一个完整波长）的充足调制深度。

灵活的设置：用户仅需调整驱动参数，即可瞬时切换至适配不同应用场景的最佳调制范围。

原封不动的高性能：凭借Santec独有的高精度驱动技术，LCOS-SLM在全调制范围内均能保持优异的相位线性度，确保调制精度不受损失。

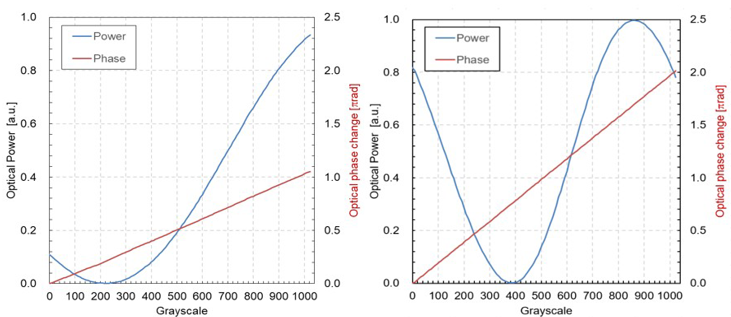

LCOS面板的一个动作特性例 (a) πrad用、(b) 2πrad用

模拟驱动技术——Santec的核心竞争力

在空间光调制器中，稳定性与速度、分辨率同等重要。普通数字（PWM）驱动方式下，电压高频通断切换会导致液晶分子持续不断地微振动，由此产生的噪声（相位闪烁）无法避免。这在高精度干涉测量与量子操控中，可能成为致命性干扰。

Santec的LCOS采用独有的高精度模拟驱动技术，通过向液晶分子稳定施加恒定电压，有效抑制了由驱动电压切换引起的液晶分子不必要振动，实现了相位稳定性优异的低噪声光束。

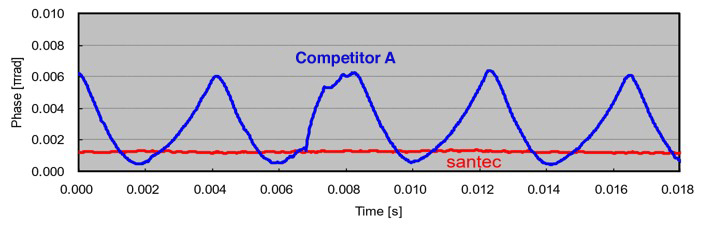

图：LCOS面板的相位稳定性特性示例

选型建议：为什么选择Santec？

综合以上技术对比与性能分析，Santec LCOS-SLM在以下维度具有显著优势：

LCOS空间光调制器以其高空间分辨率、优异的相位控制精度和灵活的可编程性，已成为现代光学系统中实现光波前精密调控的核心器件。而在这一领域，Santec凭借其独有的模拟驱动技术、超过200万像素的高分辨率面板、以及优于0.003π rad的相位稳定性，持续为全球客户提供高性能、高可靠性的相位调制解决方案。

综上所述，SLM选型建议应基于具体应用场景的综合考量。通过本文的空间光调制器技术对比与详细的LCOS技术说明，可以看出硅基液晶LCOS在需要高精度、高分辨率相位调制的应用中具有显著优势。特别是在Santec独有的模拟驱动技术加持下，硅基液晶LCOS在相位稳定性和光束质量方面树立了行业标杆。希望本文能为您的空间光调制器选型提供有价值的参考，助力您在具体项目中做出最优决策。
