格兰汤普逊棱镜是一种高精度偏光器件，透过损失小，可获得5×10⁻6以下的消光比，适用于高精度的偏光实验。可提供材料为方解石的可见光/红外波段系列，以及材料为α-BBO的紫外波段系列。
棱镜安装在金属框架内，固定在支架时不会直接对元件产生应力。方解石材料的格兰汤普逊棱镜提供2种入射角度可调规格。表面镀MgF₂单层防反射膜，透过率好。
西格玛光机格兰汤普森棱镜/ Glan-Thompson prism产品信息
-可提供可用于高功率激光的格兰激光棱镜（GLPB/GLP)，以及沃拉斯顿棱镜(WPPB/WPPC)。
-承接无光学膜，或镀对应指定波长的防反射膜的订制产品。详情请咨询。
Optosigma格兰汤普森棱镜GTPB/GTPC系列注意事项：
-改变入射角，其透过光的消光比会随之变化。
-方解石是天然晶体，产品之间也许会存在质量差异或个体差。
-没有透过的光束部分全部在格兰汤普逊棱镜的侧面吸收或散乱。在高精度的系统中，也许有必要用针孔等遮挡在元件内部散射的光束部分。
西格玛光机格兰汤普森棱镜GTPB/GTPC共同参数指标：
|
参数项 |
规格说明 |
|
材质 |
α-BBO、方解石 |
|
光轴偏移 |
< 3′（3角分） |
|
波面精度 |
λ/4 |
|
镀膜 |
MgF₂单层防反射膜 |
|
激光损伤阈值 |
0.3 J/cm²（脉冲宽10ns） |
|
表面质量 |
20-10（划痕-麻点标准） |
|
外框材料 |
铝合金，表面处理：黑色氧化 |
Optosigma格兰汤普森棱镜α-BBO材料GTPB参数表
|
型号 |
适用波长 (nm) |
消光比 |
通光孔径 φA (mm) |
外形尺寸 φD×L (mm) |
|
GTPB-06-18SN |
200~900 |
<5×10⁻⁶ |
φ6 |
φ15×18 |
|
GTPB-08-21SN |
200~900 |
<5×10⁻⁶ |
φ8 |
φ25.4×21 |
|
GTPB-10-24.5SN |
200~900 |
<5×10⁻⁶ |
φ10 |
φ25.4×24.5 |
|
GTPB-15-32.5SN |
200~900 |
<5×10⁻⁶ |
φ15 |
φ30×32.5 |
西格玛光机格兰-汤普逊棱镜方解石材料GTPC参数表
|
型号 |
适用波长 (nm) |
消光比 |
通光孔径 φA (mm) |
外形尺寸 φD×L (mm) |
|
GTPC-06-23SN |
350~2300 |
<5×10⁻⁵ |
φ6 |
φ15×23 |
|
GTPC-08-28SN |
350~2300 |
<5×10⁻⁵ |
φ8 |
φ25.4×28 |
|
GTPC-06-26SN |
350~2300 |
<5×10⁻⁵ |
φ6 |
φ15×26 |

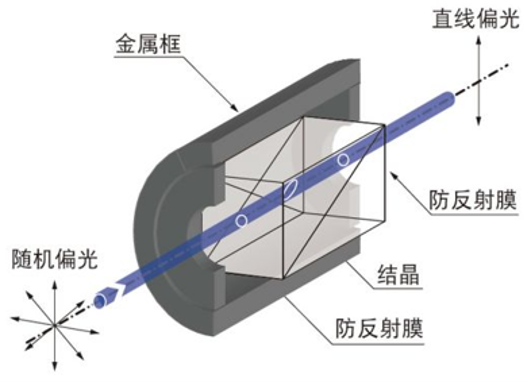

Optosigma格兰-汤普逊棱镜GTPB/GTPC功能说明图：

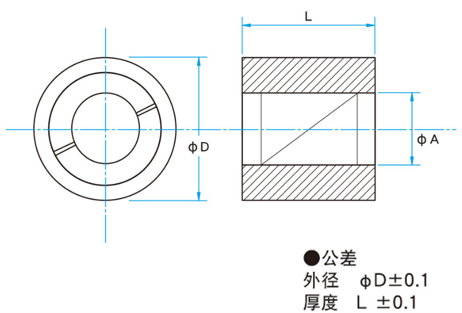

格兰-汤普逊棱镜/ Glan-Thompson
prism外形图：
