WPM系列是西格玛光机推出的经济型云母波长板，适用于基础实验或观察用途。其云母薄片被封装在两块玻璃板中，使用便捷。可选λ/2型（旋转偏振方向90°）或λ/4型（线偏振与圆偏振互转）。适用波长400-700nm，设计波长580nm，纯延迟误差：λ/4板±145nm、λ/2板±290nm。外径φ10-50mm共6种尺寸可选。可见光波片不可用于高能量激光或高温环境，偏光测量建议选用水晶波长板。

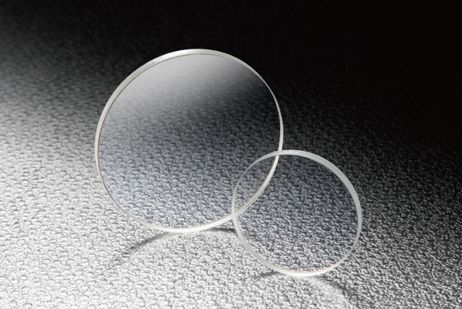

西格玛光机云母波长板是能够用于简单实验或观察系统的波长板。将云母的晶体切成薄片，用玻璃板夹在其中。可见光波片有可以旋转偏光方向的1/2波长板和可以将直线偏光变换为圆偏光的1/4波长板2种类型。元件由2块玻璃夹在其中，使用方便。
Optosigma注意事项
-请不要在高能量激光或高温光源的附近使用。
-相位差随波长而变化。请务必在购买前确认是否没有问题。
-由于使用天然的云母，产品之间会有延迟的偏差。
-在偏光测量时，请使用水晶波长板。
西格玛光机云母波长板/经济型波片产品说明
-也备有高精度相位差的水晶波长板 (WPQ)。
-承接制造适用产品目录之外的波长的波长板。
-要求变更尺寸或需要无框波长板时，请至营业部门问询。
西格玛光机云母λ/2波片，云母λ/4波片共同参数指标：
|
参数 |
规格 |
|
材质 |
片状的云母，玻璃板（2块） |
|
适用波长 |
400~700nm |
|
透过波面精度 |
2λ（λ=550nm） |
|
入射角度 |
0° |
|
设计波长 |
580nm |
|
纯延迟误差 |
1/4波长板：±145nm；1/2波长板：±290nm |
|
表面质量 |
40-20 |
Optosigma云母λ/2波片，云母λ/4波片型号汇总
|
型号 |
外径 φD |
厚度 t |
|
WPM-10-2P |
φ10mm |
2.5mm |
|
WPM-20-2P |
φ20mm |
2.5mm |
|
WPM-25-2P |
φ25mm |
2.5mm |
|
WPM-30-2P |
φ30mm |
2.5mm |
|
WPM-40-2P |
φ40mm |
3.5mm |
|
WPM-50-2P |
φ50mm |
3.5mm |
|
型号 |
外径 φD |
厚度 t |
|
WPM-10-4P |
φ10mm |
2.5mm |
|
WPM-20-4P |
φ20mm |
2.5mm |
|
WPM-25-4P |
φ25mm |
2.5mm |
|
WPM-30-4P |
φ30mm |
2.5mm |
|
WPM-40-4P |
φ40mm |
3.5mm |
|
WPM-50-4P |
φ50mm |
3.5mm |

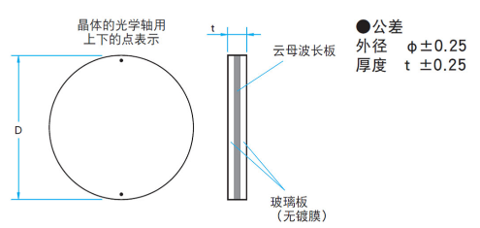

Optosigma云母波长板外形说明图：

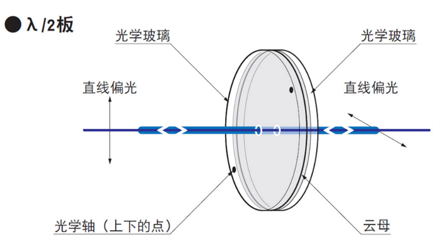

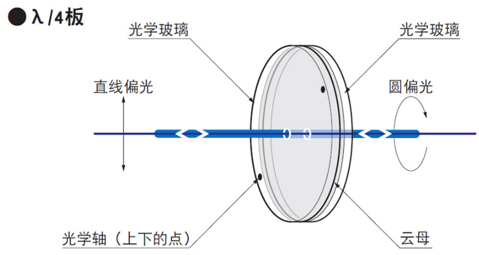

西格玛光机云母波片使用说明图

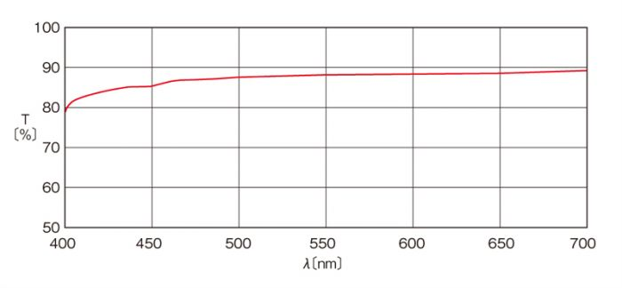

Optosigma云母波片波长透过率曲线图：
