C16/C30/C60超快电动激光快门，口径6mm-25.5mm，最快可达0.6ms，100万次寿命参考，OptoSigma

作者：维尔克斯时间：2026-10-14 11:59:42

西格玛光机/OptoSigma 提供高速激光自动快门、高速电动光快门及超快电动激光快门，用于远程控制光束开闭与通光时间。可选标准叶片或不锈钢叶片，开口直径 6～25.5 mm，最快开启 0.6 ms。需搭配专用控制器 SSH-C2B-A 和电缆，支持外部触发与计算机控制。适用于可见光至近红外，但不可用于高功率激光或高单脉冲能量场景。最高重复频率 25 Hz，寿命参考值最高100万次。

遥控光束开闭、或控制通光时间的高速激光自动快门/高速电动光快门。需要配合专用的控制器和电缆，才能正常工作。可用立柱固定，也可直接安装到笼式系统中使用。外形小，省空间，开闭速度比老型号更快。使用快门控制器（SSH-C2B)，可连接外部触发信号，或通过计算机程序控制。

叶片式自动快门（不锈钢叶片）型号：

不锈钢叶片实例，使用功率和光束直径分别为2000mW和4.0mm（功率密度约为159mW/mm2）的1064nmCW激光照射4小时后，未发现叶片损伤。

型号	开口直径	适用尺寸	开启时间 (低速/高速)	关闭时间 (低速/高速)	控制器设定 (低速/高速)	寿命参考值 (低速/高速)

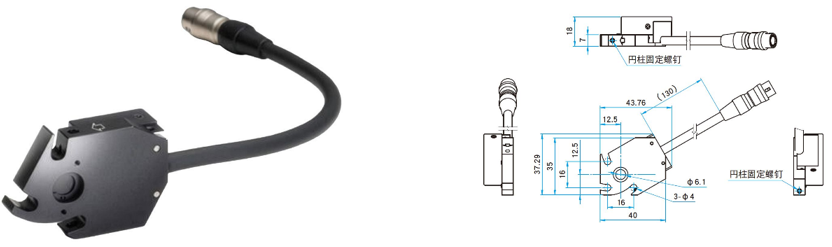

C16-SSH-06RAS	6mm	C16	2.0ms/1.2ms	2.2ms/1.2ms	SSH06-L/-H	100万次/10万次

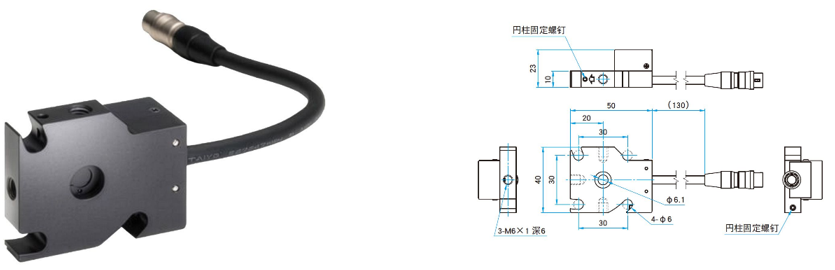

C30-SSH-06RAS	6mm	C30	2.0ms/1.2ms	2.2ms/1.2ms	SSH06-L/-H	100万次/10万次

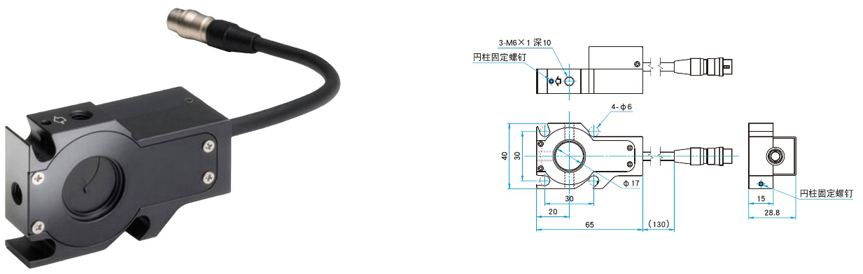

C30-SSH-17RAS	17mm	C30	8ms/5ms	8ms/6ms	SSH17-L/-H	100万次/10万次

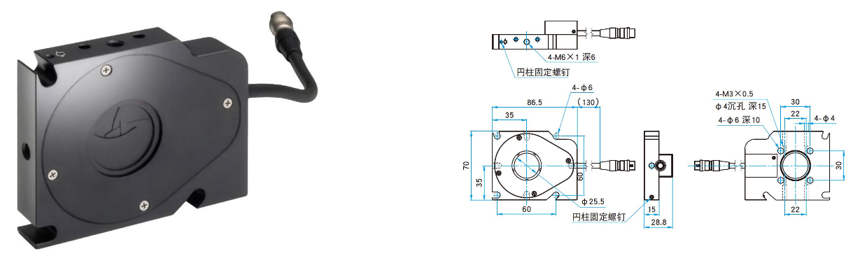

C60-SSH-25RAS	25.5mm	C60	9ms/-	9ms/-	SSH25-L/-H	5万次/-

项目	规格
动作温度	5～40℃
保管温度	-20～60℃
周围湿度	20～80%RH（不结露）

请和控制器SSH-C2B-A配合使用。

电缆请选用以下型号：SSH-CA2-LORA（长度：２ｍ）、SSH-CA2-LOAB（延长用，长度：２ｍ）

注意：

此系列高速激光自动快门/超快电动激光快门，不适用于高功率激光，或单脉冲能量很高的激光。用于大功率激光束时，请选用高功率快门SHPS。

不能选用控制器SSH-CRA。

开启时间为全开启时间的10%至90%，关闭时间与90%至10%相同。此外，开启时间和关闭时间均为参考值。

连续开闭时，注意重复频率。 (C16-SSH-06RA、C30-SSH-06RA: 最大20Hz、C30-SSH-17RA: 最大25Hz、C60-SSH-25RA: 最大10Hz)

寿命仅是参考值，不是保证值。

Ver1.00.003以前的2轴快门控制器SSH-C2B，请您参照西格玛光机/OptoSigma设定。

图：SSH-C2B与快门示意图

日本西格玛光机快门与美国VINCENT快门比较：

对比	美国VINCENT	日本西格玛光机
最快开启时间	0.3ms（LS系列）	0.6ms（标准叶片）
最高寿命保证	5000万次（FS/ES系列）	100万次（参考值，非保证）
叶片材质	多种（含特氟龙、PtIr、ZM等）	标准叶片、不锈钢叶片
损伤阈值	标准叶片特氟龙100mW/mm2	标准1mW/mm2, 不锈钢159 mW/mm2
是否需要专用控制器	FS系列可不用	是
适用场景	航天、医疗、X射线	光学实验室、可见光/近红外
价格	3-8万元（含驱动器）	1万元上下（含驱动器）

叶片式自动快门（标准叶片高速电动光快门）型号：

标准叶片电动快门/超快电动激光快门用于可见光波长时，大约可耐1mW/mm2（CW、经验值），但入射光功率不可超过5mW。光功率(或功率密度)超过了前述经验值了的话，我们建议客户自己实际试用后自行判断。我们可提供用于评估的快门叶片的实物样品，欢迎垂询。标准叶片实例，经功率和光束直径分别为20mW和0.7mm（功率密度约为50mW/mm2）的CW可见光激光照射后，未发现叶片损伤

型号	开口直径	适用尺寸	开启时间 (低速/高速)	关闭时间 (低速/高速)	控制器设定 (低速/高速)	寿命参考值 (低速/高速)

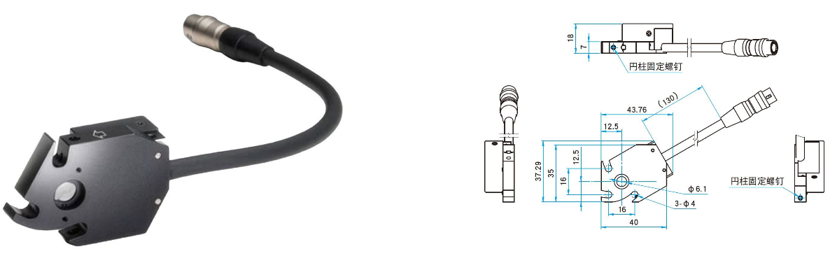

C16-SSH-06RA	6mm	C16	1.1ms/0.6ms	1.3ms/0.7ms	SSH06-L/-H	100万次/10万次
C30-SSH-06RA	6mm	C30	1.1ms/0.6ms	1.3ms/0.7ms	SSH06-L/-H	100万次/10万次

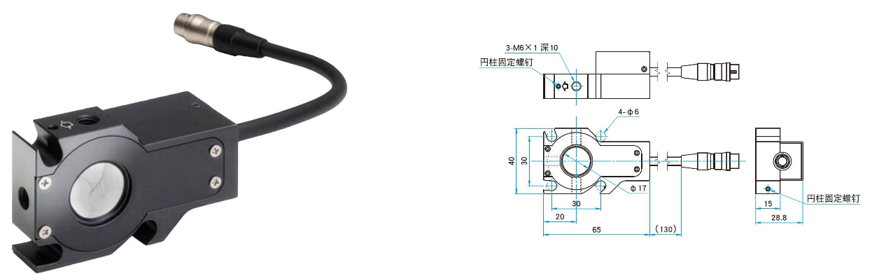

C30-SSH-17RA	17mm	C30	6ms/3ms	6ms/4ms	SSH17-L/-H	100万次/10万次

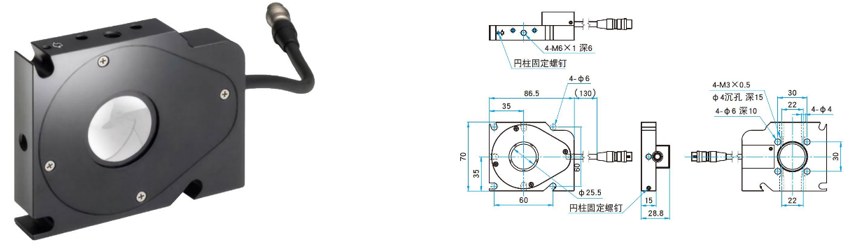

C60-SSH-25RA	25.5mm	C60	7ms/3ms	7ms/4ms	SSH25-L/-H	100万次/10万次
