Optosigma西格玛光机的MHO系列高稳定高精度镜架属于精密光学调整架，稳定性高，可对反射镜作高精度调整。该系列采用高刚性机身，并用扭簧消除调整螺钉的螺纹间隙，具备长期稳定性；尺寸紧凑，便于搭建紧凑复杂的光学系统，并提供右手用R型和左手用L型。
MHO系列高稳定高精度镜架特点：
-高刚性机身，采用扭簧消除调整螺钉螺纹间隙，具有长期稳定性。
-采用超细牙调整螺钉(螺距0.1mm)，可以进行精细的反射镜角度调整。
-尺寸紧凑，便于紧凑地搭建复杂光学系统。
-有右手用R型和左手用L型可供选择。
-除了俯仰和倾斜调整轴，支点轴也采用了调整螺钉，可用于改变光路长度。
-机身上开有M6螺纹孔，并附带M4螺丝，可以固定在各种支杆和立柱上。
-反射镜可以从镜架侧面用紧定螺钉固定，也可以直接粘在三个底座上。
西格玛光机MHO系列高精度镜架规格型号：
|
型号 |
适用外径 ΦA[mm] |
适用厚度 [mm] |
光轴高度 [mm] |
45°入射时 |
调整范围 |
分辨率 |
自重 [kg] |
|||
|
反射光束直径[mm] |
透射光束直径[mm] |
俯仰[°] |
方位[°] |
俯仰[°/周] |
方位[°/周] |
|||||
|
MHO-12.7L |
Φ12.7 |
3~6 |
12.7 |
φ7.5 |
φ6 |
±3° |
±3° |
约0.29 |
约0.29 |
0.08 |
|
MHO-12.7R |
Φ12.7 |
3~6 |
12.7 |
φ7.5 |
φ6 |
±3° |
±3° |
约0.29 |
约0.29 |
0.08 |
|
MHO-25.4L |
Φ25.4 |
3~6 |
25.4 |
φ16.5 |
φ10 |
±3° |
±3° |
约0.29 |
约0.29 |
0.15 |
|
MHO-25.4R |
Φ25.4 |
3~6 |
25.4 |
φ16.5 |
φ10 |
±3° |
±3° |
约0.29 |
约0.29 |
0.15 |

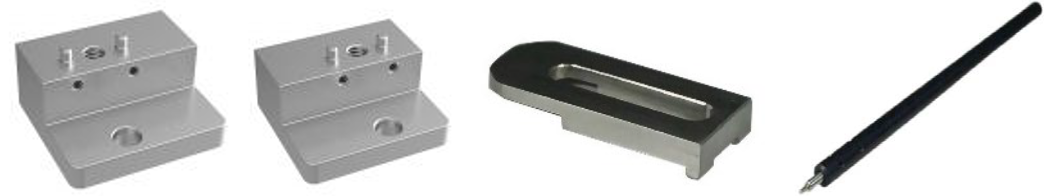

西格玛光机MHO系列高稳定高精度镜架配件：
MHO-12.7的高度调节适配器(MHO-ADL/MHO-ADR)可将高稳镜架（MHO-12.7）的光轴高度增加到25.4mm。
MHO-CL是用于把高稳定高精度镜架固定在M6螺纹孔阵列面包板上的压块。可以把反射镜以较低的光轴高度(25.4mm)固定在任意位置。
高稳定高精度镜架调整螺钉专用微调工具MHO-ST，便于在手不容易伸进去的狭窄空间内对反射镜进行调整。杆尖直径φ1.2mm，不能用于调整精密光学调整架(MHO)以外的其它镜架。
|
型号 |
厚度[mm] |
适用镜架 |
主要材料 |
表面处理 |
自重[kg] |
|
MHO-ADL |
12.7 |
MHO-12.7L |
不锈钢 |
无 |
0.05 |
|
MHO-ADR |
12.7 |
MHO-12.7R |
不锈钢 |
无 |
0.05 |
|
MHO-CL |
4~5 |
MHO-25.4L/R和MHO-AD |
不锈钢 |
无 |
0.05 |
|
MHO-ST |
- |
MHO-12.7L/R MHO-25.4L/R |
铝 |
黑色阳极氧化 |
0.015 |
MHO系列高稳镜架产品信息与注意事项：
-另备有微调杆(MHO-ST)，在手不容易伸进去的狭窄空间内调整反射镜时用起来非常方便。
-备有专用转接板（MHO-CL），方便精密光学调整架固定到M6螺纹孔阵列的光学平台。
-备有M4螺纹规格的底板用高度补偿板（MHO-ADL、MHO-ADR），可方便地把MHO-12.7系列的光轴高度统一为25.4mm。
需要注意的是，调整螺钉一直处于被弹簧拉紧的状态，因此用起来可能会感觉到比较紧。用于透射时，需确认透过光束直径及传播方向。本Optosigma产品不适用于迈克尔逊干涉仪等需要光束交叉的用途。反射镜反射面与镜架固定用M6螺纹孔间距为15.5mm，与M4固定螺钉用通孔间距为30.5mm。用于45°反射时，要考虑到光束中心与镜片反射面中心的错位，并进行适当的镜架固定位置调整。使用M4固定MHO-12.7系列镜架时，请Optosigma使用附属的特殊内六角螺栓M4×12。否则，使用普通的内六角螺栓的话，可能会遮挡透过光束。
MHO系列高精度镜架循环热应变响应特性：

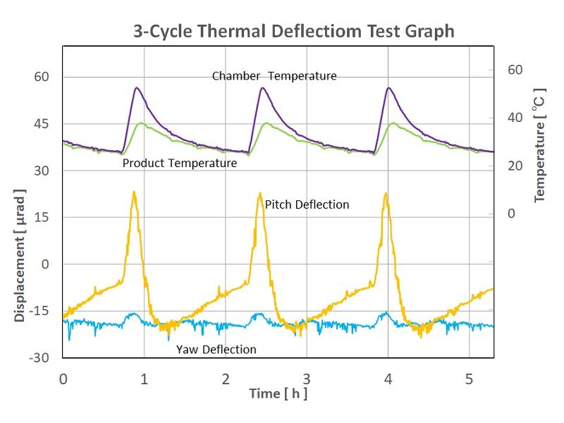

MHO-12.7系列

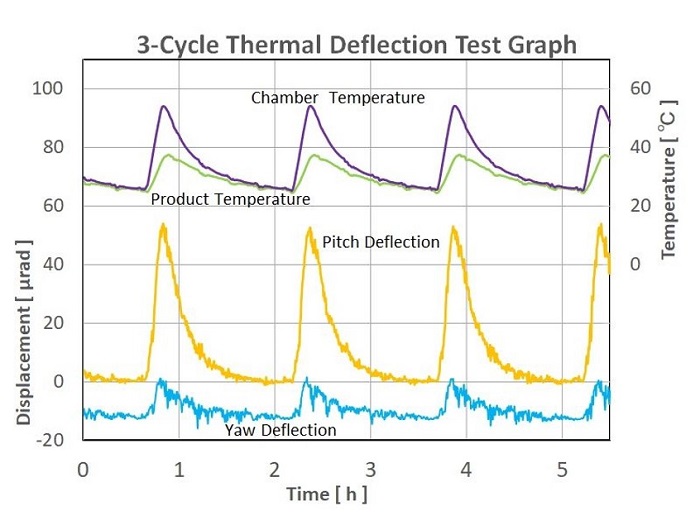

MHO-25.4系列
